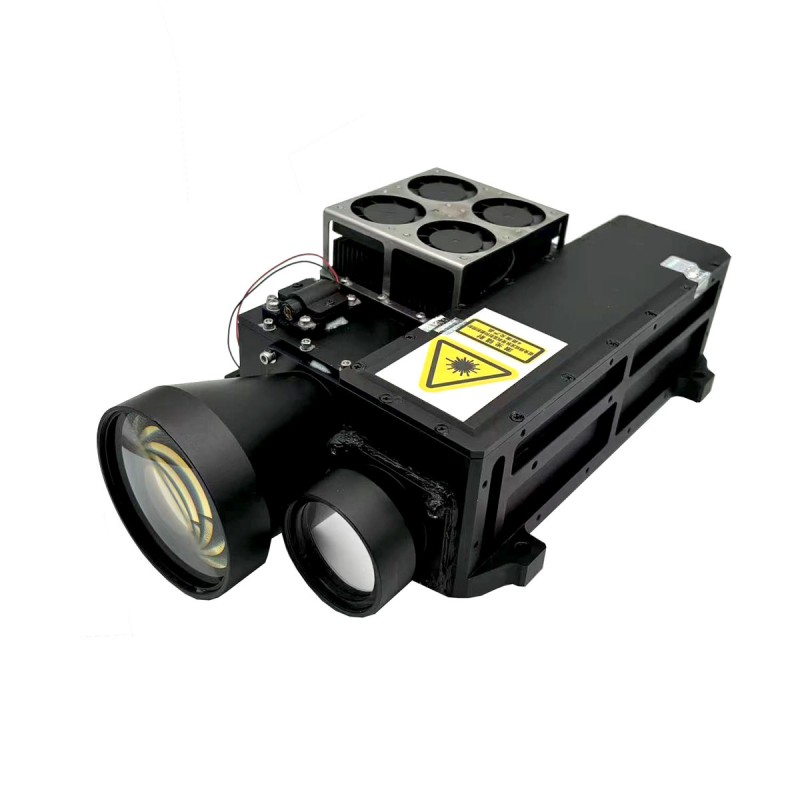

100MJ Laser Target Designator (LTD) WIHT LRF

STA-Z100M adalah pereka sasaran laser 100MJ tentera yang memainkan peranan penting dalam sistem yang bertujuan tepat, yang mampu menyediakan panduan yang tepat untuk peluru pintar. Melalui sistem optik canggih, ia menandakan sasaran dengan rasuk laser, memastikan senjata yang dipandu ketepatan dapat memusnahkan sasaran dengan ketepatan dan kecekapan yang sangat tinggi.

Hantar Pertanyaan

Penerangan Produk

Model penentu sasaran laser ini mengamalkan reka bentuk bersepadu, sistem ini terdiri daripada sumber cahaya dan pemacu laser, modul pengukuran jarak jauh, sistem pemerhatian, dan modul kawalan.

Fungsi utama

Bimbingan sasaran
Penentuan jarak sasaran

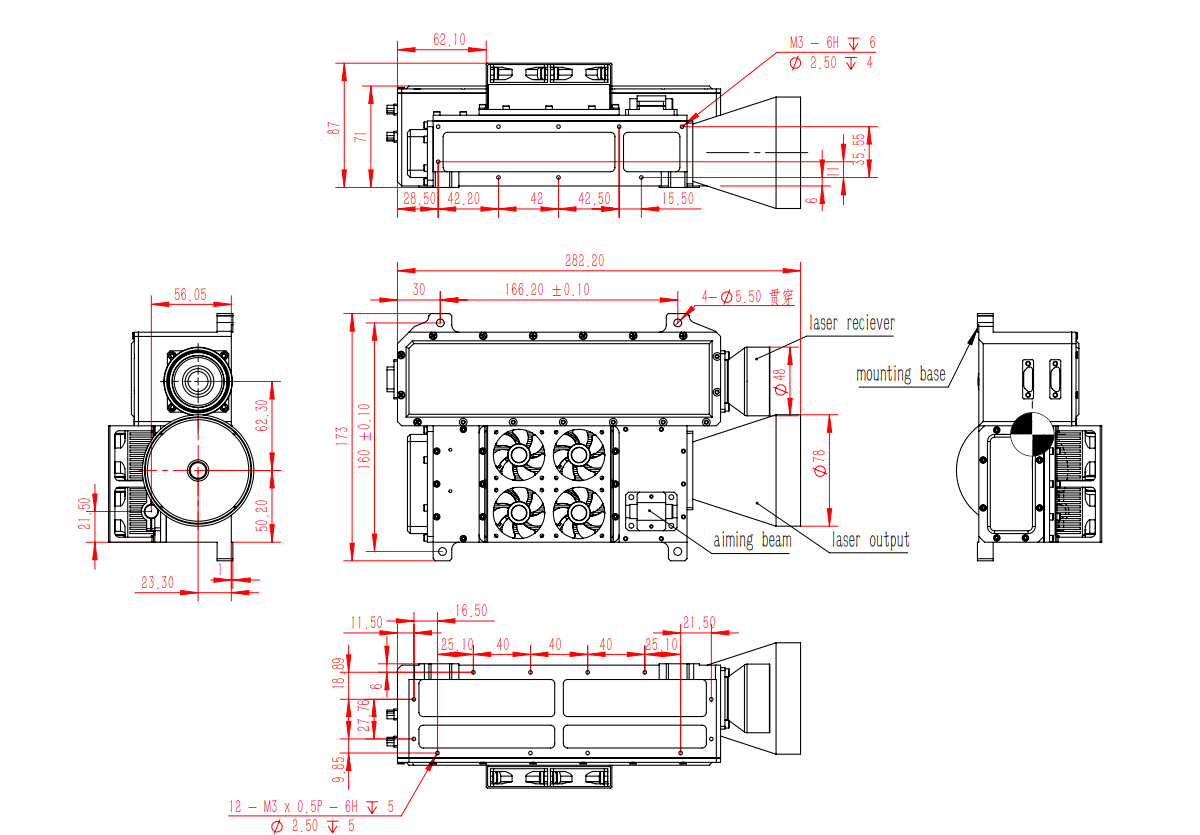

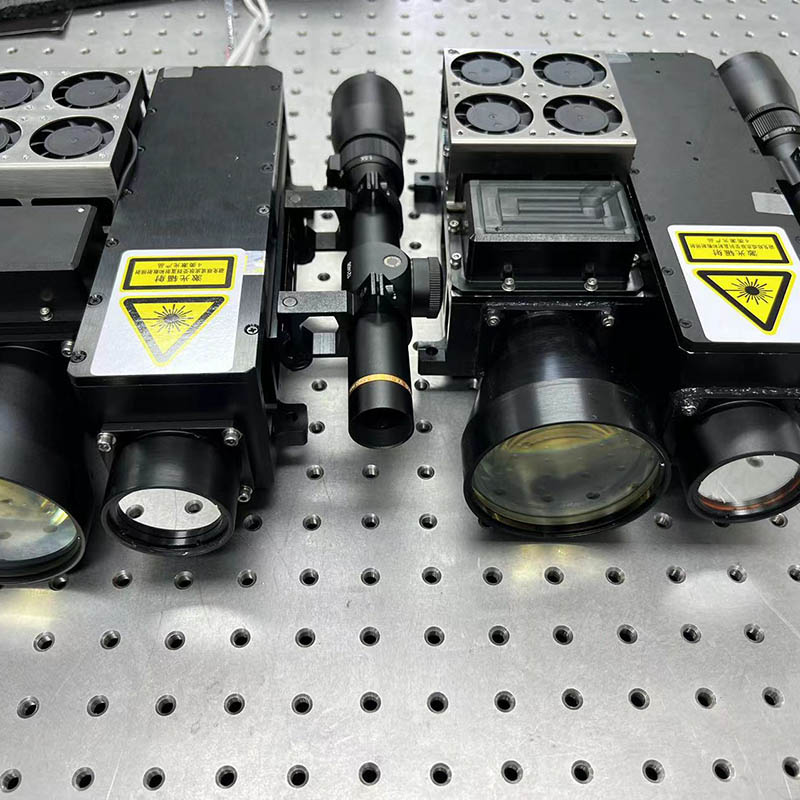

Disassembled Aiming Beam

Petunjuk Teknikal Utama

Parameter utama sumber cahaya laser
Panjang gelombang kerja	1064nm ± 1nm
Mod pam	Pam sisi semikonduktor
Kekerapan penyinaran	Kod tepat 45ms -125ms (semak kod 20Hz)
Kaedah pencetus	Kedua -dua int. Pencetus dan ext. Pencetus (Kelewatan Pencetus: 304US+-1US)
Output Energy	≥100mj@20Hz
Jarak max.irradiation	≥12km
Mod pensuisan q	Electro-Optical Q Switching
Lebar nadi	10ns ~ 20ns
Sudut divergensi rasuk	Menggunakan 0.15MRAD (kaedah penerimaan menggunakan kaedah lubang lubang, dan nisbah lubang lubang ke lubang bebas tidak kurang dari 86.5%)
Kestabilan tenaga nadi	≤8%(rms)
Kitaran kerja penyinaran	bekerja 90 -an, selang 60 -an; 4 kitaran (suhu normal atau suhu rendah), 1 kitaran (suhu tinggi 60 ℃)
Bekalan kuasa	DC 24V ± 4V
Kuasa	<240W (arus siap sedia suhu normal: <2a, puncak kerja semasa <10a, arus siap sedia suhu tinggi dan rendah <3.5a)
Pelabuhan Serial Komunikasi	RS422
Antara muka pencetus luaran	Pemacu Tahap Pembezaan 3V, Antara Muka Rs422 (Masa Kelewatan adalah 304US +/- 1US dari isyarat pencetus ke lase keluar)
Jenis pengekodan	Pengekodan kekerapan tepat, pengekodan masa, pengekodan rawak pseudo
Menggunakan ketepatan	<+-1US
Parameter laser
Mod Ranging	0 ~ 5Hz Ranging
Jarak maksimum yang diukur	> 30km (penglihatan 20km, sasaran biasa 2.3x2.3m, sasaran refleksi> 20%)
Jarak diukur minimum	300m
Ketepatan yang berlainan	± 5m
Kesesuaian alam sekitar
Suhu rendah	Suhu operasi: -40C
Suhu rendah	Suhu Penyimpanan: -45 ℃
Suhu tinggi	Suhu operasi: + 60 ℃
Suhu tinggi	Suhu Penyimpanan: +65 ℃.
Panas lembap	Kelembapan relatif: 95%± 3%;
	Suhu: +35 ℃ ± 2 ℃
	Waktu Penyimpanan: 72H.
Kesan
Gelombang Impak	separuh denyut sinusoidal
Pecutan puncak	10g
Lebar nadi	11ms
Bilangan kejutan	3 dalam arah paksi menegak
Getaran
Julat kekerapan	5 ~ 16Hz anjakan amplitud tunggal: 1.5mm
Julat kekerapan	16 ~ 200Hz (16 ~ 60Hz untuk peralatan optik) Percepatan: 1.5g
Satu masa imbasan	12min
Tempoh	36min paksi menegak

Kelantangan set penuh

Antara muka elektrik

Penyambung Komunikasi (Socket Model J30J-15ZKP, Model Palam Butt J30J-15TJ) Definisi PIN

Pin	Definisi	Kandungan	Jenis isyarat	Catatan
1	Tx+	RS422 Hantar Positif (Tempatan)	Output	Komputer tuan rumah objek
2	Tx -	RS422 Hantar Negatif (Tempatan)	Output	Komputer tuan rumah objek
3	Rx+	RS422 menerima positif (tempatan)	Input	Objek komputer atas
4	Rx -	Rs422 menerima negatif (tempatan)	Input	Objek komputer atas
5	Gnd	Tanah RS422	Tanah isyarat	Objek komputer atas
6				Debug pengeluar istimewa
7				Debug pengeluar istimewa
8				Debug pengeluar istimewa
9				Debug pengeluar istimewa
10				Debug pengeluar istimewa
11				Debug pengeluar istimewa
12				Debug pengeluar istimewa
13				Debug pengeluar istimewa
14		Sistem Masa Luaran +	Input	Pembezaan RS422
15		Tong Masa Luar -	Input	Pembezaan RS422

Penyambung Kuasa (Jenis Palam J30J0J02P020P000S0P120, Jenis Palam J30J02P0220S000S0L000) Definisi PIN

Nombor pin	Definisi	Catatan
A, b	24V	Warna wayar berwarna merah
C, d	Gnd	Warna wayar berwarna hitam

Petunjuk Prestasi Utama

Bekalan kuasa dan penggunaan kuasa	Julat bekalan kuasa	20V ~ 33V, DC
	Penggunaan kuasa	Kekuatan puncak tidak melebihi 240W, kuasa siap sedia tidak melebihi 60W (suhu bilik)
Kebolehpercayaan	MTBF tidak kurang daripada 4000H (jumlah masa tembakan lebih besar daripada 3 juta)
Keselamatan	Sediakan peranti amaran untuk laser berfungsi
	Keluar dari pemancar laser disediakan dengan tanda amaran yang jelas
	Peralatan itu berasaskan dengan baik
Mengekalkan	Semua komponen dan peralatan fungsi utama mempunyai kedua -dua petunjuk kesalahan dan petunjuk untuk operasi biasa
	Purata masa pembaikan mttr tidak melebihi 20 minit
Keperluan keserasian elektromagnet	Dalam proses boot-up sistem, peralatan boleh bersesuaian dengan peralatan lain dalam sistem dan beroperasi secara normal

Keperluan penyesuaian alam sekitar

Suhu	Suhu operasi		-40 ℃ ~ +60 ℃
	Suhu penyimpanan		-45 ℃ ~ +70 ℃
Panas lembap	Kelembapan relatif		95% ± 3%
	Suhu		+25 ° C ± 2 ° C.
	Masa simpanan		72H
Getaran	Bentuk Spektrum Getaran (GRMS = 6.06)		20Hz hingga 80Hz			+3db/Okt
			80Hz hingga 350Hz			G2/0.04 Hz
			350Hz hingga 2000Hz			-3db/Okt
	Arah dan masa getaran		Getaran dalam dua arah sekurang -kurangnya 10 minit. (Getaran dalam dua arah iaitu paksi x yang berada di sepanjang paksi laser dan arah z juga)
	Titik kawalan		harus dipilih dalam permukaan atau gegaran meja meja berhampiran kekakuan maksimum produk, peralatan besar boleh menggunakan kawalan purata pelbagai titik
	Titik pemantauan		Titik pemantauan harus dipilih di bahagian utama produk yang diuji, supaya tindak balas pecutan persegi akar tidak melebihi reka bentuk maksimum yang dibenarkan (GRMS = 6.06)
	Keperluan pemasangan		Spesimen ini dilampirkan dengan kuat ke meja gemetar, dan untuk produk yang dilengkapi dengan penyerap kejutan, penyerap kejutan harus dikeluarkan sebelum menguji
	Pemeriksaan Prestasi		Semasa ujian getaran dengan peralatan yang dikuasakan, semua penunjuk prestasi mesti memenuhi keperluan teknikal yang dinyatakan dalam dokumen reka bentuk. Sekiranya berlaku kegagalan, pembaikan dibenarkan. Selepas pembaikan, nilai spektrum perlu dikurangkan kepada 0.01g²/Hz, GRMS = 3.03, dan spesimen harus tertakluk kepada getaran ke arah yang paling mudah terdedah kepada getaran selama 10 minit semasa ujian penerimaan.
Kitaran suhu	Julat suhu		Ujian kuasa		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Kadar perubahan suhu		Kenaikan suhu		10 ℃/min
			Penyejukan		10 ℃/min
	Masa kitaran		Sepuluh kitaran perlu diselesaikan, memastikan bahawa 2 kitaran terakhir tanpa kesalahan. Jika kesalahan berlaku semasa 2 kitaran terakhir, selepas pembaikan, tambahan 2 kitaran bebas kesalahan diperlukan.
	Masa kitaran		Satu masa kitaran adalah 4h, satu kitaran termasuk kenaikan suhu → suhu tinggal → penyejukan → suhu tinggal → kenaikan suhu
	Masa kediaman suhu tinggi dan rendah		Masa kediaman bergantung kepada kapasiti haba spesimen. Berdasarkan prinsip kebolehtelapan terma atau sejuk produk, suhu dalaman spesimen dikekalkan selama 5 minit setelah mencapai kestabilan
	Keperluan produk yang diuji		Ujian kitaran suhu umum dengan keseluruhan mesin, sepatutnya sejauh mungkin untuk membuka penutup
	Semak dan pembaikan		Dalam peralatan ujian kuasa, selepas setiap ujian kitaran suhu, perlu mengesahkan bahawa peralatan itu bebas daripada kesalahan sebelum meneruskan ke kitaran suhu seterusnya
Keperluan membasmi	Pembasungan dilakukan dengan keseluruhan peralatan
keperluan pengangkutan	Peralatan perlu diangkut secara keseluruhan kenderaan
	Jika produk belum menjalani ujian pengangkutan jalan raya, anda boleh melakukan ujian simulasi pengangkutan dalaman menggunakan jadual pengangkutan simulasi. Ujian ini melibatkan menjalankan ujian getaran kitaran sinusoidal untuk menilai prestasi produk
	Keperluan ujian jadual pengangkutan simulasi adalah seperti berikut
	Keadaan ujian	Kekerapan		5Hz ~ 200Hz
		Amplitud		5Hz ~ 7Hz
		Amplitud 12mm ~ 8mm
		7Hz ~ 200Hz Pecutan Sama 1.5g
		Keadaan ujian getaran yang dibenarkan adalah sama dengan ujian getaran rawak jalur lebar
	Arah	arah gandar menegak dan sisi; orientasi: menegak dan lateral ke gandar
	Masa kitaran	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minit setiap kitaran; Apabila kekerapan resonan spesimen diukur di bawah 5Hz, kekerapan ujian boleh dilanjutkan kepada 2Hz, 2Hz ~ 200Hz ~ 2Hz pengimbasan, pengimbasan masa hendaklah 15min.
	Selepas ujian pengangkutan, periksa tanda -tanda kerosakan atau longgar struktur, dan menjalankan pemeriksaan indeks teknikal untuk memastikan mereka memenuhi keperluan reka bentuk
