Lidar Ceilometer untuk Meteorologi

Julat pengesanan Awan Maks: 49210 kaki
Resolusi spatial: 5m
Lapisan awan yang boleh dikesan: 5 lapisan

Pemerhatian meteorologi dan ramalan cuaca
Sokongan cuaca penerbangan (lapangan terbang, heliport)
Sokongan cuaca marin (kapal, platform luar pesisir)
Sokongan cuaca tentera
Pemantauan alam sekitar (aerosol atmosfera, bahan pencemar)
Pengubahsuaian cuaca (panduan untuk operasi peningkatan hujan)
Penyelidikan dan pendidikan saintifik (sains atmosfera dan latihan penderiaan jauh)
Pengukuran litupan awan integral

Nota: Produk ini telah memperoleh pensijilan yang berkaitan daripada pihak berkuasa meteorologi. Spesifikasi prestasinya, kebolehsuaian alam sekitar dan ketepatan pengukuran semuanya mematuhi keperluan piawaian pemerhatian meteorologi. Data pengukuran boleh dipercayai, dan unit beroperasi dengan stabil, memberikan jaminan pemantauan yang boleh dipercayai untuk perkhidmatan pemerhatian meteorologi.

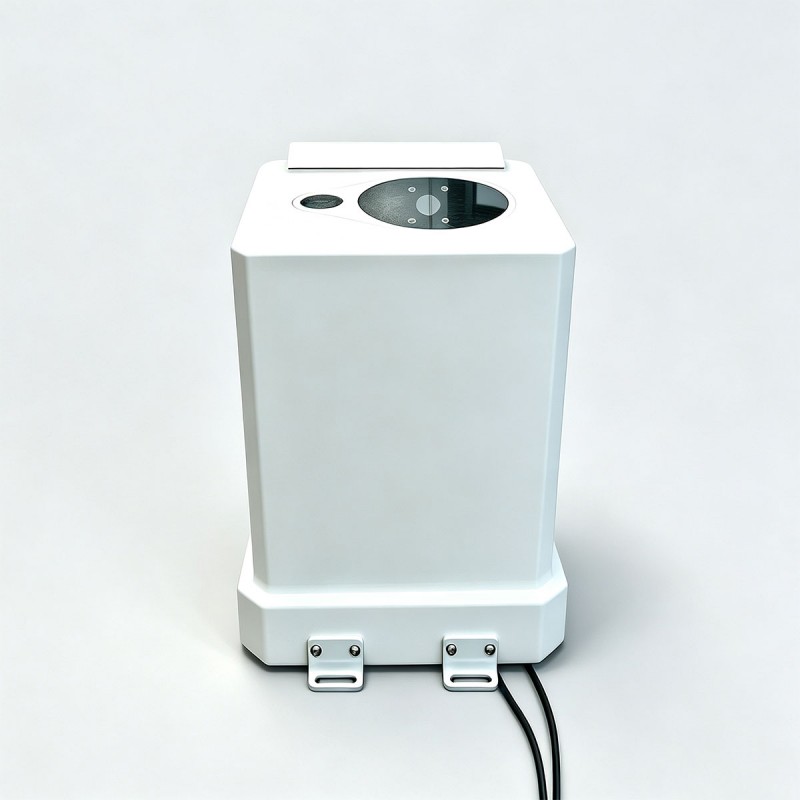

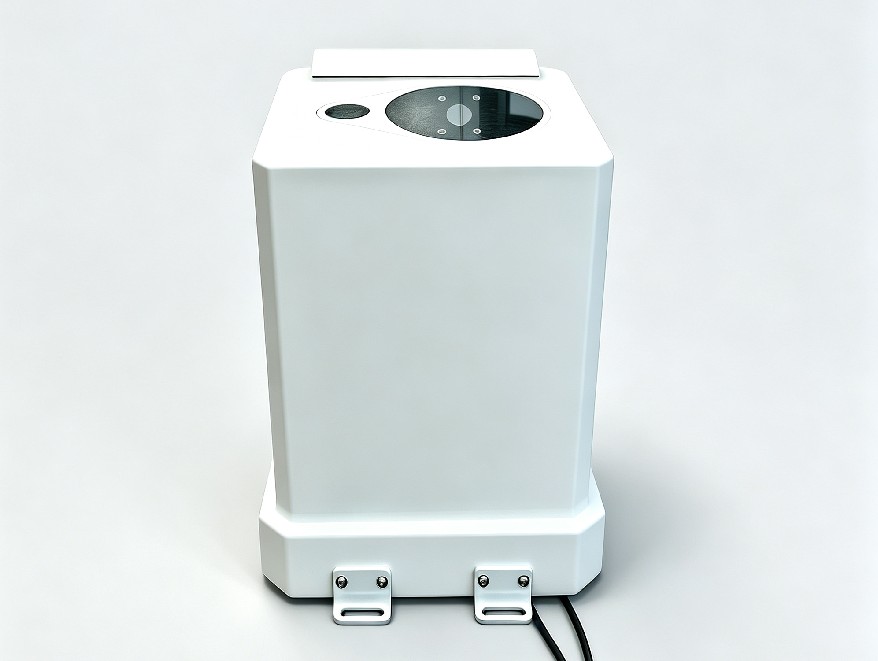

STA-LC56 Laser Ceilometer ialah lidar penyerak Mie. Ia mengguna pakai kesan taburan Mie zarah aerosol atmosfera pada laser untuk mengesan aerosol seperti habuk dan zarah kabus awan di atmosfera bawah di bawah 15km(49210ft). Berbanding dengan mekanisme serakan yang lain, taburan Mie menampilkan keratan rentas serakan yang lebih besar dan isyarat gema yang lebih kuat. Oleh kerana kebanyakan zarah aerosol atmosfera diedarkan pada altitud rendah, pengesanan boleh dilakukan dengan mudah. Instrumen ini digunakan untuk pemerhatian ketinggian pangkalan awan dan jumlah awan bersepadu di lapangan terbang, kapal, kenderaan tinjauan mudah alih, stesen meteorologi dan senario lain.

Beroperasi pada prinsip julat laser, ceilometer memancarkan denyutan laser berkala ke atmosfera. Penerima menangkap isyarat gema bertaburan belakang dari awan dan atmosfera. Pemproses memproses dan mengira secara songsang isyarat yang diterima untuk mendapatkan pekali kepupusan atmosfera pada ketinggian yang berbeza, untuk mengenal pasti lapisan awan dan mengira ketinggian asas awan.

Fungsi Utama
a) Ia boleh mengukur dan memaparkan ketinggian asas awan, ketebalan lapisan awan dan ketinggian lapisan sempadan atmosfera dalam masa nyata, dan mengeluarkan data keterlihatan menegak di bawah keadaan langit yang tidak jelas.
b) Ia menyokong pengesanan awan berbilang lapisan, mengenal pasti dan mengukur sehingga 5 lapisan awan, dan secara serentak mengeluarkan ketinggian asas awan, ketebalan awan dan jumlah awan bersepadu setiap lapisan.
c) Ia dilengkapi dengan fungsi semakan kendiri automatik untuk memantau status operasi dan parameter kerja komponen teras, memastikan operasi peralatan yang stabil.
d) Ia menyokong konfigurasi parameter melalui perisian terminal luaran dan mempunyai perlindungan mematikan kuasa. Semua parameter yang dikonfigurasikan boleh disimpan secara kekal tanpa kehilangan selepas kegagalan kuasa.
e) Format data output mematuhi sepenuhnya spesifikasi ceilometer yang dinyatakan dalam Kamus Data Pemerhatian Meteorologi Permukaan, merealisasikan output data piawai dan dok yang mudah dengan sistem perniagaan meteorologi.
f) Bersepadu dengan fungsi kawalan automatik pintar termasuk pembersihan diri kanta optik dan pemanasan sendiri peralatan, yang menyesuaikan diri dengan persekitaran kerja luar yang kompleks.
g) Storan data terbina dalam menyokong rakaman berterusan dan pemeliharaan data pemantauan sejarah selama tidak kurang daripada 3 bulan, memudahkan semakan dan analisis data.

Gambar rajah evolusi awan

Paparan Lengkung
