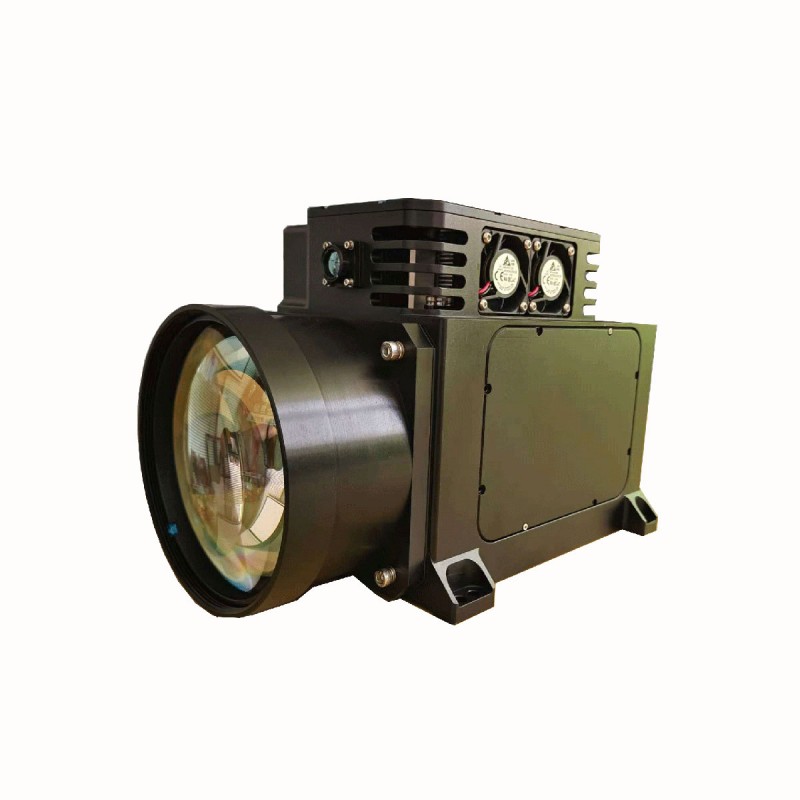

Modul Rangefinder Laser 10km untuk Ststem Anti Drone

STA-WR10000X adalah modul laser yang berdedikasi untuk mengukur sasaran UAV. Ia dibangunkan berdasarkan laser YAG 1064nm, yang menampilkan sudut perbezaan besar sehingga 0.8 MRAD dan rasuk laser berkualiti tinggi. Ia boleh dengan mudah mengunci sasaran UAV dengan kawasan refleksi 0.1m² pada jarak 10km dan mengukur sasaran UAV dengan kawasan refleksi 2 ㎡ sasaran UAV sehingga 15km jauhnya.

Hantar Pertanyaan

Penerangan Produk

a) mampu memeriksa fungsi respons maklumat diri;
b) mampu lokasi kesalahan dan maklum balas mod kesalahan;
c) mampu komunikasi bersiri.

Parameter produk

Model	STA-WR10000X	Nota
Panjang gelombang	1064nm
Sudut divergensi	0.8 ± 0.1mard
Julat Max	≥10000m	Kawasan reflektif 0.1 m² UAV
Julat Max	≥15000m	Kawasan reflektif 2 m² UAV
Mini Muling	≤150m
Ketepatan	± 2m (RMS）
Kekerapan antara	1. 5, 10, 20Hz laras
Antara muka	RS422	Boleh disesuaikan
Voltan bekalan	24V	Boleh disesuaikan
Bukan parallelism antara paksi optik dan satah rujukan pemasangan	≤2mrad
Penggunaan kuasa kerja	≤100W (@20Hz)
Suhu operasi	-40 ℃～+60 ℃
Suhu penyimpanan	-50 ℃～+70 ℃
Saiz	≤288 × 165 × 191mm
Berat	≤6.5kg

Penjelasan: Keterlihatan ≥ 20km, kelembapan ≤ 80%, pemantulan sasaran UAV 0.3.

Antara muka elektrik

Pin	Tentukan	Nota
1	Vcc	+24V Anodal
2
3
4
5	Gnd	Tiang negatif bekalan kuasa
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Komunikasi GND
14	Syn+	RS422 Sistem Masa Luaran Berbeza, Lebar> 10US.
15	Syn-	RS422 Sistem Masa Luaran Berbeza, Lebar> 10US.
