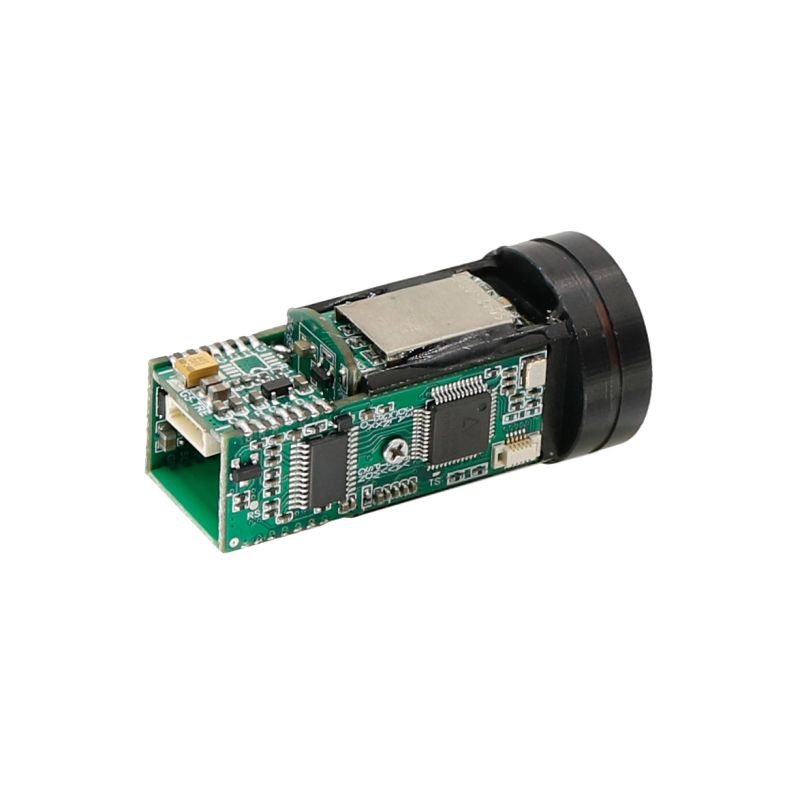

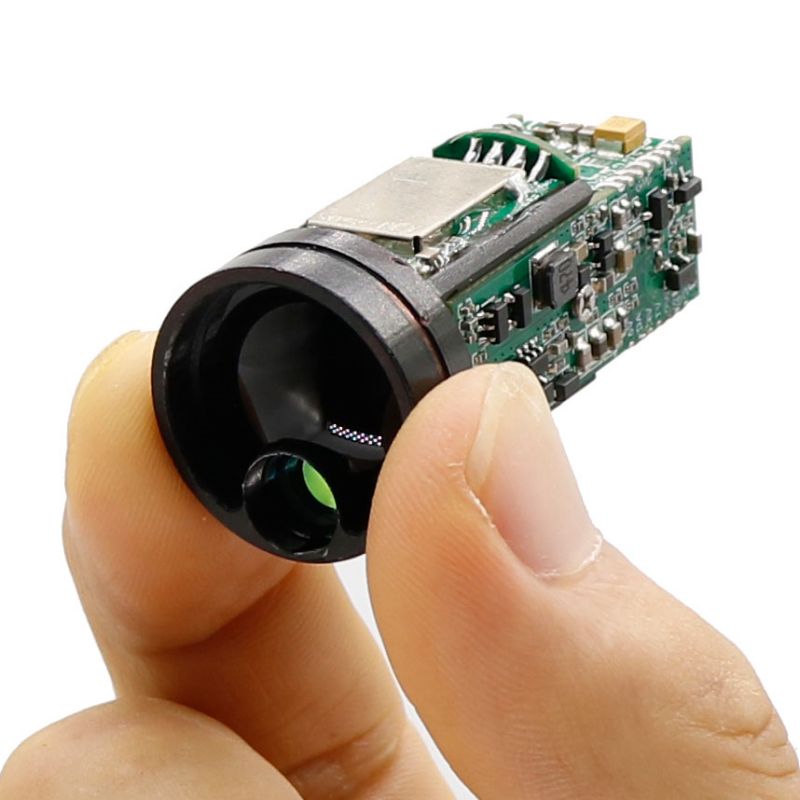

Modul Rangefinder 1200m

Modul Rangefinder 1200m adalah modul yang ringan dan padat baru, yang bekerja pada panjang gelombang 905nm. Julat pengukuran produk ialah 1,200 m. Menggunakan antara muka UART-TTL, dilengkapi dengan perisian ujian, mudah untuk pembangunan selanjutnya, dengan ciri-ciri saiz kecil, ringan dan prestasi yang boleh dipercayai. Ia boleh digunakan dalam penerbangan, komunikasi, geologi, polis, sukan luaran dan majlis -majlis lain.

Model:STA012X

Hantar Pertanyaan

Penerangan Produk

Petunjuk Prestasi Modul Rangefinder 1200m

● Algoritma peningkatan terbina dalam, kualiti imej inframerah yang tinggi;
● Standard Piccadini Guide Rail, mudah dipasang dan dikeluarkan;
● Jumlah kecil, berat ringan, penggunaan kuasa yang rendah;
● Sesuai untuk memburu malam, sukan luaran, dll.

projek	parameter teknikal
panjang gelombang laser	905nm
Julat julat	5m-1200m
Ketepatan yang berlainan	± 0.5m
Kekerapan pengukuran jarak	1Hz
Kadar pengukuran kuadran	≥98%
kadar penggera palsu	≤1%
sudut perbezaan	≤6mrad
Menerima berkaliber	18mm
antara muka komunikasi	UART-TTL
voltan bekalan	3.3-5v
Penggunaan kuasa kerja	≤1.1w
Penggunaan kuasa siap sedia	≤50mw
saiz	Ф23mm 48mm

berat	≤20g
Julat suhu operasi	-15 ℃ -+60 ℃
Julat suhu penyimpanan	-55 ℃ -+70 ℃

Antara muka

1 antara muka elektrik

pin	Definisi	menjelaskan
1	Gnd	Kuasa anod-
2	5v	Katod Bekalan Kuasa + Bekalan Kuasa 5V / 1A
3	NC	Tunggu di udara
4	Txd	Port siri modul menghantar tahap TTL
5	Rxd	Port siri modul menerima tahap TTL
6	Dalam#	Modul yang membolehkan pin, tahap rendah 0V diaktifkan, kecacatan tahap tinggi 5V
