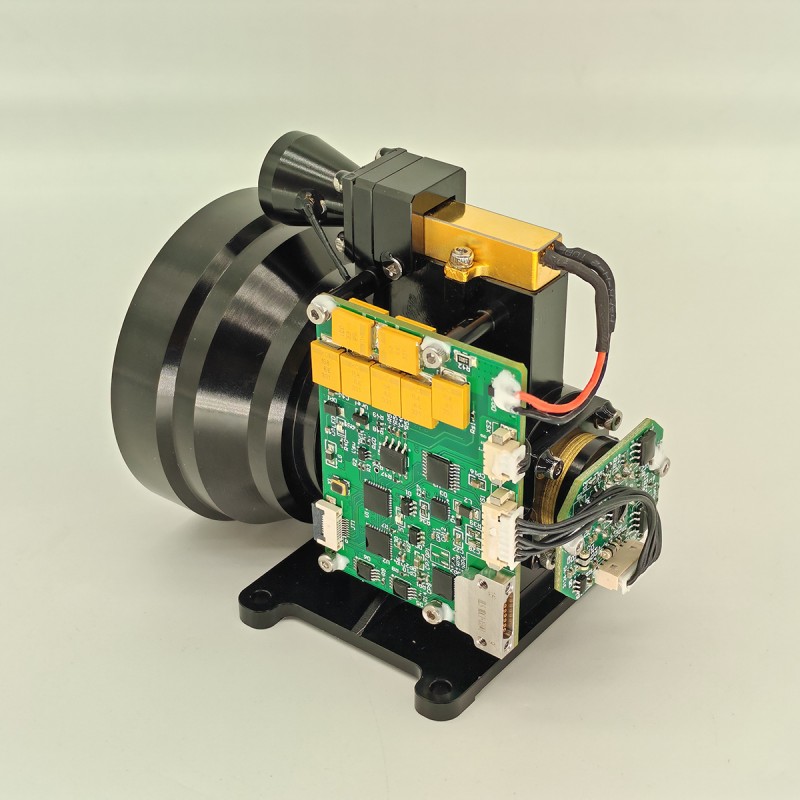

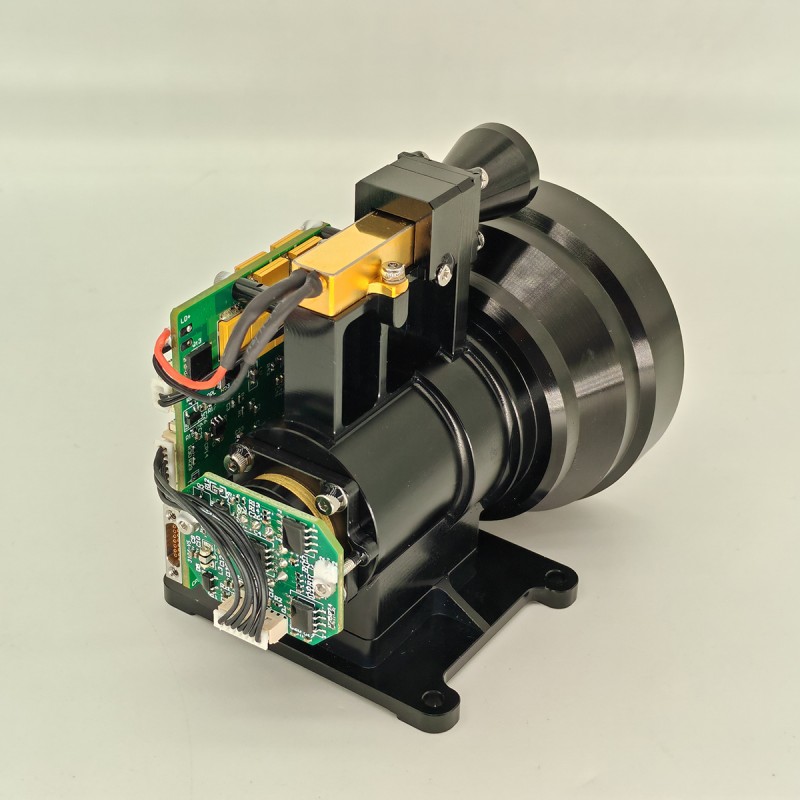

Modul Rangefinder Laser Mata 12km
STA-B1220X adalah modul pengukuran jarak laser mata manusia, yang dapat mengesan jarak sasaran dan menghantar jarak yang diukur ke komputer atas melalui komunikasi bersiri. Keterlihatan ≥ 25km, pemantulan sasaran ≥ 0.3, kelembapan ≤ 80%, kenderaan (2.3m × 2.3m NATO sasaran) jarak jarak ≥ 12km; Max Ranging≥ 20km.
Hantar Pertanyaan
Penerangan Produk
Fungsi utama
(1) Single Ranging dan Berterusan;
(2) memberi respons kepada perintah laser, dan boleh berhenti dari bila -bila masa mengikut arahan berhenti;
(3) data jarak jauh dan maklumat status sekali setiap nadi semasa pengukuran jarak;
(4) Ia boleh melaporkan bilangan kumulatif denyutan laser yang dihantar (tiada kehilangan kuasa ke bawah);
(5) pemilihan jarak, petunjuk sasaran depan dan belakang;
(6) Fungsi ujian diri.
(2) memberi respons kepada perintah laser, dan boleh berhenti dari bila -bila masa mengikut arahan berhenti;
(3) data jarak jauh dan maklumat status sekali setiap nadi semasa pengukuran jarak;
(4) Ia boleh melaporkan bilangan kumulatif denyutan laser yang dihantar (tiada kehilangan kuasa ke bawah);
(5) pemilihan jarak, petunjuk sasaran depan dan belakang;
(6) Fungsi ujian diri.
Pengenalan Produk
Modul Rangefinder Laser B1220X adalah rangefinder laser nadi ketenteraan yang direka untuk senario aplikasi seperti pesawat, kenderaan udara tanpa pemandu, tangki, dan skop. Ia mempunyai saiz kecil, ringan, penggunaan kuasa yang rendah, prestasi yang stabil, jarak pengukuran yang panjang, dan hayat perkhidmatan yang panjang, keselamatan mata manusia dan kelebihan lain, ia adalah peralatan teknikal yang penting untuk meningkatkan ketepatan produk yang bertujuan.
Indeks Prestasi Produk
| Item | Parameter teknikal | Arahan |
| Model | STA-B1220X | |
| Panjang gelombang kerja | 1535 ± 5nm | |
| Keselamatan Mata | Kelas 1 (IEC 60825-1) | |
| Menerima aperture | Φ57mm | |
| Aperture pelepasan | Φ19mm | |
| Keupayaan berkisar | 50m-20km | |
| Julat jarak | ≥20000m | Julat Max |
| ≥15000m | Sasaran Besar, Reflektiviti: 0.6, Pengawasan Pengamat 25 km | |
| ≥12000m | Sasaran NATO | |
| ≥8000m | Sasaran manusia | |
| ≥3200m | Sasaran UAV | |
| Julat mini | 50m |
|
| Pengesanan pelbagai sasaran | Sehingga 3 Sasaran |
|
| Ketepatan yang berlainan | ± 3m | 3d |
| Kekerapan antara | 1 ~ 10Hz boleh laras |
|
| Kadar ketepatan | ≥98% |
|
| Kadar penggera palsu | 1% |
|
| Sudut divergensi | ≤0.3mrad |
|
| Antara muka komunikasi | RS422 / RS232 / TTL |
|
| Voltan | DC18 ~ 32V |
|
| Kuasa kerja | ≤3w | Ujian suhu biasa |
| Kuasa puncak | ≤6w | Ujian suhu biasa |
| Kejutan mekanikal | 75g, 1ms |
|
| Suhu kerja | -40 ℃～+60 ℃ |
|
| Suhu penyimpanan | -55 ℃～+70 ℃ |
|
| Kebolehpercayaan | MTBF ≥ 1500H |
|
| Saiz | ≤90mm × 63mm × 82mm |
|
| Berat | ≤350g |
|
| Fungsi utama | Sasaran pertama dan terakhir, pelbagai sasaran, selektiviti jarak jauh | |
| Lebih banyak fungsi | 1. Jarak buta tempat penetapan fungsi gating; 2. Fungsi pemeriksaan diri (voltan tinggi, suhu, dan lain -lain); 3. Resolusi Jarak: 30m; | |
Nota:
1) saiz sasaran NATO 2.3 m × 2.3 m; Saiz sasaran manusia 0.5 m × 1.7 m; Saiz sasaran UAV 0.2 m × 0.3
m; Reflektiviti 30%, Kebolehlihatan Pemerhati 2 20km
Antara muka pemasangan struktur
Antara muka luaran
| Model penyambung | MDC1-15SW1 | ||
| Pin | Tentukan | Fungsi | Catatan |
| 1 | Vee | Input kuasa positif | 9-36V |
| 2 | Gnd | Tanah input kuasa |
|
| 3 | Rs422_t/r+ |
|
|
| 4 | Rs422_t/r- |
|
|
| 5 | Rs422_rxd- |
|
|
| 6 | RS422_RXD+ |
|
|
| 7 | RS232-TX |
|
|
| 8 | RS232-RX |
|
|
| 9 | TTL-TX |
|
3.3v |
| 10 | TTL-RX |
|
3.3v |
| 11 | Gnd | Tanah komunikasi |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
Modul OEM/ODM dan penyelesaian tersuai
B1220X direka untuk penyepadu sistem yang mencari penyelesaian laser yang mudah, kuat dan padat. Ia menyediakan prestasi yang boleh dipercayai dalam pelbagai aplikasi.
Ia sangat kecil, ultra-cahaya, mempunyai penggunaan kuasa yang rendah dan boleh diukur dalam jarak jauh. Ia sesuai untuk peranti pegang tangan (pengimejan terma), aplikasi pemasangan senjata, sistem mudah alih dan suite sensor ringan dan kenderaan udara tanpa pemandu atau UGV.
Ia sangat kecil, ultra-cahaya, mempunyai penggunaan kuasa yang rendah dan boleh diukur dalam jarak jauh. Ia sesuai untuk peranti pegang tangan (pengimejan terma), aplikasi pemasangan senjata, sistem mudah alih dan suite sensor ringan dan kenderaan udara tanpa pemandu atau UGV.
