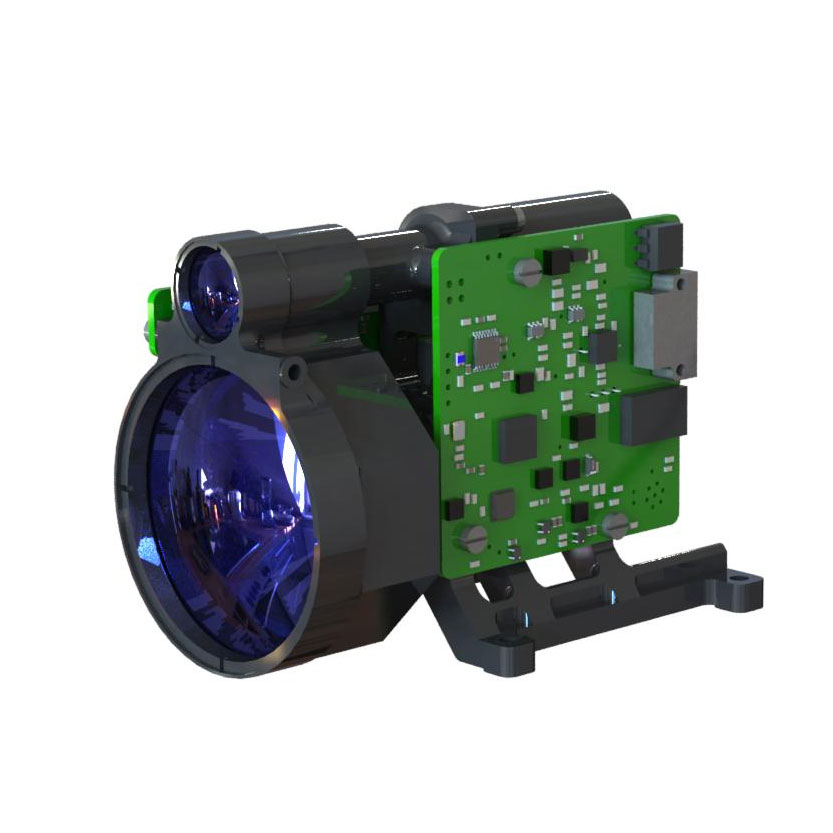

Modul Rangefinder 13km

STA-D1013B 13km Modul Rangefinder mengamalkan modul laser kaca Erbium 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa yang rendah, struktur padat, ketepatan tinggi, jarak pengukuran panjang dan keselamatan mata manusia.

Hantar Pertanyaan

Penerangan Produk

Julat pengukuran maksimum: sasaran NATO ≥10000m; Target tipikal ≥15000m
Ketepatan jarak ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤230g

Ciri Modul Rangefinder 13km

1. Reka bentuk struktur bersepadu, kejutan dan rintangan getaran, kebolehpercayaan yang tinggi, kebolehsuaian alam sekitar yang kuat;
2. 1535Nm dipam erbium erbium laser reka bentuk struktur bersepadu laser dan mod pemasangan pengedap multi-titik akhir, keupayaan anti-misadjustment yang kuat, tahan lama, kehidupan kerja yang panjang dan keselamatan mata manusia;
3. Antara muka dalaman litar adalah proses sambungan langsung dawai yang dikimpal, pepejal dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh penyambung longgar, pengoksidaan dan wap air, dan meningkatkan kebolehpercayaan produk dan kehidupan.

Indeks Prestasi Produk untuk Modul Rangefinder STA-D1013B

Item	Indeks
Model	STA-D1013B
Panjang gelombang operasi	1535nm ± 10nm
Julat jarak	50m-15000m
Prestasi yang berlainan	15000m	Sasaran biasa, penglihatan ≥ 25km
	13000m	Sasaran besar, penglihatan ≥ 25km
	10000m	Keterlihatan ≥ 25km, sasaran dengan 0.3 pemantulan untuk kenderaan 2.3m × 2.3m
Kelembapan	≤ 60%
Ketepatan yang berlainan	± 1m
Kadar ketepatan	≥98%
Resolusi pelbagai	≤50m
Sudut divergensi	≤0.3mrad
Kekerapan antara	Sekali, 1Hz, 5Hz, 10Hz
Saiz	≤95mm × 60.5mm × 71.5mm
Voltan	18V ～ 36V
Penggunaan kuasa kerja	Penggunaan kuasa purata: ≤ 4w
Penggunaan kuasa siap sedia	≤1.8w
Suhu kerja	-40 ℃～+60 ℃
Suhu penyimpanan	-55 ℃～+70 ℃
Berat	≤230g

Antara muka pemasangan struktur untuk modul LRF STA-D1013B

Fungsi Produk untuk Modul Rangefinder Laser STA-D1013B

● Fungsi laser;
● Fungsi pengumpulan kuasa dan suhu;
● Fungsi gating pelbagai;
● Fungsi sasaran kepala dan akhir;
● Fungsi perlindungan terbalik kuasa;
● Fungsi pemeriksaan diri;
● Mengumpul fungsi masa pelepasan laser;
● Dengan fungsi program kemas kini port siri;
● Menyediakan fungsi isyarat kawalan kuasa yang berasingan.

Antara muka elektrik

Akhir komputer atas menyedari ujian silang silang dengan soket J30JZLN15ZKWA000 hujung rangefinder melalui penyambung segi empat tepat J30JZ/XN15TJCAL01. Takrif pin bekalan kuasa dan pelabuhan komunikasi rangefinder ditunjukkan dalam jadual berikut.

Definisi pin Bekalan Kuasa dan Pelabuhan Komunikasi di Rangefinder End

Nombor pin	Nombor	Arah penghantaran	Nota
P-1	Vin+	Kutub Positif Kekuatan Kuasa	Bekalan kuasa komputer atas
P-2	Vin+
P-3	Vin+
P-4	Kawalan kuasa+	Kawalan kuasa+	P-12 litar pintas untuk kuasa
P-5	Rs422_txd+	Port output isyarat	Rangefinder untuk menjadi tuan rumah komputer
P-6	RS422_RXD+	Port input isyarat	Komputer atas ke Rangefinder
P-7	Rs422_gnd	Kawat tanah komunikasi
P-8	NC	Digantung
P-9	Vin-	Kutub negatif kuasa masuk	Bekalan kuasa komputer atas
P-10	Vin-
P-11	Vin-
P-12	Kawalan kuasa-	Kawalan kuasa-	P-4 litar pintas untuk berkuasa
P-13	Rs422_txd-	Port output isyarat	Rangefinder untuk menjadi tuan rumah komputer
P-14	Rs422_rxd-	Port input isyarat	Komputer atas ke Rangefinder
P-15	NC	Digantung
