Modul rangefinder laser mikro 1500m

Modul Laser Miniatur STA-D15X menggunakan laser semikonduktor 905nm, yang mempunyai ciri-ciri jangka panjang, penggunaan kuasa rendah, saiz kecil, dan keselamatan mata. Ia sangat sesuai untuk mengintegrasikan pod kenderaan udara tanpa pemandu kecil, peranti penglihatan malam pegang tangan, pengimejan haba dan peralatan lain. Julat Max: 1500m Ketepatan antara ± 1m Kekerapan Ranging: Single-shot Ranging, 1Hz, 2Hz Berat: 5g ± 0.5g

Hantar Pertanyaan

Penerangan Produk

Ciri -ciri utama:

Teknologi laser semikonduktor: kebolehpercayaan unggul, kekompakan dan penggunaan kuasa yang lebih rendah daripada rangefinder masa tradisional (TOF), membolehkan integrasi ke dalam peranti mudah alih dan ruang yang dikawal.

Indeks Prestasi Produk

Nombor siri	Nama Projek	STA-D15X
1	Keselamatan mata manusia	Ya
2	Panjang gelombang laser	905nm
3	Sudut Divergensi Laser	1 × 6mrad
4	Menerima bidang pandangan	~ 20mrad
5	Pemancar berkaliber	Φ7mm
6	Menerima kaliber	Φ7mm
7	Julat jarak	5 ~ 1500m
8	Ketepatan yang berlainan	± 1m
9	Kekerapan mengukur	Single-shot Ranging, 1Hz, 2Hz
10	Kadar Baud	115200bps (lalai)/9600bps/38400bps/57600bps
11	Kadar ketepatan	≥98%
12	Kadar penggera palsu	≤1%
13	Antara muka data	UART （TTL_3.3V）
14	Voltan bekalan	DC 3 ~ 5V
15	Penggunaan kuasa	Kuasa siap sedia ≤ 0.6waverage ≤ 0.8w@1hzpeak nilai ≤ 1.3w@1hz
16	Penggunaan kuasa
17	Memulakan semasa puncak	≤ 680mA
18	Arus kebocoran	<50
19	Berat	5 ± 0.5g
20	Saiz (L × W × H）	≤22.5mm × 16mm × 9.5mm
21	Suhu operasi	-20 ~ ＋ 60 ℃
22	Suhu penyimpanan	-30 ~ ＋ 60 ℃
23	Kejutan	1200g, 1ms
24	Getaran	5 ~ 50 ~ 5Hz, 1 oktaf/min, 2.5g
25	Kebolehpercayaan	MTBF≥1500H
26	Masa permulaan	≤100ms;
27	Antara muka elektrik	Palam penyambung: Soket 0.8WTB-6Y-2 Connector: 0.8WTB-6AWB-01

Ranging 1500m, persekitaran ujian data dengan penglihatan ≥ 25km dan kelembapan ≤ 50%.

Komposisi modul

Komponen utama produk laser rangefinder adalah seperti berikut:

a) menerima dan menghantar komponen;

b) Komponen litar; 22.5mm × 16mm × 9.5mm (L × W × H), beratnya adalah ≤5g ± 0.5g, dan penampilannya ditunjukkan dalam Rajah.1.

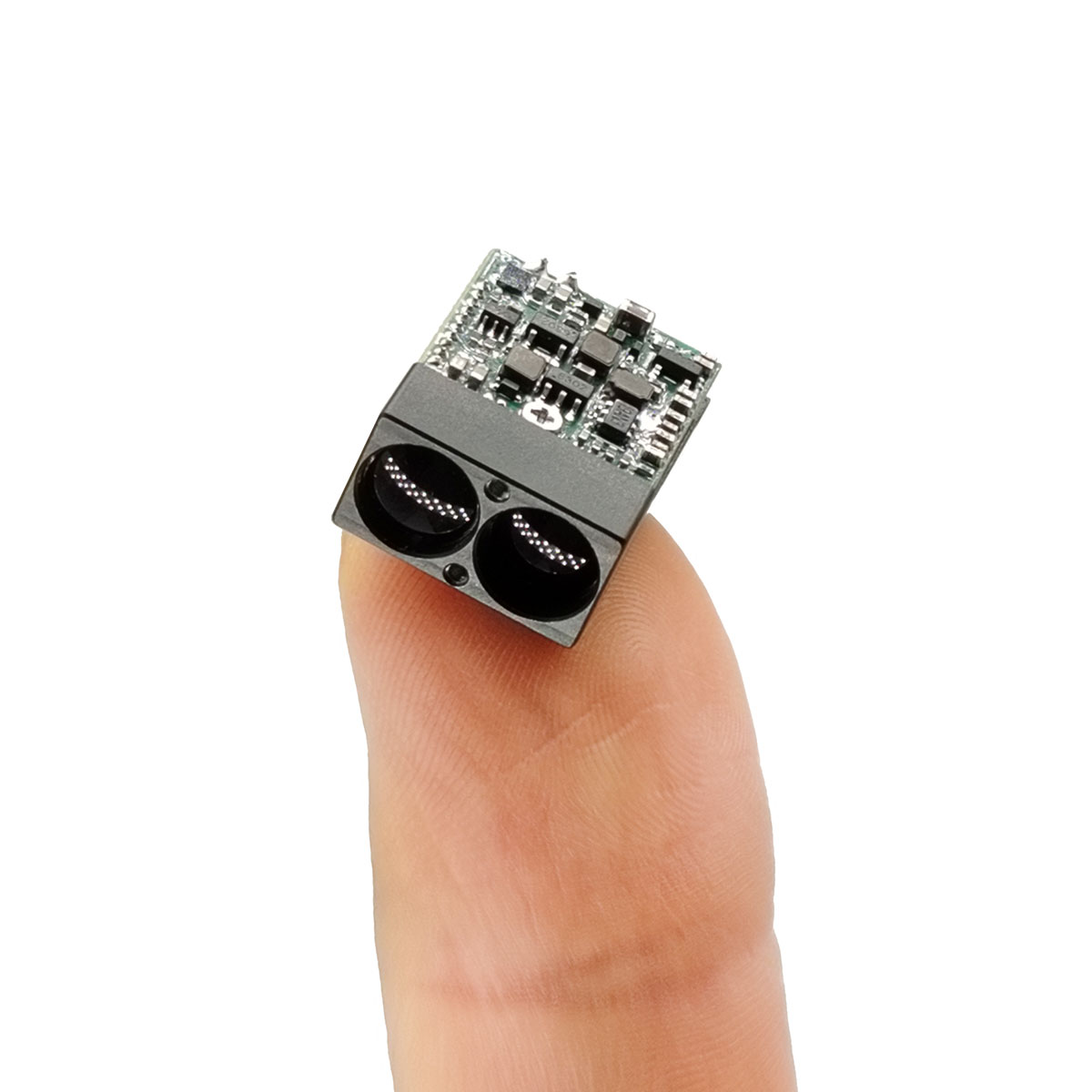

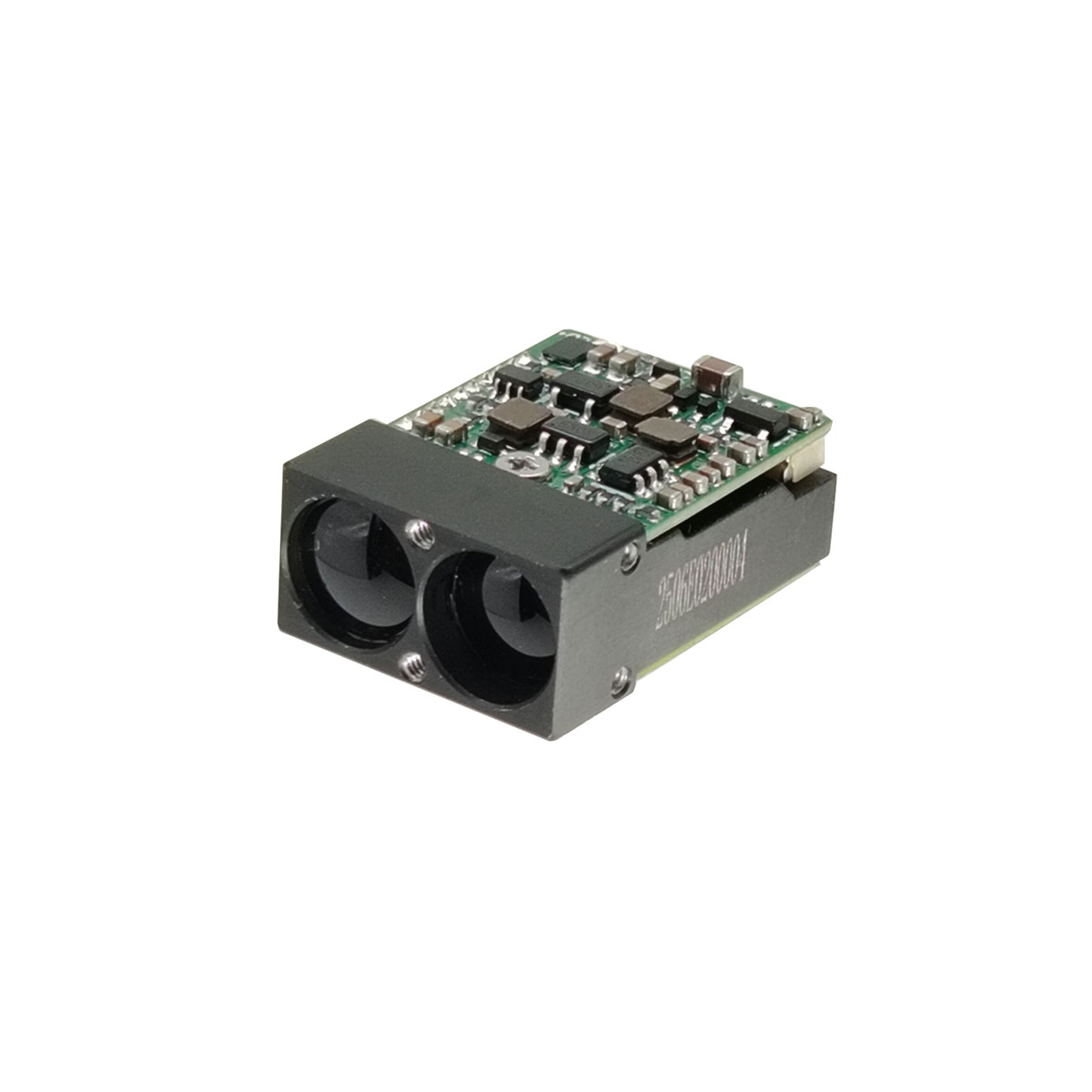

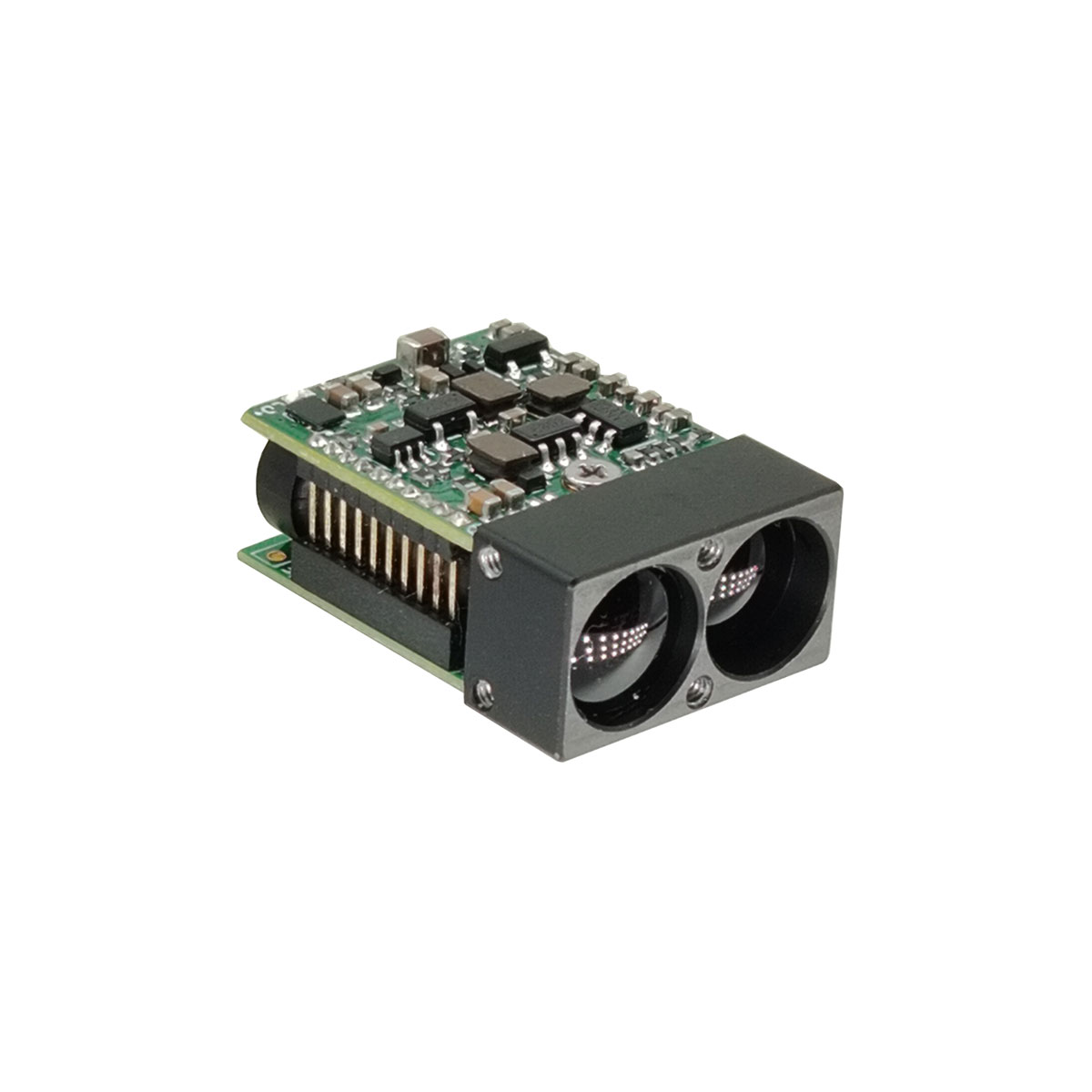

Rajah 1 Penampilan Produk

Antara muka pemasangan struktur

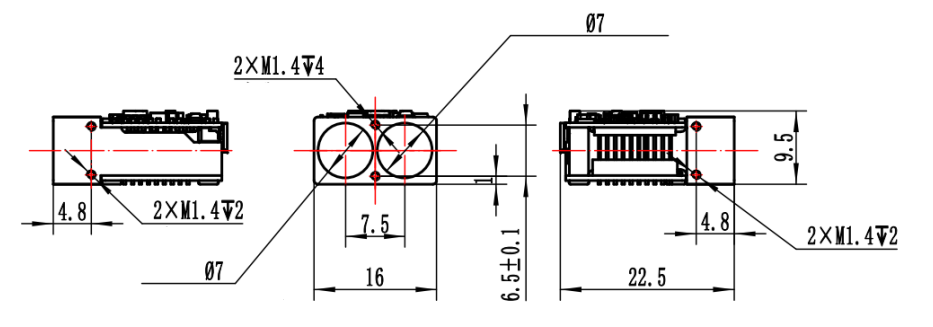

Dimensi luaran antara muka mekanikal dan optik ditunjukkan dalam Rajah 2.

Rajah 2 Rajah antara muka mekanikal dan optik

Antara muka elektrik

Voltan bekalan kuasa: 3.3V (boleh berat sebelah kepada 3.3V ~ 5V);

Jenis Komunikasi: UART-TTL (3.3V);

Puncak bermula semasa: ≤ 680mA;

Penggunaan kuasa siap sedia: ≤ 0.6W;

Penggunaan kuasa purata: ≤ 0.8w@1Hz ；

Penggunaan kuasa puncak untuk pengukuran jarak: ≤ 1.35W@1Hz ；

Kebocoran semasa: ＜ 50UA;

Kuasa pada masa tindak balas yang berlainan: ≤ 100ms

Hujung komputer atas mencapai ujian silang silang dengan mesin mengukur jarak akhir 0.8WTB-6AWB-01 (YUEQING HUABAO) melalui penyambung 0.8WTB-6Y-2. Definisi bekalan kuasa dan pin pelabuhan komunikasi untuk rangefinder ditunjukkan dalam jadual di bawah.

Jadual 2 Definisi Pin Elektrik Produk

Pin	Pelabelan	Definisi ciri elektrik	Arah isyarat
1	Kuasa-en
2	Ttl_rxd	Port input isyarat	Komputer tuan rumah ke Rangefinder
3	Ttl_txd	Port output isyarat	Rangefinder untuk menjadi tuan rumah komputer
4	NC
5	Bekalan kuasa+
6	Gnd

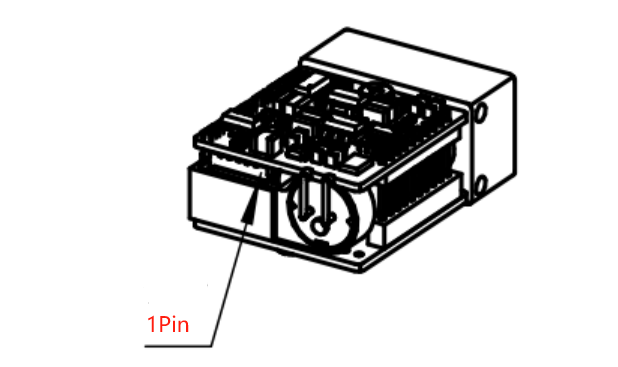

Rajah 3: 1 pin

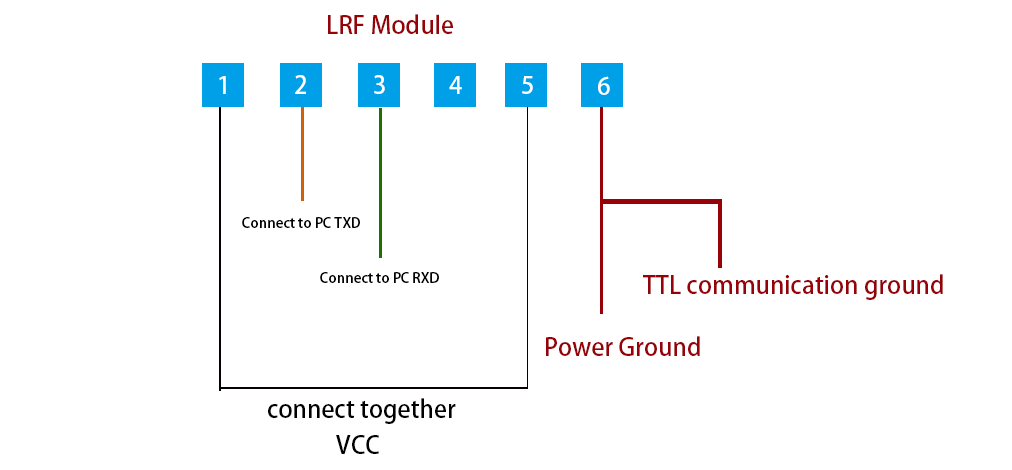

Rajah Sambungan Elektrik

Komunikasi modul

Antara muka komunikasi

Kadar Baud: 115200bps (lalai)/9600bps/38400bps/57600bps;

Format penghantaran byte tunggal: Termasuk 1 Bit Mula, 8 bit data, tiada checksum, 1 berhenti bit, data 8-bit dihantar terlebih dahulu ke bit yang lebih rendah dan kemudian ke bit yang lebih tinggi.

Arahan Ranging Single

Nota: Menghantar kod pengesahan = byte 3+byte 4+byte 5+byte 6+byte 7;

Terima checksum = byte 1+byte 2+byte 3+byte 4+byte 5+byte 6+byte 7.

Hantar ke Modul Ranging:

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	0x88	0xff	0xff	0xff	0xff	0x84

Modul Ranging pulangan

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	0x88	status	0xff	Data_h	Data_l	kod pengesahan

Status = 0, pengukuran tunggal gagal; Data_h = 0xff, data_l = 0xff ； status = 1, pengukuran tunggal berjaya; Datah_ = hasil pengukuran yang tinggi; Data_l = byte rendah hasil pengukuran.

Arahan Pengukuran Jarak Berterusan

Nota: Menghantar kod pengesahan = byte 3+byte 4+byte 5+byte 6+byte 7;

Terima checksum = byte 1+byte 2+byte 3+byte 4+byte 5+byte 6+byte 7.

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	Freq	0xff	0xff	0xff	0xff	kod pengesahan

Modul Ranging pulangan

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	Freq	status	0xff	Data_h	Data_l	kod pengesahan

Status = 0, kegagalan pengukuran berterusan; Data_h = 0xff, data_l = 0xff ； status = 1, pengukuran berterusan berjaya; Datah_ = hasil pengukuran yang tinggi; Data_l = byte rendah hasil pengukuran.

Freq = 0x89, 1Hz Ranging; Freq = 0xb9, 5Hz Ranging; Freq = 0xc9, 10Hz Ranging; Freq = 0xf9, mod penentukuran paksi (menghantar semula status penentukuran paksi sekali selepas menerima perintah penentukuran).
