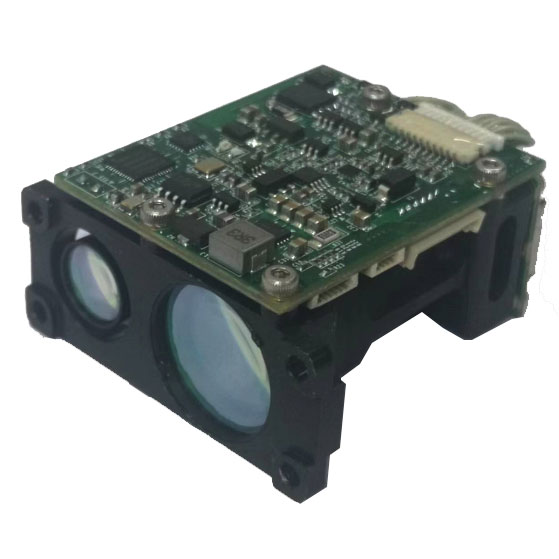

Modul rangefinder laser 10km 1535nm

JiOptics 1535nm STA0410 1535nm 10km Laser Rangefinder Module direka khas untuk integrasi OEM dan dapat memberikan pengukuran yang tepat untuk sistem kawalan kebakaran, pesawat/UAV, tangki/UGA, kapal, sistem pengawasan sempadan dan aplikasi lain.
Julat maksimum ≥ 10000m
Julat 2.3 × 2.3m Saiz sasaran ≥4000m
Ketepatan mengukur jarak ± 1m
Mengukur ketepatan ≥ 98%
Berat ≤ 69.5g

Model:STA0410

Hantar Pertanyaan

Penerangan Produk

Modul rangefinder laser laser 1535nm 10km adalah sejenis instrumen penderiaan jarak ketepatan, oleh laser yang menerima sistem optik laser pelepasan sistem optik sistem laser pemancar kuasa laser dan pengawal dan shell Kunci, dan output isyarat bendera yang telah dicari ke sasaran, dan kemudian mulakan data jarak melalui antara muka output, ke komputer atas

Ciri -ciri utama rangefinder laser adalah: jarak pengesanan, jumlah panjang, berat badan kecil dan masa tindak balas cahaya pengesanan cepat dan ketepatan yang tinggi dapat mengesan pelbagai sasaran, dan data jarak sasaran output dapat disatu ke dalam rangkaian komunikasi medan perang.

Prestasi utama dan parameter teknikal

Panjang gelombang laser	1.535μm
Arus siap sedia	0.11a, purata bekalan kuasa 0.25A @5V semasa;
Voltan operasi	3.3V ~ 5.4V
Kadar penggera palsu	≤1%
Kadar hampir ujian	98%
Julat ujian minimum	20m
Mulai	4km (2.3x2.3 m kereta), sasaran besar 10km;
Ketepatan	± 1m
Kekerapan kerja	1 Hz, 5 Hz, kecemasan 10Hz;
Sudut divergensi	≤0.5mrad
Pemilihan sasaran pertama dan terakhir
Antara muka output	RS422
Penyimpanan	Kehidupan penyimpanan 12 tahun
Kesesuaian alam sekitar
Suhu 2orking	-40 ° C ~+ 55 ° C.
Suhu penyimpanan	-50 ° C ~ + 70 ° C.

Mod antara muka

pin	simbol	fungsi	pigmen	menjelaskan
1	T+	Isyarat komunikasi	Merah	Sambung ke PC Rx +
2	T-	Isyarat komunikasi	Hitam	pc rx-
3	R-	Isyarat komunikasi	kuning	Sambungkan ke mesin PC tx-
4	R+	Isyarat komunikasi	Hijau	Sambung ke PC TX +
5	Gnd	Komunikasi ke	Biru
6	Gnd	Kuasa untuk	putih
7	+5v/3a	bekalan umum	oren
8	Gnd	Kuasa untuk	coklat

Saiz modul rangefinder

Senario aplikasi

Modul laser jioptics digunakan secara meluas dalam adegan ketenteraan atau sivil (kenderaan udara tanpa pemandu, pod fotoelektrik, peralatan pengimejan terma, dan lain -lain). Dalam persekitaran yang paling mencabar, prestasi tinggi dan kebolehpercayaan yang tinggi memainkan peranan penting.
