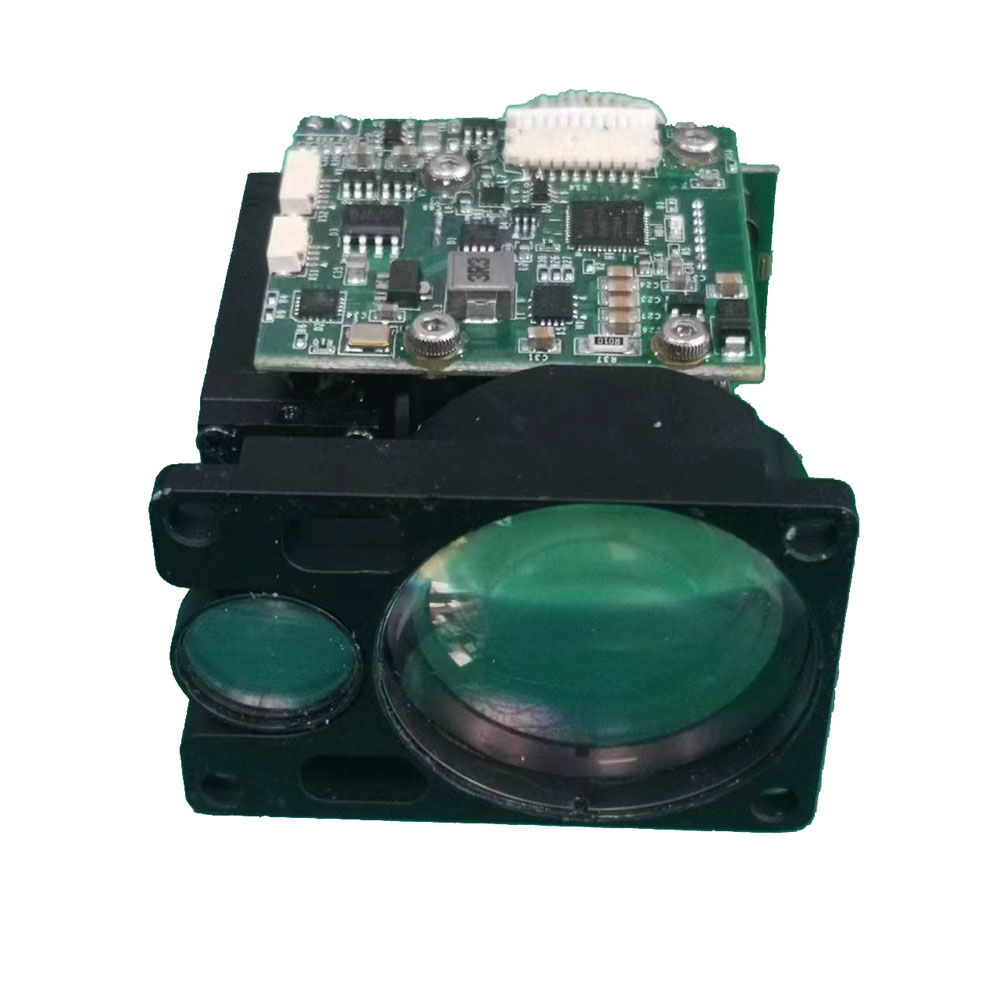

Modul rangefinder laser 1535nm 16km

Jioptics 1535nm STA0816 1535Nm 16km Laser Rangefinder Module direka khas untuk integrasi OEM dan dapat memberikan pengukuran yang tepat untuk sistem kawalan kebakaran, pesawat/UAV, tangki/UGA, kapal, sistem pengawasan sempadan dan aplikasi lain.
Julat maksimum ≥ 16000m
Julat 2.3 × 2.3m Saiz sasaran ≥8000m
Ketepatan mengukur jarak ± 1m
Mengukur ketepatan ≥ 98%
Berat ≤ 89.5g

Model:STA0816

Hantar Pertanyaan

Penerangan Produk

Rangefinder laser adalah sejenis alat penderiaan jarak ketepatan, oleh laser yang menerima sistem optik laser pelepasan sistem optik pemancar laser penerima kuasa dan pengawal dan shell penerima (seperti yang ditunjukkan dalam Rajah 1), dipasang di atas tanah atau platform kenderaan, dan koaxial dengan sistem pandangan kenderaan, didorong oleh sistem platform, carian sasaran Kunci, dan output isyarat bendera yang telah dicari ke sasaran, dan kemudian mulakan data jarak melalui antara muka output, ke komputer atas

Ciri -ciri utama rangefinder laser adalah: jarak pengesanan, jumlah panjang, berat badan kecil dan masa tindak balas cahaya pengesanan cepat dan ketepatan yang tinggi dapat mengesan pelbagai sasaran, dan data jarak sasaran output dapat disatu ke dalam rangkaian komunikasi medan perang.

Prestasi utama dan parameter teknikal

Panjang gelombang laser	1.535μm
Arus siap sedia	0.065A @6V
Voltan operasi	3.3V ~ 12V
Kadar penggera palsu	≤1%
Kadar hampir ujian	98%
Julat ujian minimum	30m
Mulai	8km (2.3x2.3 m kereta), sasaran besar 16km;
Ketepatan	± 1m
Kekerapan kerja	1 Hz, 5 Hz, kecemasan 10Hz;
Sudut divergensi	≤0.4mrad
Pemilihan sasaran pertama dan terakhir
Antara muka output	RS422
Penyimpanan	Kehidupan penyimpanan 12 tahun
Kesesuaian alam sekitar
Suhu 2orking	-40 ° C ~+ 55 ° C.
Suhu penyimpanan	-50 ° C ~ + 70 ° C.

Mod antara muka

Antara muka litar luaran laser rangefinder mengamalkan soket luaran, dengan antara muka kuasa luaran dan fungsi komunikasi data soket luaran 1.25mm jarak 8-teras soket. Pin khusus ditunjukkan dalam jadual berikut:

pin	Definisi	Fungsi	Warna konduktor	Catatan
1	T+	Isyarat komunikasi	Merah	Disambungkan ke pc rx+
2	T-	Isyarat komunikasi	Hitam	Disambungkan ke pc rx-
3	R-	Isyarat komunikasi	kuning	Disambungkan ke pc tx-
4	R+	Isyarat komunikasi	Hijau	Disambungkan ke pc tx+
5	Gnd	Tempat komunikasi	Biru
6	Gnd	Tanah bekalan kuasa	putih
7	+8V/1A	Jumlah bekalan kuasa	oren	Intertwine
8	+8V/1A	Jumlah bekalan kuasa	coklat	Intertwine

Saiz modul rangefinder

Senario aplikasi

Jioptics 1535nm 16km modul rangefinder laser digunakan secara meluas dalam adegan tentera atau sivil (kenderaan udara tanpa pemandu, pod fotoelektrik, peralatan pengimejan haba, dan lain -lain).
