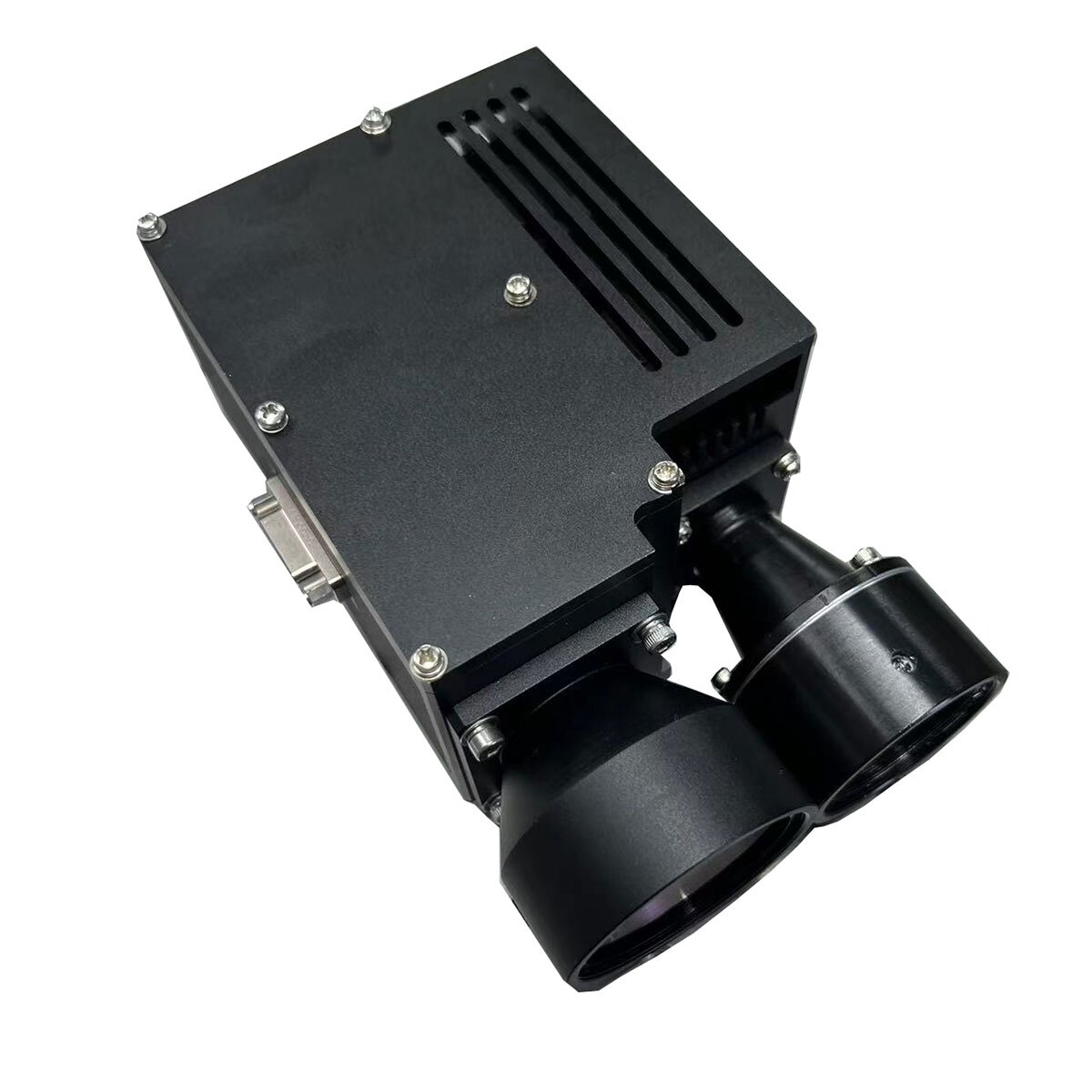

1570nm 5km modul laser anti-drone

Modul Laser STA-CR5000X, yang dibangunkan oleh pasukan JiOptics, menggunakan perhimpunan laser OPO 1570nm yang selamat. Ia mempunyai penembusan atmosfera yang sangat baik, sensitiviti yang rendah untuk campur tangan dari cahaya matahari, habuk, dan sumber cahaya ambien yang lain, dan mampu pengukuran ultra-panjang di bawah keadaan iklim yang kompleks, dengan kepelbagaian yang tinggi yang menjadikannya sukar untuk dikesan. Prestasi Julat: 5000m (sasaran UAV 0.3x0.3m), 10000m (sasaran NATO 2.3x2.3m) Ketepatan antara ± 2m Ketepatan pengukuran ≥ 98% Berat ≤ 1.2kg

Hantar Pertanyaan

Penerangan Produk

Medan permohonan

Airborne/Drone Pod

Kereta dipasang gimbal

Perlindungan pantai

Pengukuran jarak anti drone

Integrasi kecondongan pan keselamatan dan sistem lain

Indeks Prestasi Produk untuk Modul LRF Safe Eye CR5000X

Item	Parameter teknikal	Arahan
Model	STA-CR5000X
Panjang gelombang kerja	1570nm
Lebar nadi	15ns ± 5ns
Keselamatan Mata	Kelas 1 (IEC 60825-1)
Menerima aperture	Φ60mm
Aperture pelepasan	Φ30mm
Keupayaan berkisar	200m-15km
Julat jarak	≥20000m	Julat Max
	≥12000m	Sasaran Besar, Reflektiviti: 0.6, Pengawasan Pengamat 25 km
	≥10000m	Sasaran NATO
	≥7000m	Sasaran manusia
	≥5000m	DJI Phantom 4 UAV Target
Julat mini	200m
Pengesanan pelbagai sasaran	Sehingga 3 Sasaran
Ketepatan yang berlainan	± 2m	Rms
Kekerapan antara	1 ~ 10Hz boleh laras
Kadar ketepatan	≥98%
Kadar penggera palsu	1%
Sudut divergensi	＞ 0.8mrad
Antara muka komunikasi	RS422	Kadar Baud 115200bps
Voltan	DC 18-30V
Penggunaan kuasa siap sedia suhu biasa	≤20w	Ujian suhu biasa
Kuasa puncak	≤120W	Ujian suhu biasa
Masa yang dipanaskan	≤ 1 minit	Pada suhu bilik
Suhu kerja	-40 ℃～+60 ℃
Suhu penyimpanan	-55 ℃～+70 ℃
Kaedah penyejukan	Penyejukan udara
Saiz	≤181mm × 67mm × 115mm
Berat	≤1.2kg
Fungsi utama	Sasaran pertama dan terakhir; Pelbagai sasaran; Selektiviti jarak;
Lebih banyak fungsi	a) Dilengkapi dengan fungsi pemeriksaan diri; b) pengukuran jarak sasaran; c) Peningkatan perisian sokongan dan kemas kini parameter melalui antara muka komunikasi.

Nota:

1) saiz sasaran NATO 2.3 m × 2.3 m; Saiz sasaran manusia 0.5 m × 1.7 m; Saiz sasaran UAV 0.3 × 0.3m; Reflektiviti 30%, penglihatan pemerhati ≥ 25km.

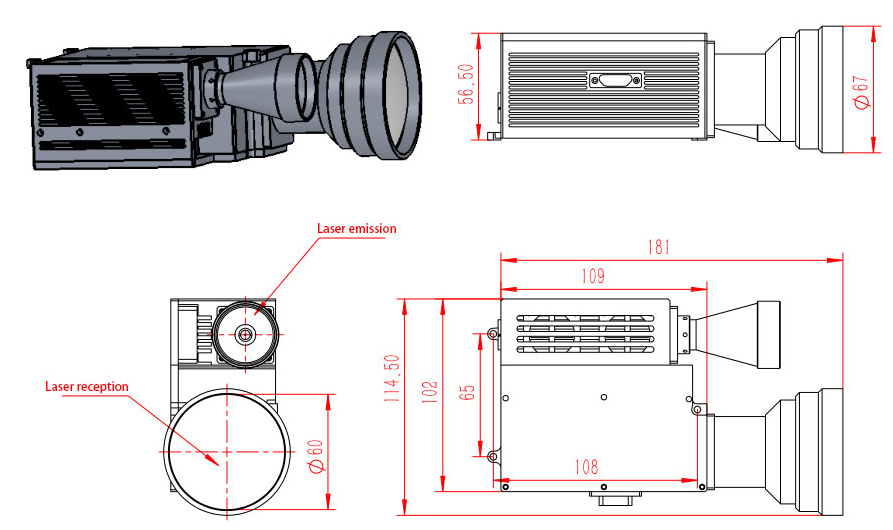

Struktur mekanikal

Nota: Saiz produk boleh disesuaikan mengikut keperluan.

Definisi antara muka

Y50X-12119TKZ Interface Connector Definisi:

Pin	Definisi
1、2	24V+
9 、10	Gnd
4	Rs422_rx+
5	Rs422_rx-
12	Rs422_tx+
13	Rs422_tx-
6	Rs422_gnd
7	Input segerak luaran+
15	Input segerak luaran-
8	Tanah kes
3 、11	Terminal suis kuasa
14、16、17、18、19	/
