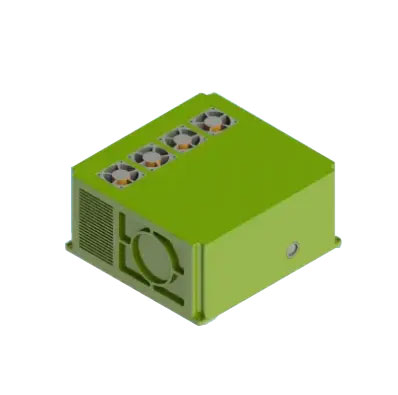

1570nm opo laser 80mj 20Hz
Q-Optical Switched Electro-Optical 1570nm Opo Laser 80MJ 20Hz, dengan sistem kawalan litar pemacu terbina dalam, kadar pengulangan nadi 1 ~ 20Hz (boleh laras), kuasa puncak ≥80mj,
Panjang gelombang puncak: 1570nm
Tenaga mono-pulse: 80mj
Kekerapan operasi: 1-20Hz (laras）
Suhu operasi: -40 ° C ~+60 ° C.
Hantar Pertanyaan
Penerangan Produk
1570nm Opo Laser 80MJ 20Hz Parameter Teknikal
| Panjang gelombang |
1570nm |
| Kuasa puncak |
≥10mw |
| Lebar nadi |
≤10ns |
| Kadar pengulangan nadi |
1 ~ 20Hz (laras) |
| Sudut divergensi |
≤6mrad |
| Masa operasi yang berterusan |
≥5min (@20Hz, di bawah suhu bilik) |
| Suhu operasi |
-40 ℃～ 60 ℃ |
| Suhu penyimpanan |
-45 ℃～ 70 ℃ |
| Getaran |
Ia boleh digunakan pada keadaan kenderaan/kapal yang dipasang |
| Dimensi |
≤208mm × 220mm × 80mm |
| Berat |
≤3.6kg |
| Bekalan kuasa |
DC18V ~ 32V |
| Penggunaan kuasa | Penggunaan kuasa puncak tidak melebihi 600W |
| Penggunaan kuasa siap sedia tidak lebih daripada160w |
|
| Kaedah penyebaran haba |
Penyejukan udara |
Definisi pin
| Jadual 1 "DC28V" Definisi | ||
| Pin. | Definisi | |
| 1 ~ 8 |
24V+ |
|
| 9 ~ 15 |
Gnd |
|
| Jadual 2 antara muka komunikasi |
||
| Pin. Tidak |
Nota Definisi. |
Nota. |
|
1 |
Pencetus luaran+ |
3.3V perbezaan |
|
2 |
Pencetus luaran- |
|
|
3 |
RS422 RX+ |
Komunikasi pelabuhan bersiri |
|
4 |
Rs422 rx- |
|
|
5 |
RS422 TX+ |
|
| 6 | Rs422 tx- |
|
| 7 | Gnd |
Isyarat GND |
| 8 | Penyegerakan luaran+ |
3.3V perbezaan |
| 9 | Penyegerakan luaran- |
|
|
10 |
NC |
|
OEM/ODM 1570nm laser
JiOptics boleh menyesuaikan pelbagai tenaga laser OPO 1570nm untuk anda
