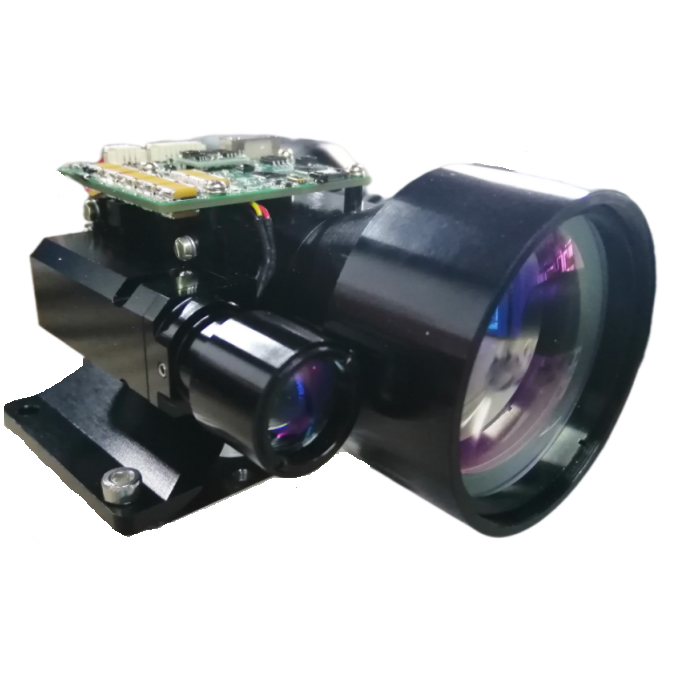

15km laser rangefinder

Item	Parameter teknikal
Panjang gelombang kerja	1.54μm ± 0.02μm
Julat Scoe	50m ~ 15000m
Objek	Keterlihatan tidak kurang dari 20km di bawah keadaan penglihatan yang jelas, kelembapan tidak melebihi 50% (30 ° C), dan jarak ke kenderaan (sasaran 2.3m × 2.3m) adalah ≥15000m
	Keterlihatan tidak kurang dari 28km, kelembapan tidak melebihi 50% (30 ° C), dan untuk sasaran dengan refleksi meresap tidak kurang daripada 30% (sasaran 4m × 6m), jarak jarak adalah ≥20000m
Fungsi utama	Mulai tunggal dan berterusan
	Petunjuk sasaran tiga dan sasaran depan dan belakang
	Fungsi ujian diri (termasuk: suhu APD semasa, nilai voltan tinggi, voltan dalaman, nilai zon buta)
	Fungsi bangun siap sedia dapat direalisasikan dengan mengubah suai antara muka TTL
Ketepatan yang berlainan	± 2m
Kekerapan yang berterusan	0.5Hz-10Hz
Kadar ketepatan	≥98%
Aperture yang jelas	50mm
Bilangan denyutan laser yang dipecat antara kegagalan min (MNBF)	≥1 × 106 kali
Voltan	DC5V
Penggunaan kuasa kerja	≤2w (@1Hz)
Penggunaan kuasa siap sedia	≤0.5w
Saiz	120mm × 85mm × 58.5mm
Berat	<413g
Kaedah penyejukan	Penyejukan konduksi
Suhu kerja	-40 ℃～+65 ℃
Suhu penyimpanan	-55 ℃～+70 ℃

Modul laser jioptics digunakan secara meluas dalam adegan ketenteraan atau sivil (kenderaan udara tanpa pemandu, pod fotoelektrik, peralatan pengimejan terma, dan lain -lain). Dalam persekitaran yang paling mencabar, prestasi tinggi dan kebolehpercayaan yang tinggi memainkan peranan penting.

Model Penyambung Elektrik: J30J; Palam dan kabel yang sepadan hendaklah disediakan oleh pihak B. Takrif terperinci antara muka elektrik adalah seperti berikut:

Penghantaran data antara rangefinder dan komputer hos termasuk kandungan berikut:
Perintah Kawalan: termasuk permulaan, jarak yang berterusan, jarak tunggal, arahan pertanyaan, dll.
Data loopback: termasuk maklumat jarak jauh, suhu ambien, status pencari pelbagai, dan lain -lain. Pertukaran data antara mesin pengukur jarak dan komputer tuan rumah mengamalkan 422 bas. Protokol komunikasi perisian khusus adalah seperti berikut:
Format komunikasi: RS422 Komunikasi, kadar baud 115200bps;
Format data: data 8-bit, satu bit mula, satu berhenti bit, tiada pemeriksaan pariti, data terdiri daripada header byte, bahagian arahan, panjang data, bahagian parameter, periksa bait;
Mod Komunikasi: Kawalan utama dan mesin pengukur jarak mengamalkan mod komunikasi master-hamba, kawalan induk menghantar arahan kawalan ke mesin pengukur jarak, dan mesin pengukur jarak menerima dan melaksanakan arahan. Dalam keadaan yang berkisar, rangefinder menghantar semula data dan status rangefinder ke komputer atas mengikut kitaran jarak jauh. Format komunikasi dan kandungan arahan ditunjukkan dalam jadual berikut.

Format mesej penghantaran adalah seperti berikut:
