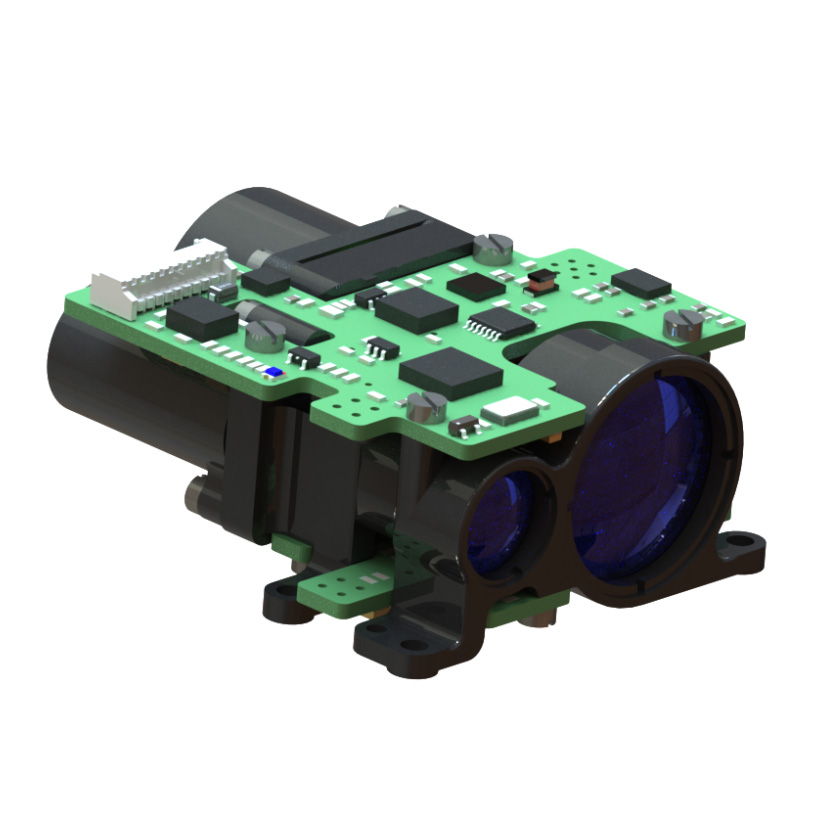

Modul Pencari Julat 15km

Modul pengintai laser M0815X ialah pengintai laser nadi tentera yang direka untuk senario aplikasi seperti pesawat, kenderaan udara tanpa pemandu, kereta kebal dan senapang udara. Ia mempunyai saiz yang kecil, ringan, penggunaan kuasa yang rendah, prestasi yang stabil, jarak pengukuran yang panjang, dan hayat perkhidmatan yang panjang, Keselamatan mata manusia dan kelebihan lain, JIOPTICS® ialah peralatan teknikal yang penting untuk meningkatkan ketepatan sasaran produk. Selamat datang untuk membeli Modul Pencari Julat 15km daripada kami.

Julat jarak: jarak penglihatan tidak kurang daripada 10km dalam keadaan tontonan umum, pantulan meresap ialah 0.3 untuk kenderaan (sasaran 2.3 mX2.3 m), jarak julat â¥ 8000m; Keterlihatan tidak kurang daripada 20km di bawah keadaan tontonan umum, untuk kenderaan (sasaran 2.3 mX2.3 m), 0.3 sasaran pemantulan meresap, jarak julat â¥ 15000m;

Model:M0815X

Hantar Pertanyaan Muat Turun PDF

Penerangan Produk

JIOPTIK

item	parameter teknikal	Arahan
Panjang gelombang bekerja	1535±5nm
Keupayaan jarak	50-15km
Julat julat	50m~8km	Sasaran kenderaan 2.3m×2.3m, pantulan meresap 0.3, keterlihatan â¥10km;
Julat julat	50m~15km	Keamatan tenaga â¥ 20km, 0.3 sasaran pemantulan besar;
Ketepatan julat	±2m	3Î´
Kekerapan julat	1~10Hz boleh laras
Kadar ketepatan	â¥98%
Sudut perbezaan	â¤0.5mrad
Menerima kaliber	40mm
Antaramuka Komunikasi	RS422
voltan	DC18~32V
Penggunaan kuasa bekerja	â¤1.2W(@1hz)	Ujian suhu biasa
	â¤0.5W	Ujian suhu biasa
Saiz	â¤79mm×66mm×46mm
Berat badan	â¤120g

Antara muka pemasangan struktur

Antara Muka Luaran

Model penyambung: MDC1-15SW1
Nombor PIN	Definisi	Fungsi	Teguran
1	VEE	input kuasa positif	DC9-36V
2	GND	tanah input kuasa
3	RS422_T/R	RS485 / RS422
4	RS422_T/R-	RS485 / RS422
5	RS422_RXD-	RS422 menerima negatif
6	RS422_RXD	RS422 menerima positif
7	RS232-TX	RS232 hantar
8	RS232-RX	RS232 mengambil alih
9	TTL-TX	TTL hantar	3.3V
10	TTL-RX	TTL mengambil alih	3.3V
11	GND	tempat perhubungan
12	NC	Alternatif
13	NC	Alternatif
14	NC	Alternatif
15	NC	Alternatif

Kebolehsuaian persekitaran

a) suhu kerjaï¼-40âï½ 60âã
b) Suhu penyimpananï¼-45âï½ 70âã
C) Getaran rawak: 15ï½2000Hz, 3 arah. Keadaan ujian khusus ditunjukkan dalam Jadual

Jadual 1 Keadaan ujian getaran rawak

Nombor siri	Julat frekuensi (Hz)	Ketumpatan spektrum pecutan (g2/Hz)	Masa getaran (min)
1	15ï½190	0.01	Getaran dalam setiap arah 15 min
2	190ï½210	0.1
3	210ï½380	0.01
4	380ï½420	0.025
5	420ï½2000	0.01

Modul julat OEM/ODM dan penyelesaian tersuai

M0815X direka untuk penyepadu sistem yang mencari penyelesaian julat laser yang mudah, berkuasa dan padat. Ia memberikan prestasi yang boleh dipercayai dalam pelbagai aplikasi.

Ia sangat kecil, ultra ringan, mempunyai penggunaan kuasa yang rendah dan boleh diukur pada jarak yang jauh. Ia sesuai untuk peranti pegang tangan (pengimejan terma), aplikasi pelekap senjata, sistem mudah alih dan suite sensor ringan dan kenderaan udara tanpa pemandu atau UGV.

Pengiraan keupayaan julat

(1) Sasaran dan keperluan syarat
Keterlihatanâ¥10km
Kelembapanâ¤80%
Untuk kenderaan berdimensi 2.3m×2.3m
Reflektif=0.3
Keupayaan julatâ¥8km
(2)Analisis dan pengesahan
Parameter utama yang mempengaruhi keupayaan julat ialah kuasa puncak laser, sudut perbezaan, pemancaran dan penerimaan, panjang gelombang laser, dsb.
Untuk pencari jarak laser ini, ia memerlukanâ¥50kw kuasa puncak laser, sudut perbezaan 0.3mrad, panjang gelombang 1535nm, pemancaranâ¥90%, hantaran menerimaâ¥80% dan penerima 40mm
Ia adalah pencari jarak laser untuk sasaran kecil, keupayaan julat boleh dikira dengan formula berikut. Formula julat untuk sasaran kecilï¼

: Kuasa optik yang boleh dikesan

: Kuasa pemancar laser rangefinder(50kw)

: Menghantar penghantaran(0.9)

: Menerima penghantaran(0.8)

: Kawasan penerimaan optik (40mm menerima

: Kawasan refleksi berkesan sasaran(5.29ã¡)

: Reflektif sasaran(0.3)

: Pekali pengecilan atmosfera(0.16)

: Keterlihatan (mengikut keadaan ujian)

: Jarak ke sasaran
Selagi kuasa optik yang boleh dikesan yang dipantulkan oleh sasaran adalah lebih besar daripada kuasa yang boleh dikesan minimum, pencari jarak laser dapat menjalin jarak ke sasaran. Untuk pencari jarak laser dengan panjang gelombang 1535nm, secara amnya, kuasa pengesanan minimum (M.D.S) APD ialah 5×10-9W.
Di bawah keterlihatan 10km dengan jarak 10km ke sasaran, kuasa pengesanan minimum adalah lebih rendah daripada M.D.S APD(5×10-9W), oleh itu, di bawah keadaan dengan keterlihatan 8km, pengintai laser boleh berjulat jarak untuk (2.3m×2.3m) sasaran sehingga 9~10km(mungkin dekat atau kurang dari 10km).
