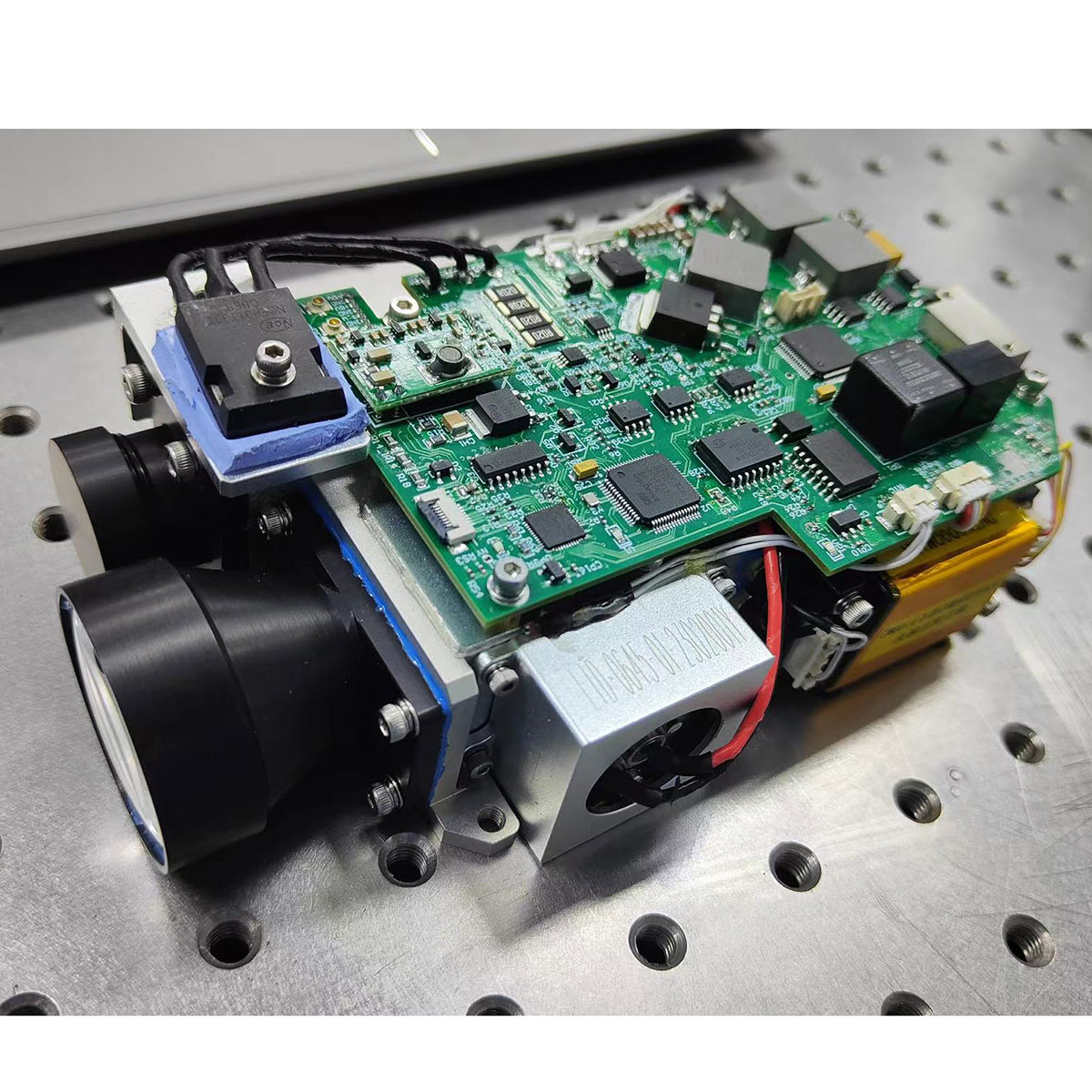

160MJ 1064nm Laser Sasaran Sasaran

Fotometer laser sederhana STA-1064160M (selepas ini dirujuk sebagai fotometer laser) adalah produk fotoelektrik ketepatan yang menghantar laser ke sasaran tertentu dan mengira maklumat jarak mengikut masa penerbangan laser. 160MJ 1064nm Laser Target Designator mempunyai ciri -ciri prestasi cemerlang dan operasi mudah.

Model:JIO-1064160M

Hantar Pertanyaan

Penerangan Produk

Gambaran Keseluruhan

LDR1064-160 Laser Imager terdiri daripada unit pelepasan laser, unit penerima dan laser, unit memandu laser dan unit kawalan dan komunikasi.

Fungsi utama

Fungsi laser;
Fungsi penyinaran laser;
Mempunyai pencetus isyarat pengasingan fotoelektrik;
Mempunyai fungsi pencetus luaran.

160MJ 1064nm Laser Target Spesifikasi Teknikal

Petunjuk utama
Panjang gelombang kerja	1064nm
Tenaga penyinaran laser	85MJ dan 160mj Dua gear boleh dihidupkan
Kelewatan cahaya	304μs ± 1μs
Sudut penyebaran rasuk laser	≤0.2mrad
Kekerapan penyinaran	8 ~ 21Hz
Kekerapan antara	10Hz
Lebar nadi laser	10ns ~ 15ns
Kestabilan kuasa	≤ ± 8%
Julat jarak	0.2m ~ 20km (saiz sasaran 10 m x10 m x8 m, penglihatan 30km)
Kesalahan yang berlainan	Tidak lebih dari 5 meter
Pemilihan sasaran	Pertama/kedua/akhir
Kadar pengukuran yang tepat	≥ 98%
Masa permulaan	1min (pilihan)
Waktu Kerja (dicadangkan)	Mod Ranging		Laser terus bekerja selama 5 minit, berehat selama 4 minit, 10 kitaran berturut -turut
	Mod penyinaran		Masa penyinaran 120 -an, rehat 60 -an, 5 kitaran berterusan
Berat set penuh	<3.3kg
Suhu
Suhu operasi	-40 ℃ ~ +55 ℃
Suhu penyimpanan	-40 ℃ ~ +70 ℃
Panas lembap
Kelembapan relatif	Kelembapan relatif
Suhu	+25 ° C ± 2 ° C.
Masa simpanan	72H
Getaran
Bentuk Spektrum Getaran (GRMS = 6.06)	20Hz hingga 80Hz			+3db/Okt
	80Hz hingga 350Hz			G2/0.04 Hz
	350Hz hingga 2000Hz			-3db/Okt
Arah dan masa getaran	Bergetar dalam satu arah sekurang -kurangnya 10 minit
Titik kawalan	Harus dipilih dalam permukaan atau gegaran meja meja berhampiran kekakuan maksimum produk, peralatan besar boleh menggunakan kawalan purata pelbagai titik
Titik pemantauan	Titik pemantauan harus dipilih di bahagian utama produk yang diuji, supaya tindak balas pecutan persegi akar tidak melebihi reka bentuk maksimum yang dibenarkan (GRMS = 6.06)
Keperluan pemasangan	Spesimennya dihubungkan dengan tegar ke meja gemetar, dan produk dengan penyerap kejutan harus mengeluarkan penyerap kejutan untuk ujian
Pemeriksaan Prestasi	Power-on test during vibration, all performance indicators should meet the technical requirements specified in the design document.In case of failure, it is allowed to repair.When the acceptance test is carried out after repair, the spectrum value should be reduced to 0.01g2/Hz, grms=3.03, and the specimen should be vibrated in the direction most afraid of vibration for 10min
Julat suhu
Ujian kuasa	-35 ± 3 ℃ ~ +52 ± 2 ℃
Kadar perubahan suhu
Kenaikan suhu	10 ℃/min
Penyejukan	10 ℃/min
Masa kitaran	10 kali, harus memastikan bahawa 2 kitaran terakhir tanpa kesalahan, jika kesalahan berlaku dalam 2 kitaran terakhir, selepas pembaikan, perlu membuat 2 kitaran bebas masalah
Masa kitaran	Satu masa kitaran adalah 4h, satu kitaran termasuk kenaikan suhu → suhu tinggal → penyejukan → suhu tinggal → kenaikan suhu
Masa kediaman suhu tinggi dan rendah	Masa kediaman bergantung kepada kapasiti haba spesimen. Berdasarkan prinsip kebolehtelapan terma atau sejuk produk, suhu dalaman spesimen dikekalkan selama 5 minit setelah mencapai kestabilan
Keperluan produk yang diuji	Ujian kitaran suhu umum dengan keseluruhan mesin, sepatutnya sejauh mungkin untuk membuka penutup
Semak dan pembaikan	Peralatan ujian kuasa, dalam setiap kitaran suhu, selepas ujian untuk mengesahkan bahawa peralatan adalah kesalahan, boleh menjalankan kitaran suhu seterusnya
Keperluan membasmi	Pembasungan dilakukan dengan keseluruhan peralatan
Kereta sukan
Kereta sukan	Kereta sukan pergi dengan keseluruhan peranti
	Jika produk tidak melakukan ujian pengangkutan jalan, anda boleh menggunakan jadual pengangkutan simulasi untuk ujian simulasi pengangkutan dalaman, iaitu ujian getaran kitaran sinusoidal untuk pengenalan produk
	Keperluan ujian jadual pengangkutan simulasi adalah seperti berikut
Keadaan ujian	Kekerapan	5Hz ~ 200Hz
	Amplitud	5Hz ~ 7Hz
	Amplitud 12mm ~ 8mm
	7Hz ~ 200Hz Pecutan Sama 1.5g
	Keadaan ujian getaran yang dibenarkan adalah sama dengan ujian getaran rawak jalur lebar
	Arah	arah dan sisi gandar menegak
	Orientasi	menegak dan lateral ke gandar
	Masa kitaran	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minit setiap kitaran; Apabila kekerapan resonan spesimen diukur di bawah 5Hz, kekerapan ujian boleh dilanjutkan kepada 2Hz, 2Hz ~ 200Hz ~ 2Hz pengimbasan, pengimbasan masa hendaklah 15min.
	Selepas ujian pengangkutan, periksa sama ada terdapat kerosakan dan fenomena longgar struktur, menjalankan pemeriksaan indeks teknikal, harus memenuhi keperluan reka bentuk.
Petunjuk Prestasi Utama
Bekalan kuasa dan penggunaan kuasa	Julat bekalan kuasa				20V ~ 33V, DC
	Penggunaan kuasa				Kuasa puncak tidak melebihi 400W, kuasa siap sedia tidak melebihi 60W (suhu had). 1.5.2 Kebolehpercayaan
Kebolehpercayaan	MTBF tidak kurang dari 4000H
Keselamatan	Sediakan peranti amaran untuk laser berfungsi
	Keluar dari pemancar laser disediakan dengan tanda amaran yang jelas
	Peralatan itu berasaskan dengan baik
Mengekalkan	Semua bahagian dan peralatan fungsi utama ditubuhkan petunjuk kesalahan dan petunjuk kerja biasa
	Purata masa pembaikan mttr tidak melebihi 20 minit
Keperluan keserasian elektromagnet	Dalam proses operasi boot sistem, peralatan boleh bersesuaian dengan peralatan lain dalam sistem, kerja biasa

Antara muka mechical

Antara muka elektrik

5.1 Penyambung Komunikasi (Model Soket J30J-15ZKP, Model Palam Butt J30J-15TJ) Definisi PIN

Nombor pin	Definisi	Kandungan	Jenis isyarat	Catatan
1	Tx+	RS422 Hantar Positif (Tempatan)	Output	Komputer tuan rumah objek
2	Tx -	RS422 Hantar Negatif (Tempatan)	Output	Komputer tuan rumah objek
3	Rx+	RS422 menerima positif (tempatan)	Input	Objek komputer atas
4	Rx -	Rs422 menerima negatif (tempatan)	Input	Objek komputer atas
5	Gnd	Tanah RS422	Tanah isyarat	Objek komputer atas
6				Debug pengeluar istimewa
7				Debug pengeluar istimewa
8				Debug pengeluar istimewa
9				Debug pengeluar istimewa
10				Debug pengeluar istimewa
11				Debug pengeluar istimewa
12				Debug pengeluar istimewa
13				Debug pengeluar istimewa
14		Sistem Masa Luaran +	Input	Pembezaan RS422
15		Tong Masa Luar -	Input	Pembezaan RS422
