200MJ Laser Sasaran Designator (LTD) WIHT LRF

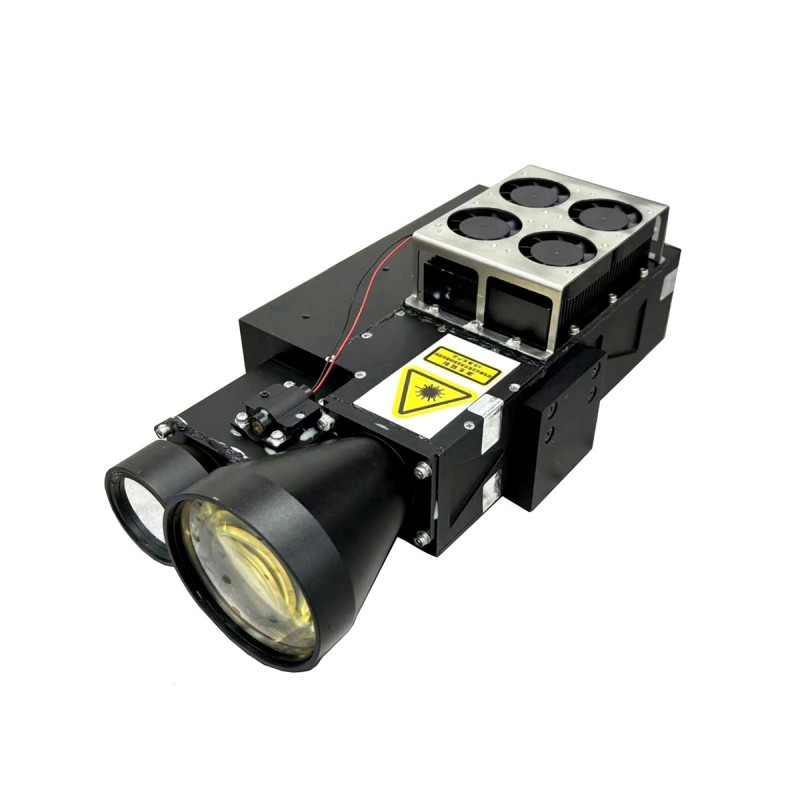

STA-Z200M adalah pereka sasaran laser 200MJ tentera yang memainkan peranan penting dalam sistem yang bertujuan tepat, yang mampu menyediakan panduan yang tepat untuk peluru pintar. Melalui sistem optik canggih, ia menandakan sasaran dengan rasuk laser, memastikan senjata yang dipandu ketepatan dapat memusnahkan sasaran dengan ketepatan dan kecekapan yang sangat tinggi.

Hantar Pertanyaan

Penerangan Produk

Model penentu sasaran laser ini mengamalkan reka bentuk bersepadu, sistem ini terdiri daripada sumber cahaya dan pemacu laser, modul pengukuran jarak jauh, sistem pemerhatian, dan modul kawalan.

Fungsi utama

Fungsi laser;
Fungsi penyinaran laser;
pencetus isyarat pengasingan fotoelektrik;
disassembled sasy rasuk;
fungsi pencetus luaran;

Petunjuk Teknikal Utama

Panjang gelombang kerja	1064nm ± 1nm
Tenaga penyinaran laser	200mj
Kelewatan cahaya	304μs ± 1μs
Sudut penyebaran rasuk laser	≤0.2mrad
Kekerapan penyinaran	8 ~ 21Hz
Kekerapan antara	10Hz
Lebar nadi laser	10ns ~ 15ns
Kestabilan kuasa	≤ ± 8%
Julat jarak	0.3m ~ 30km (saiz sasaran 10 m 10 m 8 m, penglihatan 30km)
Kesalahan yang berlainan	kurang dari atau sama dengan 5 meter
Pemilihan sasaran	Pertama/kedua/akhir
Kadar pengukuran yang tepat	98%
Masa permulaan	＜ 1min (pada suhu normal）
Masa bekerja	Mod Ranging	Berterusan bekerja selama 5 minit, berehat selama 4 minit, 5 kitaran berterusan (pada suhu rendah/normal) terus bekerja untuk 5 minit, berehat untuk 4min, 2cycles berterusan (pada suhu tinggi dan output 85mj) terus bekerja selama 2 minit, berehat untuk 4min, 2cycles berterusan (pada suhu tinggi dan 16mj output)
	Mod penyinaran	Masa penyinaran 90 -an, rehat 60 -an, 5 kitaran berterusan (pada suhu rendah/normal dan output 85mj) masa penyinaran 60 -an, rehat 60 -an, 5 kitaran berterusan (pada suhu rendah/normal dan output 160mj) dan output 160mj）
Berat set penuh	≤ 3.3kg

Kelantangan set penuh

Antara muka elektrik

Penyambung Komunikasi (Socket Model J30J-15ZKP, Model Palam Butt J30J-15TJ) Definisi PIN

Pin	Definisi	Kandungan	Jenis isyarat	Catatan
1	Tx+	RS422 Hantar Positif (Tempatan)	Output	Komputer tuan rumah objek
2	Tx -	RS422 Hantar Negatif (Tempatan)	Output	Komputer tuan rumah objek
3	Rx+	RS422 menerima positif (tempatan)	Input	Objek komputer atas
4	Rx -	Rs422 menerima negatif (tempatan)	Input	Objek komputer atas
5	Gnd	Tanah RS422	Tanah isyarat	Objek komputer atas
6				Debug pengeluar istimewa
7				Debug pengeluar istimewa
8				Debug pengeluar istimewa
9				Debug pengeluar istimewa
10				Debug pengeluar istimewa
11				Debug pengeluar istimewa
12				Debug pengeluar istimewa
13				Debug pengeluar istimewa
14		Sistem Masa Luaran +	Input	Pembezaan RS422
15		Sistem Masa Luaran -	Input	Pembezaan RS422

Penyambung Kuasa (Jenis Palam J30J0J02P020P000S0P120, Jenis Palam J30J02P0220S000S0L000) Definisi PIN

Nombor pin	Definisi	Catatan
A, b	24V	Warna wayar berwarna merah
C, d	Gnd	Warna wayar berwarna hitam

Petunjuk Prestasi Utama

Bekalan kuasa dan penggunaan kuasa	Julat bekalan kuasa	20V ~ 33V, DC
	Penggunaan kuasa	Kekuatan puncak tidak melebihi 260W, kuasa siap sedia tidak melebihi 60W (suhu normal)
Kebolehpercayaan	MTBF tidak kurang daripada 4000H (jumlah masa tembakan lebih besar daripada 3 juta)
Keselamatan	Sediakan peranti amaran untuk laser berfungsi
	Keluar dari pemancar laser disediakan dengan tanda amaran yang jelas
	Peralatan itu berasaskan dengan baik
Mengekalkan	Semua komponen dan peralatan fungsi utama mempunyai kedua -dua petunjuk kesalahan dan petunjuk untuk operasi biasa
	Purata masa pembaikan mttr tidak melebihi 20 minit
Keperluan keserasian elektromagnet	Dalam proses boot-up sistem, peralatan boleh bersesuaian dengan peralatan lain dalam sistem dan beroperasi secara normal

Keperluan penyesuaian alam sekitar

Suhu	Suhu operasi		-40 ℃ ~ +60 ℃
	Suhu penyimpanan		-40 ℃ ~ +70 ℃
Panas lembap	Kelembapan relatif		95% ± 3%
	Suhu		+25 ° C ± 2 ° C.
	Masa simpanan		72H
Getaran	Bentuk Spektrum Getaran (GRMS = 6.06)		20Hz hingga 80Hz			+3db/Okt
			80Hz hingga 350Hz			G2/0.04 Hz
			350Hz hingga 2000Hz			-3db/Okt
	Arah dan masa getaran		Bergetar dalam dua arah sekurang -kurangnya 10 minit
	Titik kawalan		harus dipilih dalam permukaan atau gegaran meja meja berhampiran kekakuan maksimum produk, peralatan besar boleh menggunakan kawalan purata pelbagai titik
	Titik pemantauan		Titik pemantauan harus dipilih di bahagian utama produk yang diuji, supaya tindak balas pecutan persegi akar tidak melebihi reka bentuk maksimum yang dibenarkan (GRMS = 6.06)
	Keperluan pemasangan		Spesimen ini dilampirkan dengan kuat ke meja gemetar, dan untuk produk yang dilengkapi dengan penyerap kejutan, penyerap kejutan harus dikeluarkan sebelum menguji
	Pemeriksaan Prestasi		Semasa ujian getaran dengan peralatan yang dikuasakan, semua penunjuk prestasi mesti memenuhi keperluan teknikal yang dinyatakan dalam dokumen reka bentuk. Sekiranya berlaku kegagalan, pembaikan dibenarkan. Selepas pembaikan, nilai spektrum perlu dikurangkan kepada 0.01g²/Hz, GRMS = 3.03, dan spesimen harus tertakluk kepada getaran ke arah yang paling mudah terdedah kepada getaran selama 10 minit semasa ujian penerimaan.
Kitaran suhu	Julat suhu		Ujian kuasa		-35 ± 3 ℃ ~ +52 ± 2 ℃
	Kadar perubahan suhu		Kenaikan suhu		10 ℃/min
			Penyejukan		10 ℃/min
	Masa kitaran		Sepuluh kitaran perlu diselesaikan, memastikan bahawa 2 kitaran terakhir tanpa kesalahan. Jika kesalahan berlaku semasa 2 kitaran terakhir, selepas pembaikan, tambahan 2 kitaran bebas kesalahan diperlukan.
	Masa kitaran		Satu masa kitaran adalah 4h, satu kitaran termasuk kenaikan suhu → suhu tinggal → penyejukan → suhu tinggal → kenaikan suhu
	Masa kediaman suhu tinggi dan rendah		Masa kediaman bergantung kepada kapasiti haba spesimen. Berdasarkan prinsip kebolehtelapan terma atau sejuk produk, suhu dalaman spesimen dikekalkan selama 5 minit setelah mencapai kestabilan
	Keperluan produk yang diuji		Ujian kitaran suhu umum dengan keseluruhan mesin, sepatutnya sejauh mungkin untuk membuka penutup
	Semak dan pembaikan		Dalam peralatan ujian kuasa, selepas setiap ujian kitaran suhu, perlu mengesahkan bahawa peralatan itu bebas daripada kesalahan sebelum meneruskan ke kitaran suhu seterusnya
Keperluan membasmi	Pembasungan dilakukan dengan keseluruhan peralatan
keperluan pengangkutan	Peralatan perlu diangkut secara keseluruhan kenderaan
	Jika produk belum menjalani ujian pengangkutan jalan raya, anda boleh melakukan ujian simulasi pengangkutan dalaman menggunakan jadual pengangkutan simulasi. Ujian ini melibatkan menjalankan ujian getaran kitaran sinusoidal untuk menilai prestasi produk
	Keperluan ujian jadual pengangkutan simulasi adalah seperti berikut
	Keadaan ujian	Kekerapan		5Hz ~ 200Hz
		Amplitud		5Hz ~ 7Hz
		Amplitud 12mm ~ 8mm
		7Hz ~ 200Hz Pecutan Sama 1.5g
		Keadaan ujian getaran yang dibenarkan adalah sama dengan ujian getaran rawak jalur lebar
	Arah	arah gandar menegak dan sisi; orientasi: menegak dan lateral ke gandar
	Masa kitaran	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minit setiap kitaran; Apabila kekerapan resonan spesimen diukur di bawah 5Hz, kekerapan ujian boleh dilanjutkan kepada 2Hz, 2Hz ~ 200Hz ~ 2Hz pengimbasan, pengimbasan masa hendaklah 15min.
	Selepas ujian pengangkutan, periksa tanda -tanda kerosakan atau longgar struktur, dan menjalankan pemeriksaan indeks teknikal untuk memastikan mereka memenuhi keperluan reka bentuk
