20km Link Transmisi Video Drone Rangkaian Mesh
Produk T-Series adalah sistem penghantaran tanpa wayar digital jalur lebar yang dioptimumkan untuk aplikasi peralatan tanpa pemandu. Sistem ini menggabungkan teknologi seperti kepelbagaian antena MIMO, modulasi COFDM, TDD, dan pembetulan ralat ke hadapan. Ia mempunyai kebolehpercayaan penghantaran yang tinggi, latensi rendah, dan menyokong pelbagai mod rangkaian termasuk rangkaian, rantai, dan rangkaian mesh. Ia dapat memenuhi tuntutan untuk data kelajuan tinggi dan penghantaran video merentasi pelbagai senario kompleks dan persekitaran jarak yang berbeza-beza.
Hantar Pertanyaan
Penerangan Produk
Permohonan
Ia sangat sesuai untuk aplikasi dalam bidang seperti pencegahan kebakaran hutan, pengangkutan kereta api, peninjauan UAV, pautan data Swarm UAV, penyelamatan kecemasan, pemeriksaan talian kuasa, peronda saluran paip minyak, keselamatan sempadan dan operasi anti-pengkhianatan, sistem tanpa pemandu, peternakan marin, keselamatan mudah alih, dan peninjauan tentera.
Aksesori dan parameter
| Pautan penghantaran | |
| Model | STA-T20M |
| Saiz | 92 × 62 × 20.5 (mm） |
| Berat | 106 ± 1g |
| Rangkaian | Menyokong rangkaian berbentuk bintang |
| Jalur frekuensi RF | 1427.9 ~ 1447.9MHz |
| Boleh disesuaikan | 806 ~ 826MHz/1427.9 ~ 1447.9MHz/2401.5 ~ 2481.5MHz |
| Tahap kuasa | 25 dBm ± 2 |
| Kepekaan | 10MHz (-103dbm)/5MHz (-104dbm)/3MHz (-106dbm） |
| Kaedah penghantaran | Satu arah, dua hala |
| Mod penghantaran dan penerimaan | penerima dwi pemancar tunggal |
| Bandwidth kerja | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Kadar data maksimum | 20Mbps (- y jenis)/100mbps (- m jenis) |
| Sokong bilangan nod rangkaian | Sokong bilangan nod rangkaian n ≥ 2 dan maksimum 15 nod akses |
| Transmisi video | Berkomunikasi dengan terminal luaran melalui port ethernet |
| Penghantaran data | Berkomunikasi dengan terminal luaran melalui port Rs232 |
| Masa bangunan rantai | Permulaan sejuk ≤ 20s |
| Voltan input | 12V-24V |
| Anti Gangguan | Menyokong kekerapan band melompat |
| Kaedah penghantaran | Kelewatan penghantaran dari nod ke nod pusat <= 200ms |
| Penggunaan kuasa puncak | Nilai penggunaan kuasa sebanyak 150mA ± 15% pada kadar maksimum |
| Konfigurasi Web | Menyokong fungsi konfigurasi/pelaporan/pertanyaan asas |
| Kaedah modulasi | QPSK, 16QAM, 64QAM |
| Suhu penyimpanan | -40 ° C ~+85 ° C |
| Suhu kerja | -20 ° C ~+75 ° C |
| Shell | Aloi aluminium |
| Aksesori | |
| Nama produk | Antena gentian kaca |
| Model | TQJ-1400AT-7 |
| Kekerapan | 1425 ~ 1450MHz |
| Keuntungan | 7dbi |
| Nisbah gelombang berdiri | ≤ 1.3 |
| Impedans nominal - Ω | 50 |
| Panjang | 62cm |
| Diameter | 1.85cm |
| Arah radiasi | 360 ° Omnidirectional |
| Antara muka | Kepala wanita NK/kepala lelaki |
| Nama produk | Pangkalan cawan sedutan antena tanah |
| Julat Kekerapan - MHz | 0-6.0GHz |
| Cawan sedutan sendi tetap | N-Female Head N-K Perempuan |
| Diameter casis | 11cm |
| Panjang plumbum | 46cm |
| Nama produk | Antena Rod Pelekat Sky End |
| Panjang | 23.5cm |
| Kekerapan | 1425 ~ 1450MHz |
| Keuntungan | 2dbi |
| Nisbah gelombang berdiri | ≤ 1.3 |
| Impedans nominal - Ω | 50 |
| *Aksesori pilihan lain* | |
| Nama produk | Kabel penyesuai RG58 |
| Panjang garis | 20cm |
| Jalur frekuensi yang berkenaan | 6000MHz |
| Wayar | Wayar RG58 dengan diameter luar 5mm |
| Model antara muka | Kepala lelaki sma kepala jarum/n kepala lelaki |
| Pelemahan | 0.15dB/m |
| Rintangan | 50 Ω |
| Nama produk | Menyokong rangkaian berbentuk bintang |
| Plat Tetap: | Panjang: 8cmwidth: Diameter 6cmhole: 0.9cmdistance antara pusat lubang: 60.5cm |
| Komponen berbentuk u: | Jumlah Panjang: 8.3cmscrew Panjang: 4.8cmwidth: 6cmnut: m8shrapnel: m8gasket: m8 |
| Nama produk | Antena Omnidirectional Fiberglass 1.25 meter 1.25 meter |
| Model | TQJ-1400AT-11 |
| Kekerapan | 1425 ~ 1450MHz |
| Keuntungan | 11dbi |
| Nisbah gelombang berdiri | ≤ 1.3 |
| Impedans nominal - Ω | 50 |
| Panjang | 1250mm |
| Diameter | 20mm |
| Arah radiasi | 360 ° Omnidirectional |
| Antara muka | Kepala wanita NK |
| Nama produk | Antena Omnidirectional Fiberglass 1.5 meter |
| Model | TQJ-1400AT-12 |
| Kekerapan | 1425 ~ 1450MHz |
| Keuntungan | 12dbi |
| Nisbah gelombang berdiri | ≤ 1.3 |
| Impedans nominal - Ω | 50 |
| Panjang | 1500mm |
| Diameter | 20mm |
| Arah radiasi | 360 ° Omnidirectional |
| Antara muka | Kepala wanita NK |
| Nama produk | Antena Omnidirectional Fiberglass 1.8 meter |
| Model | TQJ-1400G-14 |
| Kekerapan | 1425 ~ 1450MHz |
| Keuntungan | 14dbi |
| Nisbah gelombang berdiri | ≤ 1.3 |
| Impedans nominal - Ω | 50 |
| Panjang | 1800mm |
| Diameter | 44mm@max |
| Arah radiasi | 360 ° Omnidirectional |
| Antara muka | Kepala lelaki SMA-n |

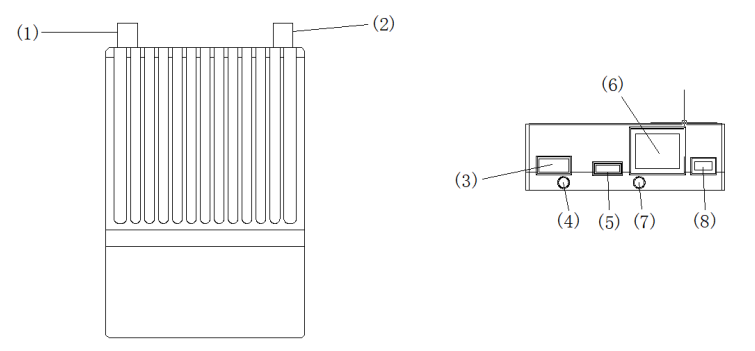

Definisi antara muka
| Nombor siri | Fungsi |
| 1 | SMA Menerima Antara Muka Antena |
| 2 | Antara muka antena transceiver SMA |
| 3 | Input Kuasa Penghantaran Data Imej (12V-24V XT30-2P kepala wanita) |
| 4 | Cahaya penunjuk kuasa |
| 5 | Port peningkatan firmware mikro usb |
| 6 | RJ45 Ethernet Port |
| 7 | Lampu data port rangkaian |
| 8 | Antara Muka Port Serial (TTL 3.3V) |
Rajah Sambungan

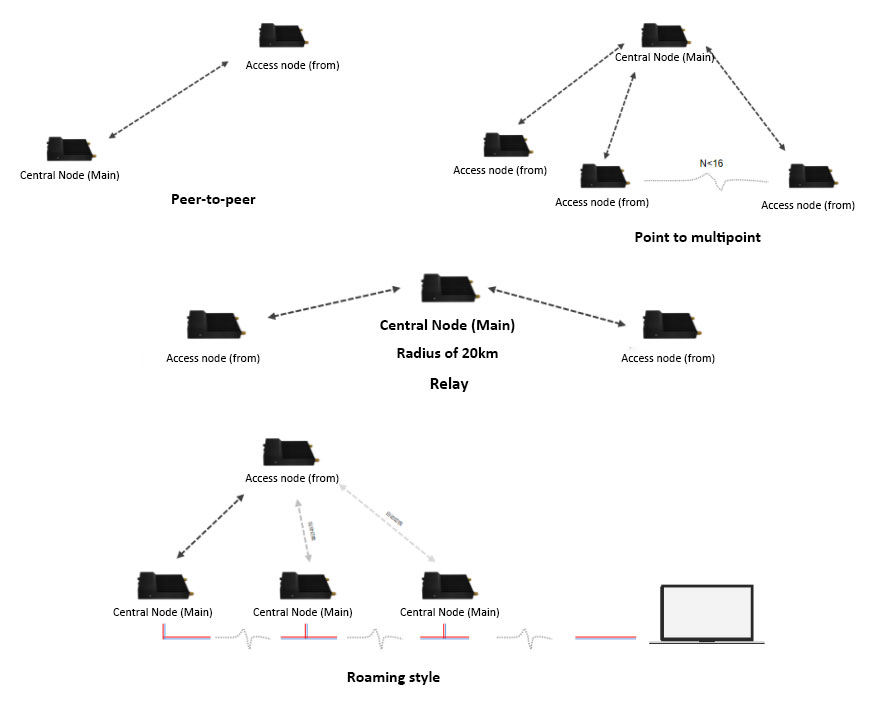

Mod kerja
