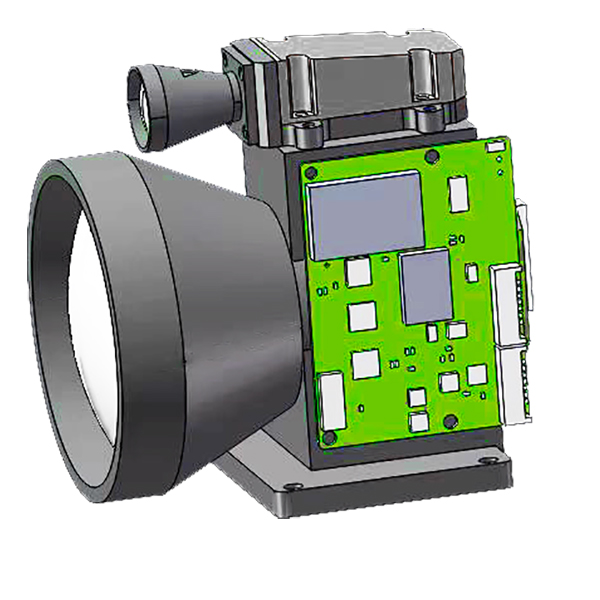

Modul Pencari Julat Laser 20km

Modul pengintai laser jarak jauh M1220x ialah pengintai laser nadi tentera yang direka untuk pesawat, kenderaan udara tanpa pemandu, kereta kebal, artileri dan senario aplikasi lain. Ia mempunyai kelebihan saiz kecil, ringan, penggunaan kuasa yang rendah, prestasi yang stabil, jarak pengukur yang panjang, hayat perkhidmatan yang panjang, keselamatan mata dan sebagainya. JIOPTICS® ialah peralatan teknikal yang penting untuk meningkatkan ketepatan sasaran produk. Selamat datang untuk membeli Modul Pencari Julat Laser 20km daripada kami.

Julat julat: keterlihatan dalam keadaan keterlihatan tidak kurang daripada 15km, untuk kenderaan (sasaran 2.3mX2.3m), 0.3 pantulan meresap, jarak julat â¥12000m; Keterlihatan dalam keadaan tidak kurang daripada 25km, sasaran besar, jarak jarak â¥20000m;

Model:M1220X

Hantar Pertanyaan Muat Turun PDF

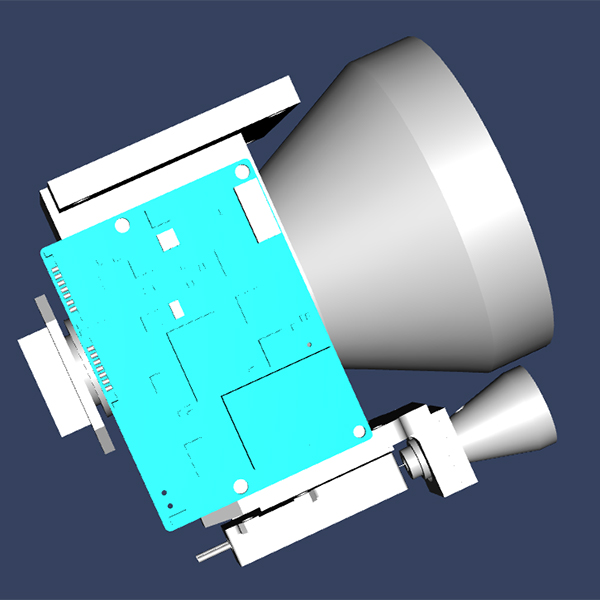

Penerangan Produk

JIOPTIK

Parameter	Spesifikasi	Catatan.
Panjang gelombang	1535±5nm
Keupayaan jarak	50m~20km
Kebolehan berkisar	â¥12km(2.3m×2.3m, kenderaan pemantulan 0.3, keterlihatanâ¥15km)	Kelembapanâ¤80%
Kebolehan berkisar	â¥20km(untuk sasaran besar, keterlihatanâ¥25km)	Kelembapanâ¤80%
Ketepatan julat	±3m
Kadar pengulangan berkisar	1~10hz (boleh laras)
Ketepatan	â¥98%
Sudut perbezaan	â¤0.3mrad
Menerima	56mm
Antara muka komunikasi	RS422
Voltan bekalan	DC18~32V
Kuasa operasi	â¤2W(@1hz)	Diuji di bawah suhu bilik
Bersedia	â¤0.5W	Diuji di bawah suhu bilik
Dimensi	â¤89mm×63.4mm×80mm
Berat badan	â¤350g
Suhu	-40â~65â
Melepaskan haba	Secara termal

Antara muka komunikasi

Talian NO.	Definisi	Catatan.
1	RS422 RX	RS422 terima
2	RS422 RX-	RS422 menerima-
3	RS422 TX-	Penghantaran RS422-
4	RS422 TX	Penghantaran RS422
5	GND	Untuk antara muka Komunikasi
6	24V	Bekalan kuasa 24V
7	GND	Untuk bekalan kuasa
8		Untuk ganti

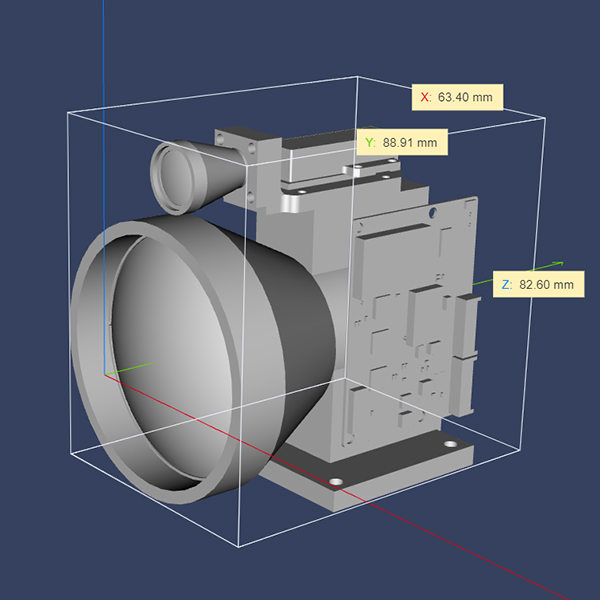

Dimensi

Pengiraan keupayaan julat

(1) Sasaran dan keperluan syarat
Keterlihatanâ¥15km
Kelembapanâ¤80%
Untuk kenderaan berdimensi 2.3m×2.3m
Reflektif=0.3
Keupayaan jarak jauhâ¥12km
(2)Analisis dan pengesahan
Parameter utama yang mempengaruhi keupayaan julat ialah kuasa puncak laser, sudut perbezaan, pemancaran dan penerimaan, panjang gelombang laser, dsb.
Untuk pencari jarak laser ini, ia memerlukanâ¥80kw kuasa puncak laser, sudut celah 0.3mrad, panjang gelombang 1535nm, pemancaranâ¥90%, hantaran terimaâ¥80% dan penerima 56mm
Ia adalah pencari jarak laser untuk sasaran kecil, keupayaan julat boleh dikira dengan formula berikut. Formula julat untuk sasaran kecilï¼

: Kuasa optik yang boleh dikesan

: Kuasa pemancar laser rangefinder(50kw)

: Menghantar penghantaran(0.9)

: Menerima penghantaran(0.8)

: Kawasan penerimaan optik (56mm menerima

: Kawasan refleksi berkesan sasaran(5.29ã¡)

: Reflektif sasaran(0.3)

: Pekali pengecilan atmosfera(0.16)

: Keterlihatan (mengikut keadaan ujian)

: Jarak ke sasaran
Selagi kuasa optik yang boleh dikesan yang dipantulkan oleh sasaran adalah lebih besar daripada kuasa yang boleh dikesan minimum, pencari jarak laser dapat menjalin jarak ke sasaran. Untuk pencari jarak laser dengan panjang gelombang 1535nm, secara amnya, kuasa pengesanan minimum (M.D.S) APD ialah 5×10-9W.
Di bawah keterlihatan 15km dengan jarak 14km ke sasaran, kuasa pengesanan minimum adalah lebih rendah daripada M.D.S APD(5×10-9W), oleh itu, dalam keadaan dengan keterlihatan 15km, pengintai laser boleh berjulat jarak untuk (2.3m×2.3m) sasaran sehingga 13~14km(mungkin dekat atau kurang dari 14km).
