25MJ Tentera Laser Target Designator (LTD) WIHT LRF

STA-D25M adalah pereka sasaran laser 25MJ tentera yang memainkan peranan penting dalam sistem yang bertujuan tepat, yang mampu menyediakan panduan yang tepat untuk peluru pintar. Melalui sistem optik canggih, ia menandakan sasaran dengan rasuk laser, memastikan senjata yang dipandu ketepatan dapat memusnahkan sasaran dengan ketepatan dan kecekapan yang sangat tinggi.

Hantar Pertanyaan

Penerangan Produk

Ciri -ciri produk

Ringan dan miniatur
Kesesuaian Alam Sekitar: -40 ℃ ~ 60 ℃ Kesesuaian suhu yang luas

Parameter Petunjuk Teras

1. Fungsi
a) Ia mempunyai fungsi menetapkan kitaran penyinaran dan boleh melakukan penyinaran laser mengikut kitaran set.
b) Dilengkapi dengan fungsi laser tunggal dan berulang.
c) Dilengkapi dengan fungsi pelbagai sasaran.
d) Dilengkapi dengan fungsi output suhu untuk komponen teras kamera.
e) Dilengkapi dengan fungsi perlindungan terlalu panas untuk peranti pengukur.
f) Dilengkapi dengan fungsi mengeluarkan maklumat status peranti pencahayaan.

Spesifikasi Teknikal

Spesifikasi prestasi
Panjang gelombang laser	1.064mm
Tenaga purata nadi	≥25mj
Turun naik kapasiti nadi	Dalam kitaran, turun naik nadi bersebelahan ≤8%(statistik selepas 2 saat output cahaya)
Sudut penyebaran rasuk laser	≤0.5mrad
Kestabilan paksi optik laser	≤0.05mrad
Lebar nadi	≤20ns
Masa penyediaan kuasa	≤3s
Prestasi yang berlainan
Kekerapan antara	1Hz, 5Hz, satu masa
Masa yang berterusan	5min (1Hz), 1min (5Hz)
Masa operasi maksimum 5Hz maksimum	2min
Julat minimum	≤100m
Kapasiti yang biasa	≥2000m
Ketepatan yang berlainan	± 2m
Kadar pengukuran yang tepat	≥ 98%
Logik mulai: sasaran pertama dan terakhir	sasaran pertama dan terakhir
Prestasi penyinaran
Jarak penyinaran	≥2km
Kekerapan penyinaran	frekuensi asas 20Hz
Pengekodan	sejajar dengan keperluan sistem; Dengan keupayaan untuk menyesuaikan sambungan pengekodan
Mod pengekodan	kod frekuensi yang tepat
Ketepatan pengekodan	≤ ± 2.5μs
Mod penyinaran	Satu masa penyinaran ≥20s, mula penyinaran sekali lagi, selang ≤15s, boleh terus disinari untuk 8 kitaran
Berat dan saiz
Berat	≤450g
Saiz	≤67.4mm × 51mm × 90mm
Voltan bekalan kuasa
Voltan	19.6v ~ 25.2v
Penggunaan kuasa
Penggunaan kuasa siap sedia	≤4w
Penggunaan kuasa purata	≤50W
Penggunaan kuasa puncak	≤90w
Kesesuaian Alam Sekitar
Suhu kerja	-40 ℃ ~ 55 ℃
Suhu penyimpanan	-55 ℃ ~ 70 ℃

Fungsi kawalan

2.1 dengan fungsi laser;
2.2 Menyediakan penyinaran laser sasaran;
2.3 dapat berkomunikasi dengan komputer tuan rumah mengikut keperluan protokol komunikasi.
Imager laser dapat merealisasikan fungsi berikut melalui antara muka komunikasi bersiri:
2.3.1 Response Laser Ranging Arahan, dan boleh dihentikan pada bila -bila masa mengikut arahan berhenti;
2.3.2 Data Jarak dan Maklumat Negeri adalah output setiap nadi apabila berkisar;
2.3.3 berkisar dengan fungsi gating jarak;
2.3.4 Mula Berterusan Ranging tidak menerima arahan berhenti 5min (1Hz)/1min (5Hz) selepas berhenti automatik;
2.3.5 Mod penyinaran dan pengekodan boleh ditetapkan;
2.3.6 Sebagai tindak balas kepada perintah penyinaran laser, mengikut mod, pengekodan, penyinaran telah ditetapkan, dan boleh menghentikan penyinaran pada bila -bila masa mengikut arahan berhenti;
2.3.7 Jika tiada arahan berhenti diterima selepas memulakan penyinaran, ia akan berhenti secara automatik selepas satu kitaran penyinaran;
2.3.8 Apabila penyinaran laser, setiap nadi mengeluarkan nilai jarak dan maklumat keadaan;
2.3.9 Power-On Sendiri dan Saluran Sambungan Sendiri dan Maklumat Status Output;
2.3.10 Menanggapi permulaan arahan sendiri dan maklumat status output;
2.3.11 dapat melaporkan bilangan kumulatif denyutan laser;
2.3.12 Kepala dan akhir fungsi sasaran.

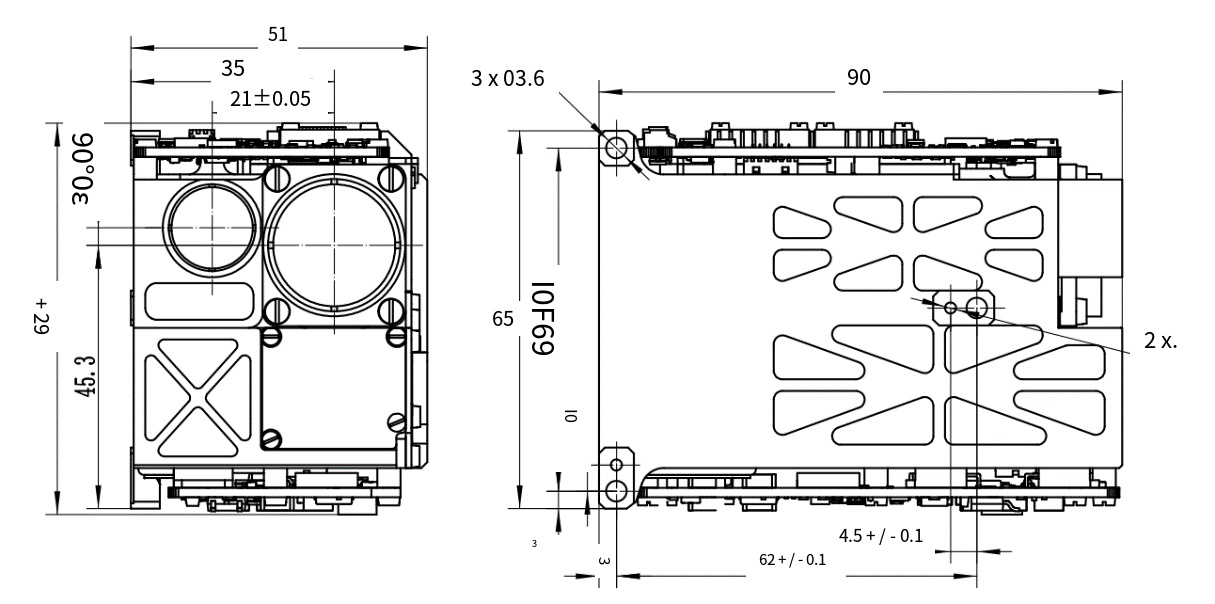

Antara muka mechical
