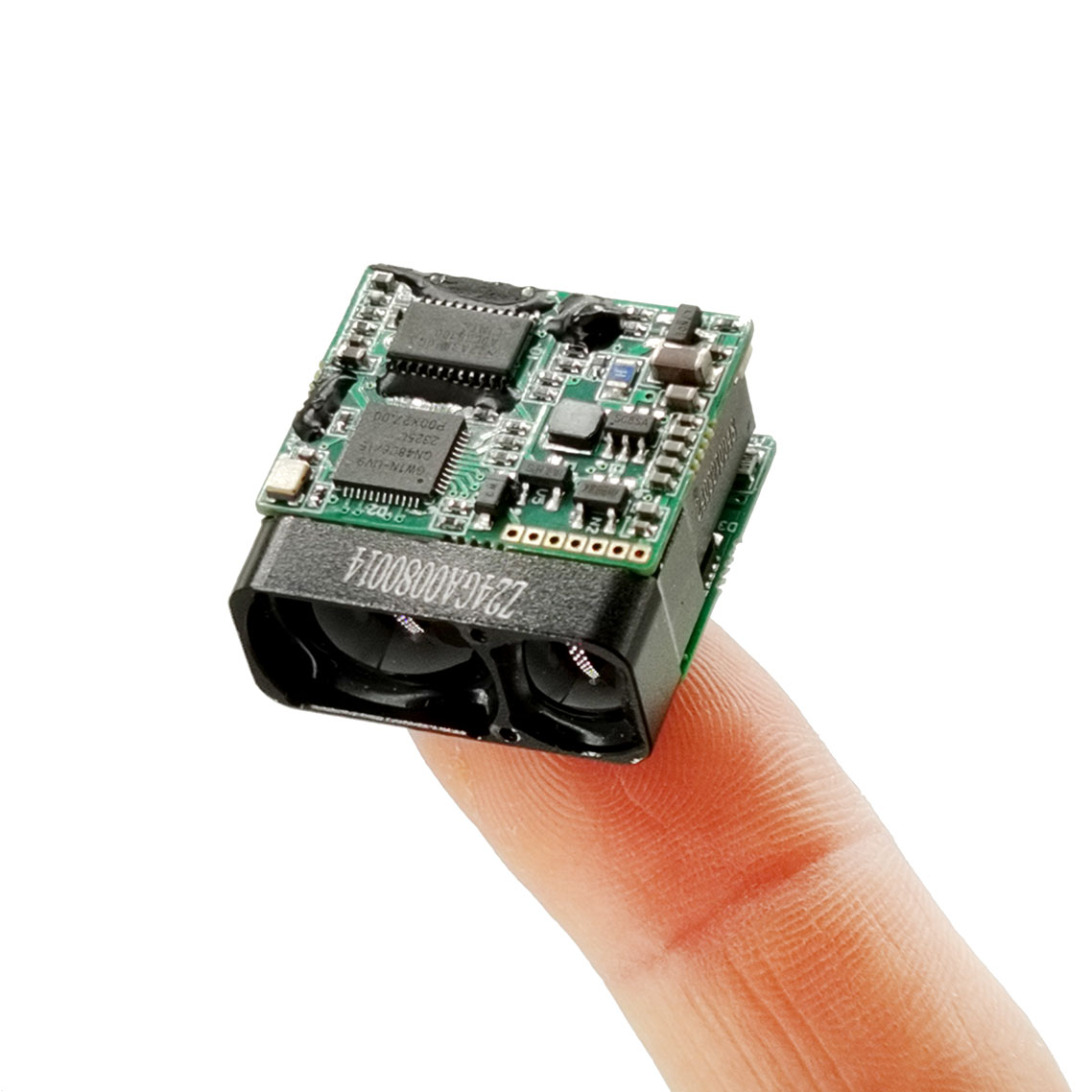

Modul Rangefinder Laser Mikro 2km

Modul Laser Miniatur STA-D20X menggunakan laser semikonduktor 905nm, yang mempunyai ciri-ciri jangka panjang, penggunaan kuasa rendah, saiz kecil, dan keselamatan mata. Ia sangat sesuai untuk mengintegrasikan pod kenderaan udara tanpa pemandu kecil, peranti penglihatan malam pegang tangan, pengimejan haba dan peralatan lain.

Hantar Pertanyaan

Penerangan Produk

Julat Max: 2000m

Ketepatan antara ± 1m

Kekerapan Ranging: Single-shot Ranging, 1Hz, 2Hz

Berat: 10g ± 0.5g

Ciri -ciri utama:

Teknologi laser semikonduktor: kebolehpercayaan unggul, kekompakan dan penggunaan kuasa yang lebih rendah daripada rangefinder masa tradisional (TOF), membolehkan integrasi ke dalam peranti mudah alih dan ruang yang dikawal.

Indeks Prestasi Produk

Nombor siri	Nama Projek	STA-D20X
1	Keselamatan mata manusia	Ya
2	Panjang gelombang laser	905nm
3	Sudut Divergensi Laser	1 × 6mrad
4	kontrollera koden	~ 20mrad
5	Pemancar berkaliber	Φ10 × 7.5mm
6	Menerima kaliber	Φ15 × 10mm
7	Julat jarak	5 ~ 2000m
8	Ketepatan yang berlainan	± 1m
9	Kekerapan mengukur	Single-shot Ranging, 1Hz, 2Hz
10	Kadar ketepatan	≥98%
11	Kadar penggera palsu	≤1%
12	Antara muka data	UART （TTL_3.3V）
13	Voltan bekalan	DC 3 ~ 5V
14	Penggunaan kuasa	Siap sedia: ≤0.6w@3.3v; kerja: ≤1w@3.3v;
15	Penggunaan kuasa	Siap sedia: ≤0.6w@3.3v; kerja: ≤1w@3.3v;
16	Berat	10 ± 0.5g
17	Saiz (L × W × H）	≤26 × 25 × 13.5mm
18	Suhu operasi	-30 ~ ＋ 60 ℃
19	Suhu penyimpanan	-30 ~ ＋ 60 ℃
20	Kejutan	1200g, 1ms
21	Φ10 × 7.5mm	5 ~ 50 ~ 5Hz, 1 oktaf/min, 2.5g
22	Kebolehpercayaan	MTBF≥1500H
23	Masa permulaan	≤200ms;
24	Antara muka elektrik	Soket: 0.8WTB-6AB-01PLUG: 0.8WTB-6Y-2

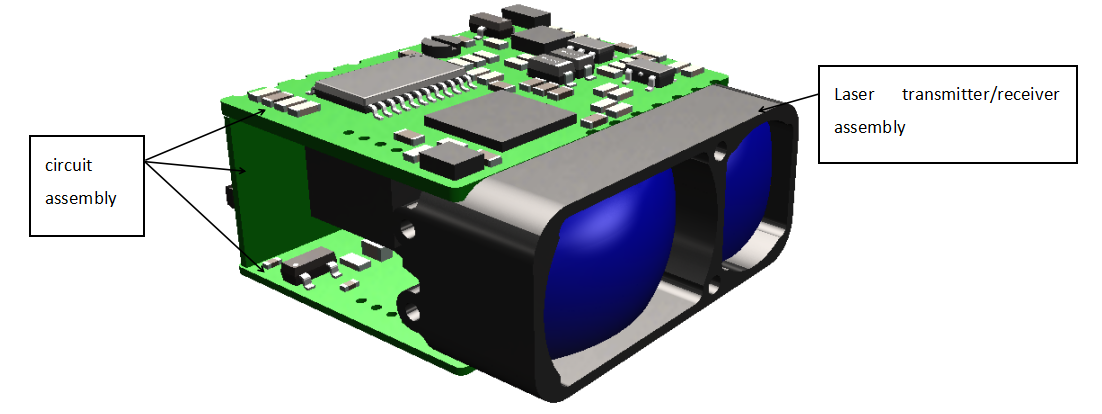

Komposisi modul

Komponen utama produk laser rangefinder adalah seperti berikut:

a) menerima dan menghantar komponen;

b) Komponen litar; 26mm × 25mm × 13.5mm (L × W × H), beratnya adalah ≤10g ± 0.5g, dan penampilannya ditunjukkan dalam Rajah.1.

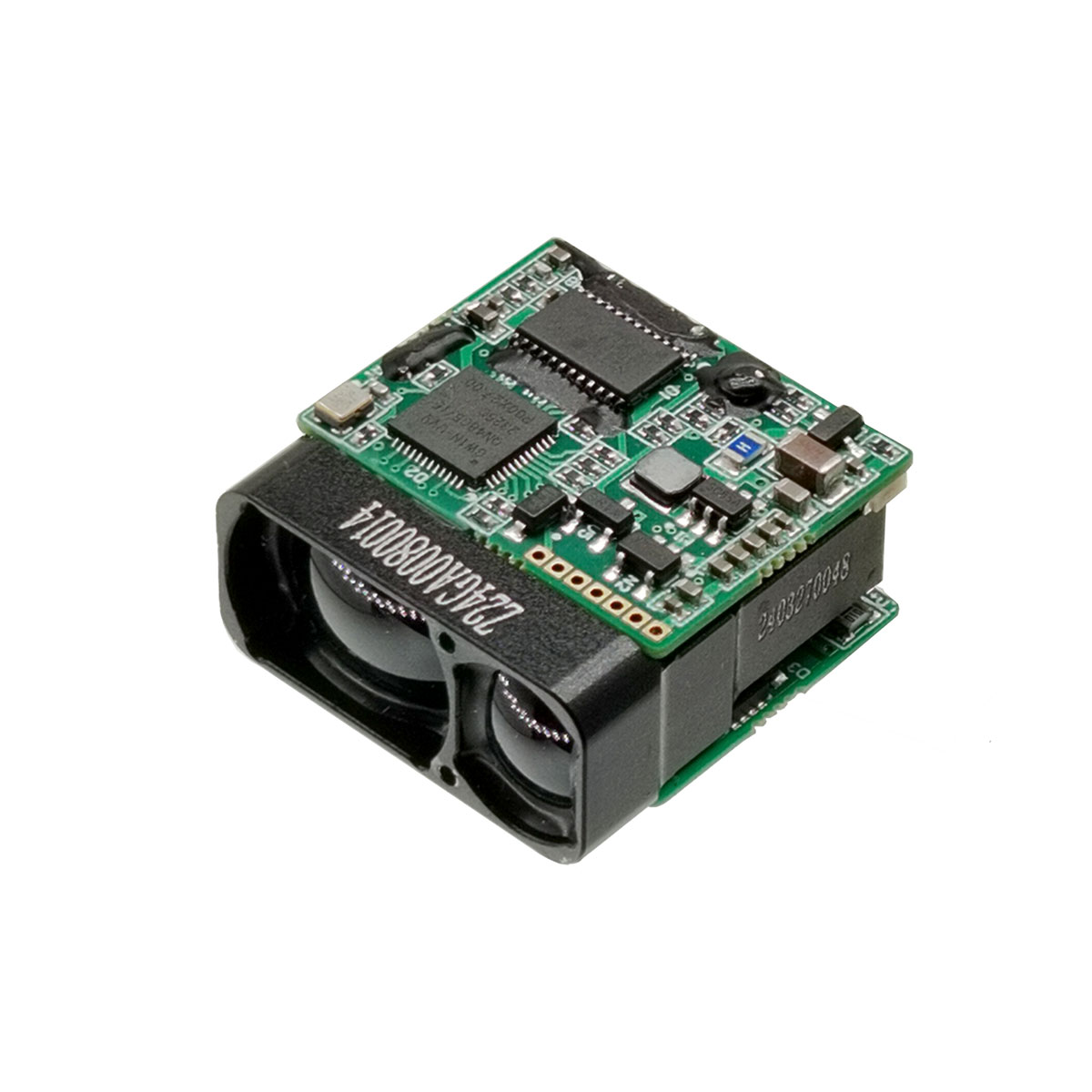

Rajah 1 Penampilan Produk

Menerima bidang pandangan

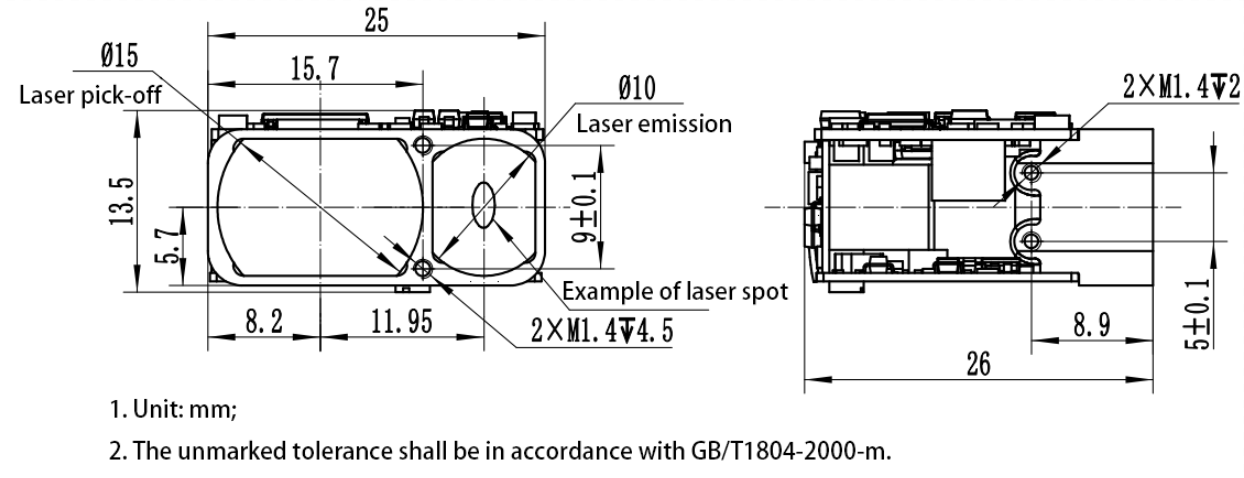

Dimensi luaran antara muka mekanikal dan optik ditunjukkan dalam Rajah 2.

Rajah 2 Rajah antara muka mekanikal dan optik

Antara muka elektrik

Keperluan antara muka elektrik adalah seperti berikut:

a) voltan bekalan kuasa: 3V ~ 5.5V (nilai tipikal 3.3V atau 5V);

b) Penggunaan kuasa siap sedia: ≤ 0.8W;

c) Penggunaan kuasa purata: ≤ 1W;

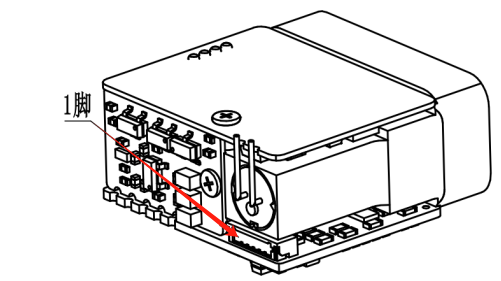

d) Akhir komputer atas mencapai ujian silang silang dengan penyambung mesin pengukuran jarak 0.8WTB-6AB-01 (YUEQING HUABAO) melalui penyambung 0.8WTB-6Y-2. Definisi bekalan kuasa dan pin pelabuhan komunikasi pada hujung rangefinder ditunjukkan dalam Jadual 1, dan kedudukan pin penyambung ditunjukkan dalam Rajah 3.

Jadual 2 Definisi Pin Elektrik Produk

Pin	Pelabelan	Definisi ciri elektrik	Arah isyarat
1	Kuasa-en
2	Ttl_rxd	Port input isyarat	Komputer tuan rumah ke Rangefinder
3	Ttl_txd	Port output isyarat	b) Penggunaan kuasa siap sedia: ≤ 0.8W;
4	NC
5	Bekalan kuasa+
6	Gnd

Rajah Sambungan Elektrik

Komunikasi modul

Data

U Baud Rate: 115200bps;

U format penghantaran byte tunggal: termasuk 1 Bit mula, 8 bit data, tiada cek, 1 berhenti bit, data 8bit dihantar terlebih dahulu di rendah dan kemudian tinggi;

Protokol
Perintah tunggal

Nota: Hantar kod pengesahan = byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Menerima kod pengesahan = byte 1 + byte 2 + byte 3 + byte 4 + byte 5 + byte 6 + byte 7.

Hantar ke Modul Ranging

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	0x88	0xff	0xff	0xff	0xff	Semak kod

Modul Ranging kembali

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	0x88	status	0xff	Data_h	Data_l	Semak kod

Status = 0, pengukuran tunggal gagal; Data_h = 0xff, data_l = 0xff; status = 1, pengukuran tunggal berjaya; Data_h = hasil pengukuran yang tinggi; Data_l = byte rendah hasil pengukuran.

Perintah yang berterusan

Nota: Hantar kod pengesahan = byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Menerima kod pengesahan = byte 1 + byte 2 + byte 3 + byte 4 + byte 5 + byte 6 + byte 7.

Hantar ke Modul Ranging

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	Freq	0xff	0xff	0xff	0xff	Semak kod

Modul Ranging kembali

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	Freq	status	0xff	Data_h	Data_l	Semak kod

Status = 0, pengukuran berterusan gagal; Data_h = 0xff, data_l = 0xff; status = 1, pengukuran berterusan berjaya; Data_h = byte tinggi hasil pengukuran; Data_l = byte rendah hasil pengukuran.

Freq = 0x89,1Hz untuk Ranging; Freq = 0xa9,2Hz untuk mulai; Freq = 0xb9,5Hz untuk berkisar; Freq = 0xf9 untuk mod penentukuran paksi (status paksi dihantar semula sekali selepas menerima arahan penentukuran paksi).

Berhenti mengukur

Hantar ke Modul Ranging:

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	0x8e	0xff	0xff	0xff	0xff	Semak kod

Modul Ranging kembali:

byte	1	2	3	4	5	6	7	8
Penerangan	0x55	0xaa	0x8e	status	0xff	0xff	0xff	Semak kod

Status = 0, pengukuran berterusan gagal ditutup; Status = 1, pengukuran berterusan berjaya ditutup.

Nota: Data dikembalikan dalam heksadesimal, dan semua hasil data akan dikeluarkan dengan mengalikan data sebenar sebanyak 10;

Contoh: Dist = 2000.3m, data output adalah 20003, yang ditukar menjadi heksadesimal sebagai 4e23, iaitu, data1 = 0x4e dan data2 = 0x23.
