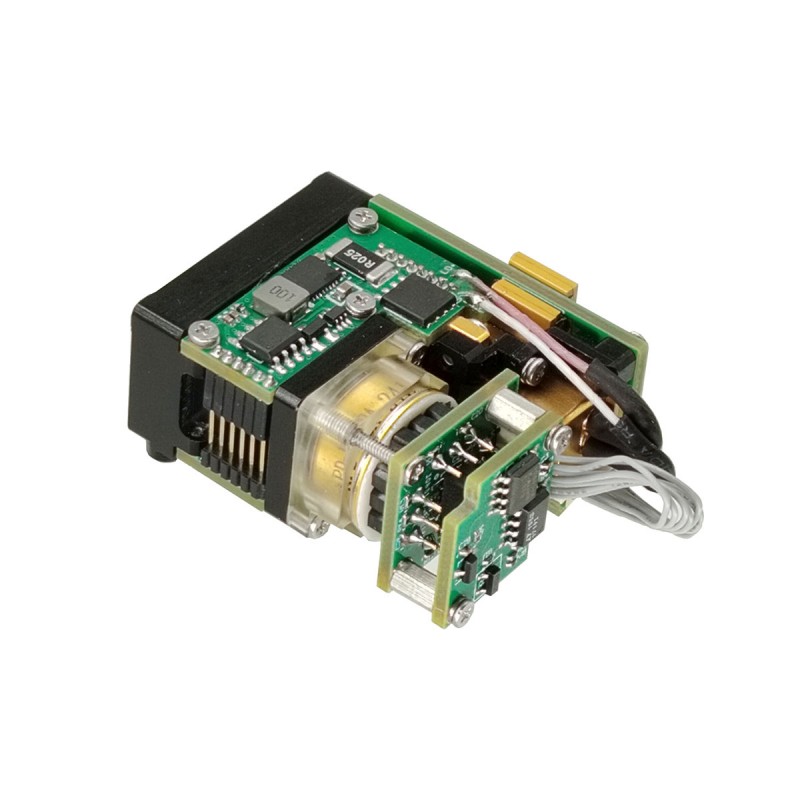

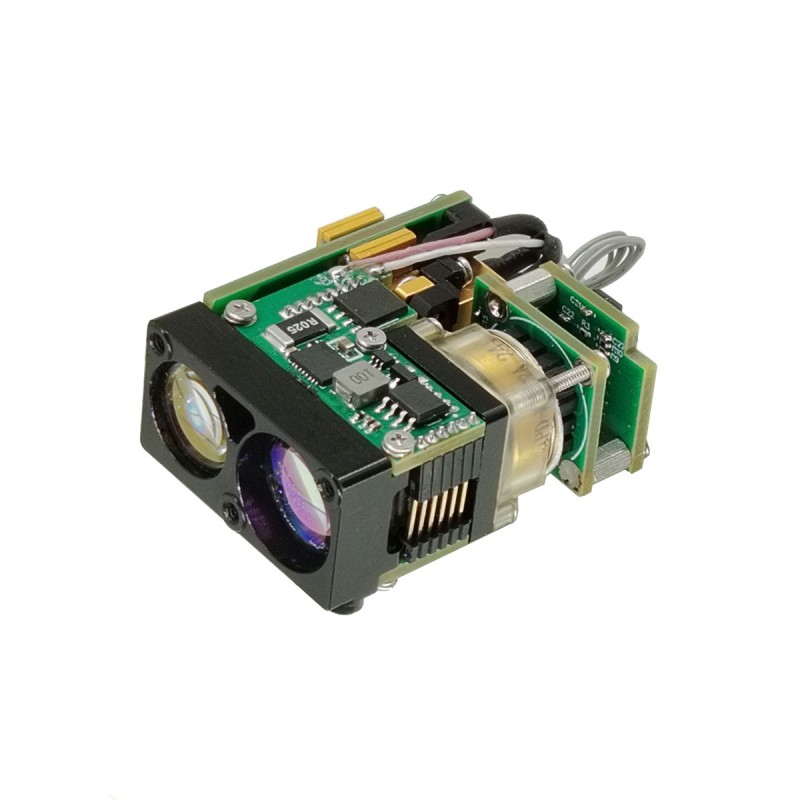

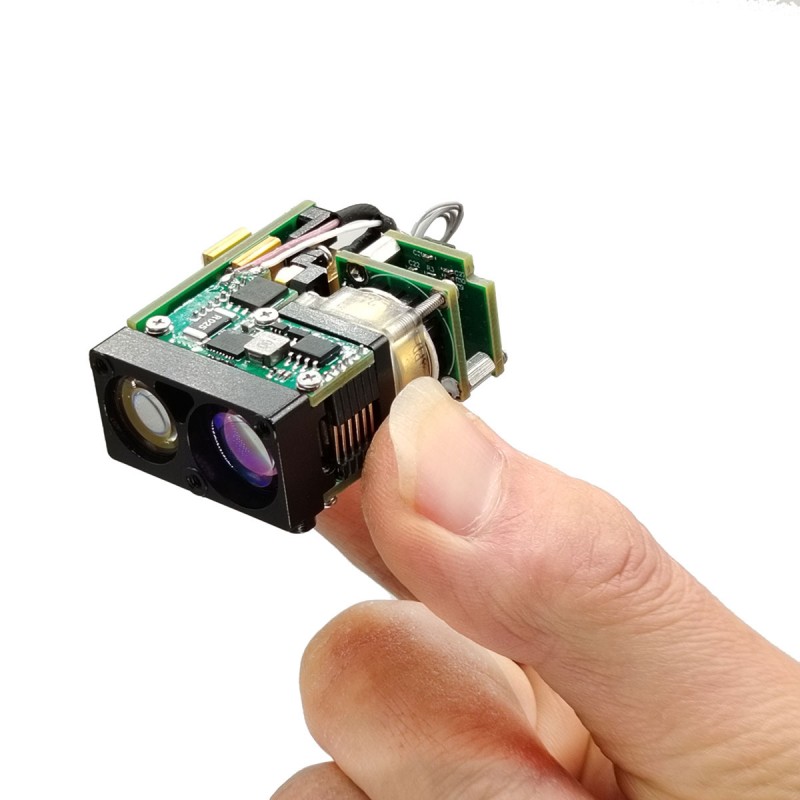

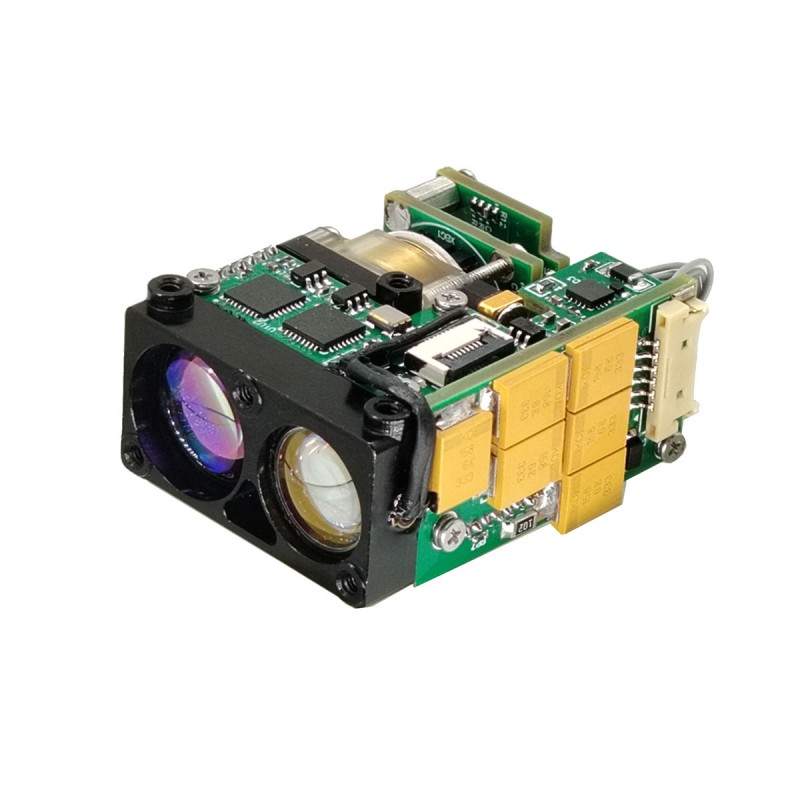

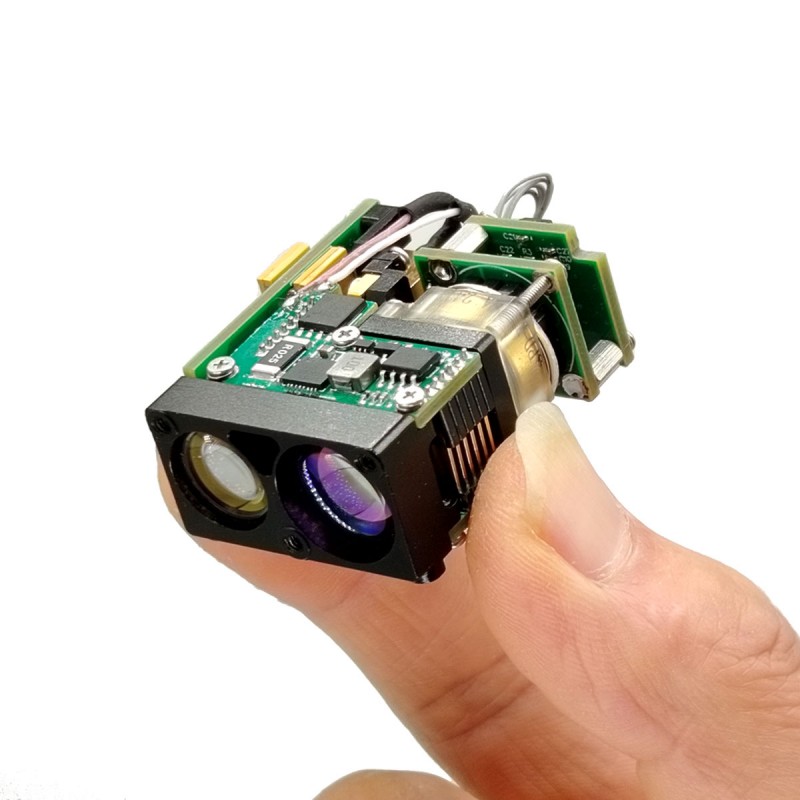

Modul Rangefinder Laser 3km Mata

STA-B30X adalah modul pengukuran jarak laser mata manusia, yang dapat mengesan jarak sasaran dan menghantar jarak yang diukur ke komputer atas melalui komunikasi bersiri. Keterlihatan ≥ 12km, pemantulan sasaran ≥ 0.3, kelembapan ≤ 80%, kenderaan (2.3m × 2.3m sasaran) jarak jarak ≥ 3km.

Hantar Pertanyaan

Penerangan Produk

Fungsi utama

(1) Single Ranging dan Berterusan;
(2) memberi respons kepada perintah laser, dan boleh berhenti dari bila -bila masa mengikut arahan berhenti;
(3) data jarak jauh dan maklumat status sekali setiap nadi semasa pengukuran jarak;
(4) Ia boleh melaporkan bilangan kumulatif denyutan laser yang dihantar (tiada kehilangan kuasa ke bawah);
(5) pemilihan jarak, petunjuk sasaran depan dan belakang;
(6) Fungsi ujian diri.

Indeks Prestasi Produk

Item	Parameter teknikal	Arahan
Model	STA-B30X
Panjang gelombang kerja	1535 ± 5nm
Keselamatan Mata	Kelas 1 (IEC 60825-1)
Menerima aperture	Φ13mm
Aperture pelepasan	Φ13mm
Keupayaan berkisar	15-5000m
Julat jarak	≥5000m	Sasaran bangunan besar, reflektif: 0.6, penglihatan pemerhati 20 km
	≥3000m	Sasaran NATO
	≥2000m	Sasaran manusia
	≥600m	Sasaran UAV
Julat mini	15m
Pengesanan pelbagai sasaran	Sehingga 3 Sasaran
Ketepatan yang berlainan	± 1m	3d
Kekerapan antara	1 ~ 10Hz boleh laras
Kadar ketepatan	≥98%
Kadar penggera palsu	1%
Sudut divergensi	≤0.6mrad
Antara muka komunikasi	Ttl	Antara muka RS422/RS232 boleh disesuaikan
Voltan	DC5 ~ 16V
Penggunaan kuasa	≤1.2w (@1Hz)	Kuasa kerja
Penggunaan kuasa	≤5w	Kuasa puncak
Kestabilan paksi optik laser	≤0.05mrad
Ralat selari	≤0.3mrad	Kesalahan Paralelisme Paksi Optik Untuk Rujukan Pemasangan
Kejutan mekanikal	75g, 1ms
Suhu kerja	-40 ℃～+70 ℃
Suhu penyimpanan	-55 ℃～+75 ℃
Kebolehpercayaan	MTBF ≥ 1500H
Saiz	≤43 × 31 × 16mm
Berat	≤44g
Fungsi utama		Sasaran pertama dan terakhir, pelbagai sasaran, selektiviti jarak jauh

Nota:

1) saiz sasaran NATO 2.3 m × 2.3 m; Saiz sasaran manusia 0.5 m × 1.7 m; Saiz sasaran UAV 0.2 m × 0.3 m; Reflektiviti 30%, kelembapan ≤80%, penglihatan pemerhati ≥ 12km

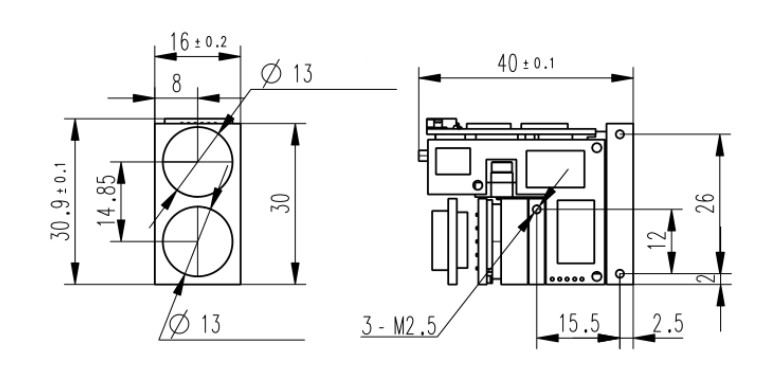

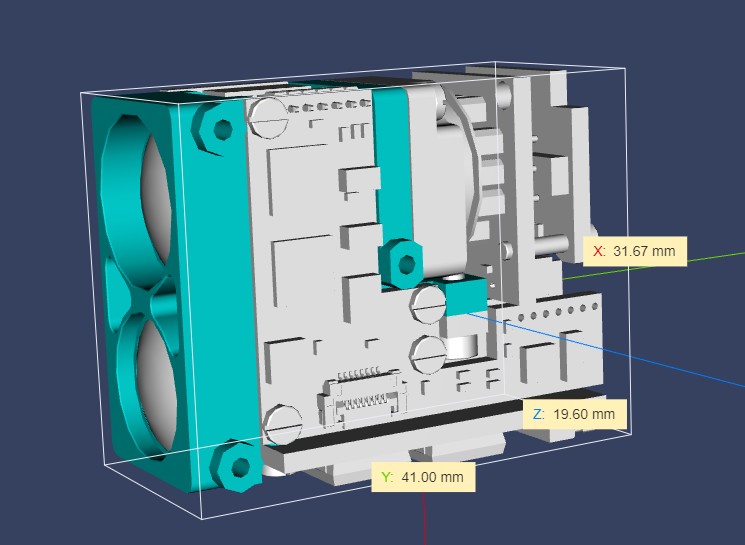

Antara muka pemasangan struktur

Keperluan antara muka elektrik

Antara muka komunikasi: UART (TTL_3.3 v), 115200 bps, 1 Bit mula, 8 bit data, 1 berhenti tidak, tiada bit pariti;

Jadual 1 Definisi Teras

Pin	Definisi	Warna garis	Nota
1	Bekalan kuasa +	Merah	4.5-16V
2	Bekalan Kuasa -	Hitam	Gnd
3	Power_on	Putih	Kuasa pada kawalan TTL_3.3V tahap, modul pada (> 2.7V), modul off (<0.3V)
4	UART_TX	Kuning	Pengirim Pelabuhan Serial
5	UART_RX	Hijau	Penerima Pelabuhan Serial
6	Gnd	Hitam	Tanah pelabuhan bersiri

Modul OEM/ODM dan penyelesaian tersuai

B0815X direka untuk penyepadu sistem yang mencari penyelesaian laser yang mudah, kuat dan padat. Ia menyediakan prestasi yang boleh dipercayai dalam pelbagai aplikasi.

Ia sangat kecil, ultra-cahaya, mempunyai penggunaan kuasa yang rendah dan boleh diukur dalam jarak jauh. Ia sesuai untuk peranti pegang tangan (pengimejan terma), aplikasi pemasangan senjata, sistem mudah alih dan suite sensor ringan dan kenderaan udara tanpa pemandu atau UGV.
