Modul Pencari Julat 4000m

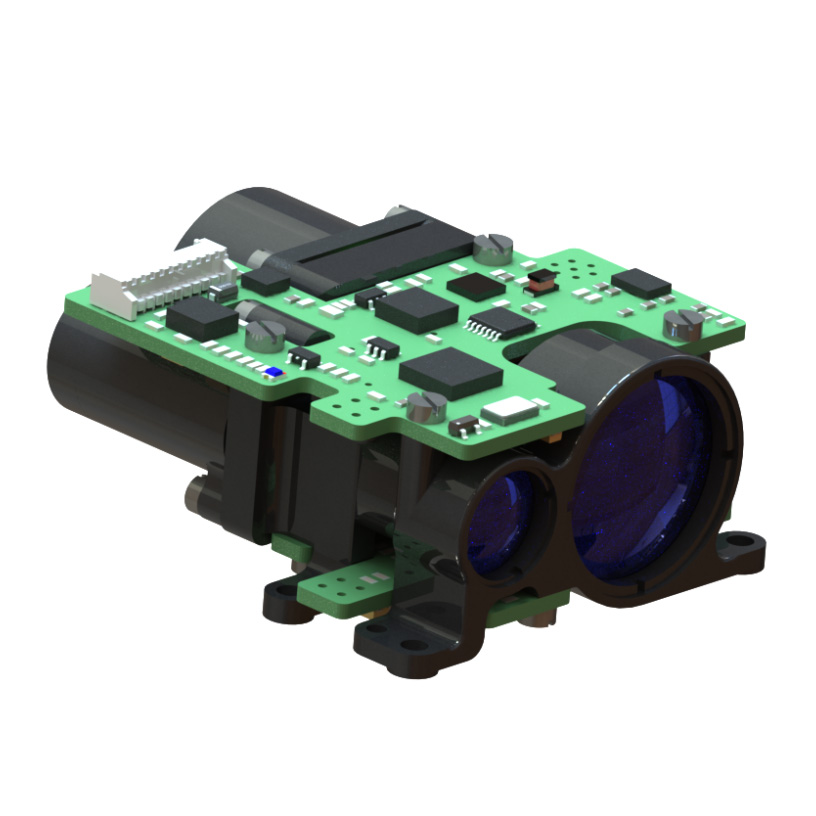

STA-DY0407X 4000M Range Finder Module mengamalkan modul laser kaca erbium yang selamat 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa yang rendah, saiz kecil, ketepatan tinggi dan keselamatan mata.
Model:STA-DY0407X
Hantar Pertanyaan
Penerangan Produk
STA-DY0407X mengamalkan modul laser kaca erbium yang selamat 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa yang rendah, saiz kecil, ketepatan tinggi dan keselamatan mata.
Julat pengukuran maksimum: 4000m (2.3x4.6m kenderaan) 7000 m (dinding putih)
Ketepatan antara ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤ 75g
Julat pengukuran maksimum: 4000m (2.3x4.6m kenderaan) 7000 m (dinding putih)
Ketepatan antara ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤ 75g
Ciri -ciri produk
1.
2. Menggunakan teknologi reka bentuk optik yang tidak terma, dengan keupayaan penindasan bunyi optik yang baik, prestasi jarak jauh dan prestasi optik suhu tinggi dan rendah;
3. Antara muka dalaman litar mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.
2. Menggunakan teknologi reka bentuk optik yang tidak terma, dengan keupayaan penindasan bunyi optik yang baik, prestasi jarak jauh dan prestasi optik suhu tinggi dan rendah;
3. Antara muka dalaman litar mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.
Indeks Prestasi Produk
| Item | Indeks | |
| Model | STA-DY0407X | |
| Panjang gelombang operasi | 1535nm ± 10nm | |
| Julat jarak | 50-7000m | |
| Keupayaan berkisar | 7000m | Sasaran besar, penglihatan ≥ 16km |
| 4000m | Keterlihatan ≥ 8km, sasaran dengan 0.3 pemantulan untuk kenderaan 2.3m × 4.6m | |
| Kelembapan | ≤ 60% | |
| Ketepatan yang berlainan | ± 1m | |
| Kadar ketepatan | ≥98% | |
| Sudut divergensi | ≤0.5mrad | |
| Kekerapan antara | Sekali, 1Hz, 5Hz | |
| Saiz | ≤57mm × 50mm × 30mm | |
| Voltan | 10V ～ 14V | |
| Penggunaan kuasa kerja | Penggunaan kuasa purata: ≤ 3w | |
| Penggunaan kuasa siap sedia | ≤1w | |
| Suhu kerja | -40 ℃～+60 ℃ | |
| Suhu penyimpanan | -50 ℃～+70 ℃ | |
| Berat | ≤75g | |
Antara muka pemasangan struktur
Sorotan Modul Pencari Julat 4000m
● ringan dengan hanya 130 g
● Mengukur kuat sehingga 10 km
● Menanggakan kejutan senjata paling keras sehingga 1600g
● Penggunaan kuasa yang sangat rendah
● Ketepatan pengukuran tinggi 1 m
● Julat suhu operasi yang luas dari -40 ° C hingga +65 ° C
● Mengukur kuat sehingga 10 km
● Menanggakan kejutan senjata paling keras sehingga 1600g
● Penggunaan kuasa yang sangat rendah
● Ketepatan pengukuran tinggi 1 m
● Julat suhu operasi yang luas dari -40 ° C hingga +65 ° C
Aplikasi
● Peranti dipasang senjata
● Peranti pegang tangan
● Sistem pemerhatian dan pengawasan
● Suite Sensor untuk UAV dan UGV
● Peranti pegang tangan
● Sistem pemerhatian dan pengawasan
● Suite Sensor untuk UAV dan UGV
Indeks Prestasi Produk
| Prestasi | |
| Julat maksimum | 10000m |
| Prestasi pelbagai pada sasaran beamfilling Reflektiviti: 60%, penglihatan pemerhati 25 km |
8000m |
| Prestasi pelbagai pada saiz sasaran 2.3 × 2.3 m Reflektiviti: 30%, penglihatan pemerhati 25 km |
7000m |
| Prestasi pelbagai pada saiz sasaran 1 × 1 m Reflektiviti: 10%, penglihatan pemerhati 25 km |
6000m |
| Julat minimum | 20m |
| Ketepatan Julat | ± 1m |
| Kadar pengulangan | 1-10Hz |
| Pengesanan sasaran berganda | 3 sasaran |
| Panjang gelombang | 1535nm |
| Perbezaan | 0.5mrad |
| Keselamatan Mata Per IEC 60825-1 | Kelas laser 1 |
| Ciri -ciri alam sekitar | |
| Julat suhu operasi | -40 ℃ ~+65 ℃ |
| Julat suhu penyimpanan | -50 ℃ ~+75 ℃ |
| Kejutan (separuh sinus) pada 0.6 ms dalam arah X-, Y- dan Z | 1000g |
| Ciri -ciri fizikal | |
| Berat | ≤130g |
| Dimensi (panjang/lebar/ketinggian) | ≤87mm*58mm*43mm |
| Antara muka | |
| Antara muka komunikasi | Tahap UART (3.3 V LVCMOS) Rs422 |
| Bekalan kuasa | 4.5V ~ 12V |
Dimensi
