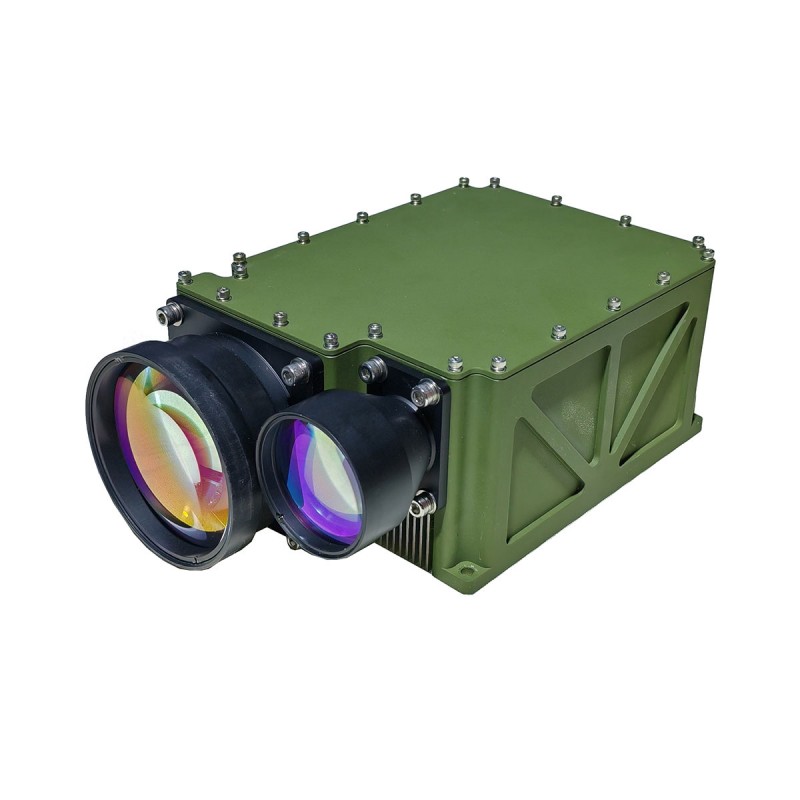

Modul Rangefinder Laser 5km untuk Ststem Anti Drone

STA-WR5000X adalah modul laser yang berdedikasi untuk mengukur sasaran UAV. Ia dibangunkan berdasarkan laser YAG 1064nm, yang menampilkan sudut perbezaan besar sehingga 1MRAD dan rasuk laser berkualiti tinggi. Ia boleh dengan mudah mengunci sasaran UAV dengan kawasan refleksi 0.1m² pada jarak 5km dan mengukur sasaran UAV dengan kawasan refleksi 2 hingga 10km jauhnya.

Hantar Pertanyaan

Penerangan Produk

a) mampu memeriksa fungsi respons maklumat diri;
b) mampu lokasi kesalahan dan maklum balas mod kesalahan;
c) mampu komunikasi bersiri.

Parameter produk

Model	STA-WR5000X	Nota
Panjang gelombang	1064nm
Sudut divergensi	1 ± 0.1mard
Julat Max	≥5000m	Kawasan reflektif 0.1 m² UAV
Julat Max	≥10000m	Kawasan reflektif 2 m² UAV
Mini Muling	≤200m
Ketepatan	± 2m (RMS）
Kekerapan antara	1. 5, 10, 20Hz laras
Antara muka	RS422	Boleh disesuaikan
Voltan bekalan	24V	Boleh disesuaikan
Bukan parallelism antara paksi optik dan satah rujukan pemasangan	≤2mrad
Penggunaan kuasa	Nilai puncak ≤ 150w, purata ≤ 100w;
Suhu operasi	-40 ℃～+60 ℃
Suhu penyimpanan	-50 ℃～+70 ℃
Saiz	≤216 × 125 × 84mm
Berat	≤2kg

Catatan:
1.Ranging Range Description: Julat akan berubah di bawah keadaan ujian yang berbeza dan sasaran ujian, jika anda mengesan sasaran khas, sila hubungi bahagian jualan untuk mengesahkan;
2. Minimum Julat: turun naik 30m-100m, disyorkan untuk 50m selepas penggunaan biasa; Oleh kerana tenaga laser adalah besar, penggunaan jarak dekat boleh membakar cip pengesan, jadi dalam debugging, sila bawa penutup cermin yang baik untuk mengelakkan cip pengesan dibakar.

Nota: Keterlihatan ≥ 20km, kelembapan ≤ 80%, pemantulan sasaran UAV 0.3.

Antara muka elektrik

Pin	Tentukan	Nota
1	Vcc	+24V Anodal
2
3
4
5	Gnd	Tiang negatif bekalan kuasa
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Komunikasi GND
14	Syn+	RS422 Sistem Masa Luaran Berbeza, Lebar> 10US.
15	Syn-	RS422 Sistem Masa Luaran Berbeza, Lebar> 10US.
