Modul pencari jarak 5km

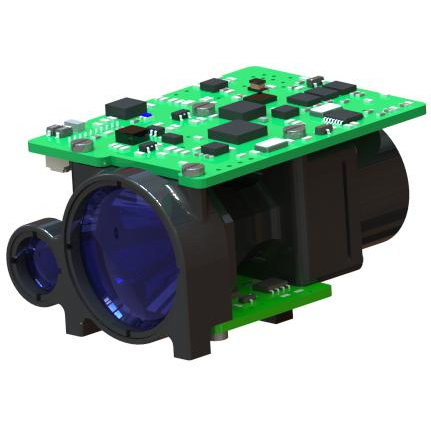

STA-D0508X 5km Range Finder Module mengamalkan modul laser kaca Erbium 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa yang rendah, struktur padat, ketepatan tinggi, jarak pengukuran panjang dan keselamatan mata manusia.

Hantar Pertanyaan

Penerangan Produk

Julat Pengukuran Maksimum: 5000m (2.3x2.3m CAR) 8000 m (Bangunan)
Ketepatan jarak ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤85g

Ciri Modul Pencari Julat 5km

1.
2. Menggunakan bidang pandangan yang kecil, teknologi reka bentuk optik yang tidak termal, dengan keupayaan penindasan bunyi optik yang baik, prestasi jarak dekat dan prestasi optik suhu tinggi dan rendah;
3. Antara muka dalaman litar mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.

Indeks Prestasi Produk untuk Modul Rangefinder Laser STA-D0508X

Item	Indeks
Model	STA-D0508X
Panjang gelombang operasi	1535nm ± 10nm
Julat jarak	50m-8000m
Keupayaan berkisar	8000m	Sasaran besar, penglihatan ≥ 25km
	5000m	Keterlihatan ≥10km, sasaran dengan 0.3 pemantulan untuk kenderaan 2.3m × 2.3m
Kelembapan	≤ 80%
Ketepatan yang berlainan	± 1m
Kadar ketepatan	≥98%
Resolusi pelbagai	≤40m
Sudut divergensi	≤0.5mrad
Kekerapan antara	Sekali, 1Hz, 5Hz, (10Hz dipilih)
Saiz	≤62mm × 42mm × 32mm
Voltan	10V ～ 14V
Penggunaan kuasa kerja	≤4w
Penggunaan kuasa siap sedia	≤1.8w
Suhu kerja	-40 ℃～+60 ℃
Suhu penyimpanan	-55 ℃～+70 ℃
Berat	≤85g

Interface Pemasangan Struktur untuk Modul Rangefinder Laser STA-D0508X

Antara muka elektrik untuk sensor pengukur STA-D0508X

Keperluan antara muka elektrik adalah seperti berikut:
Voltan bekalan kuasa: 12V (10V ~ 14V);
Penggunaan Kuasa Kerja: ≤ 4W;
Penggunaan kuasa siap sedia: ≤ 1.8W.
Hujung komputer atas bersambung dengan hujung rangefinder melalui penyambung 10pin dengan jarak 1.25mm. Takrif pin bekalan kuasa dan pelabuhan komunikasi ditunjukkan dalam jadual berikut, dan kedudukan pin 1 penyambung ditunjukkan dalam angka berikut.

Definisi pin Bekalan Kuasa dan Pelabuhan Komunikasi di Rangefinder End

Nombor pin	Nombor	Definisi ciri elektrik	Nota
P-1	Vin+	Kuasa input positif
P-2	Vin-	Tiang negatif kuasa input
P-3	NC
P-4	Rs422_txd+	Port output isyarat	Rangefinder untuk menjadi tuan rumah komputer
P-5	Rs422_txd-	Port output isyarat	Rangefinder untuk menjadi tuan rumah komputer
P-6	Rs422_rxd-	Port input isyarat	Komputer atas ke Rangefinder
P-7	RS422_RXD+	Port input isyarat	Komputer atas ke Rangefinder
P-8	Gnd	RS422 Ground Wire	Kawat tanah komunikasi
P-9	Hakim	/	/
P-10	Swink	/	/
