Modul Pencari Julat Laser 65km

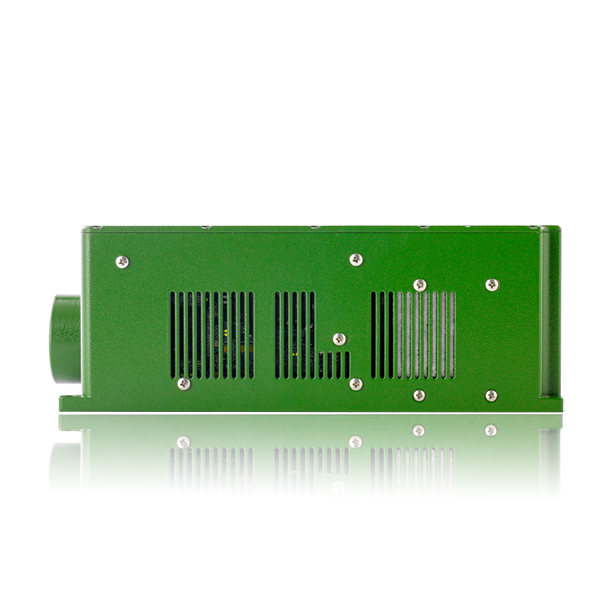

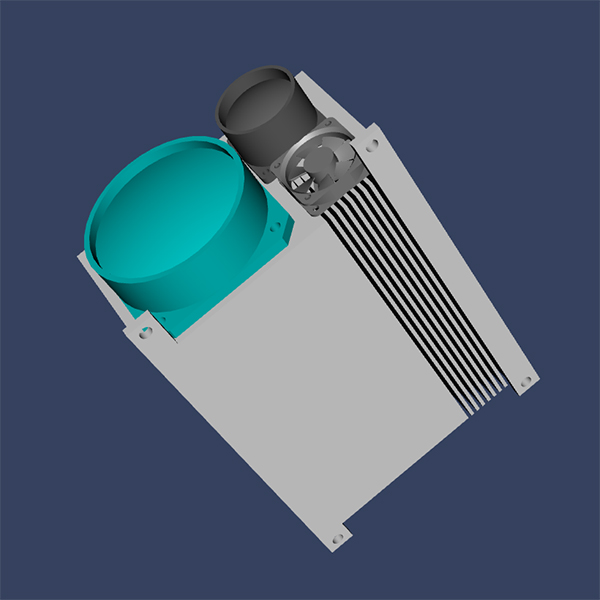

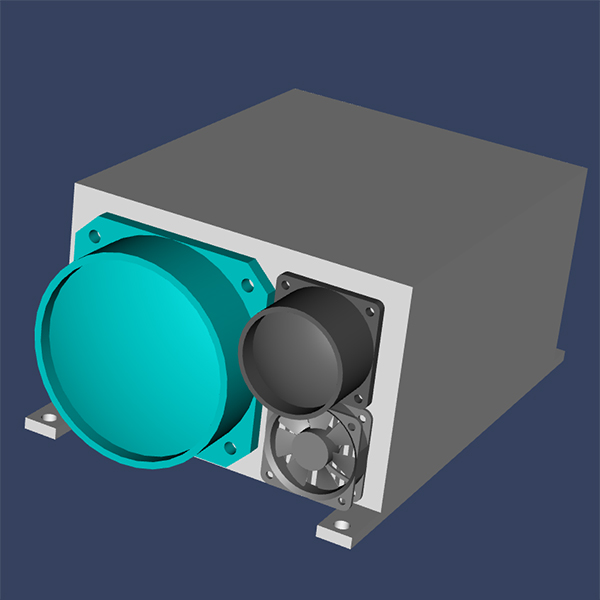

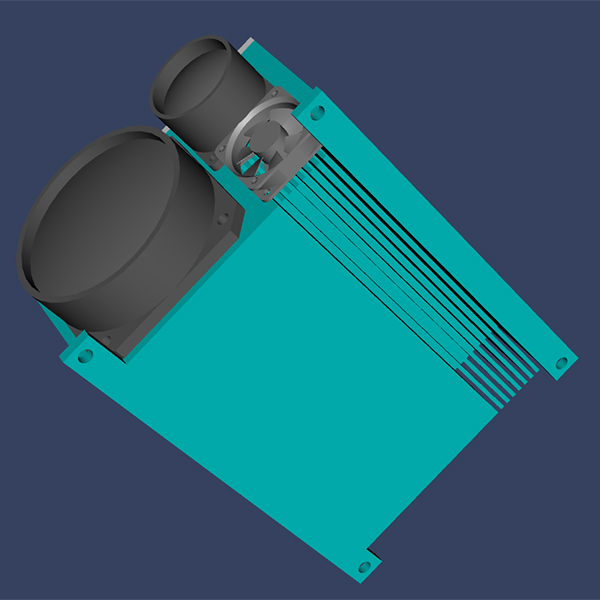

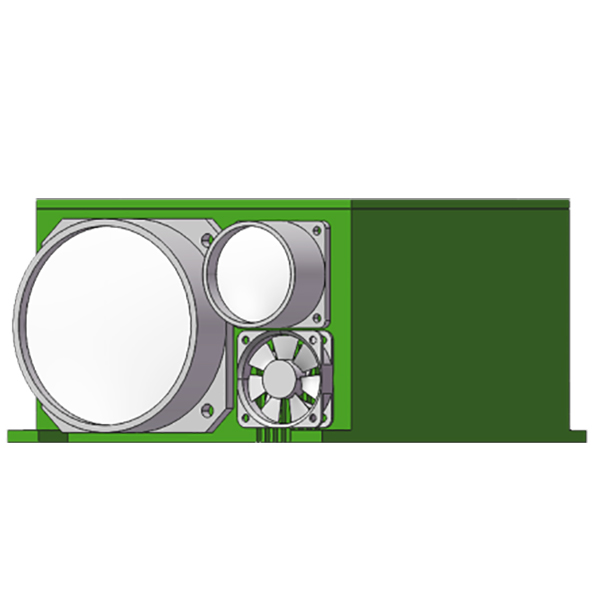

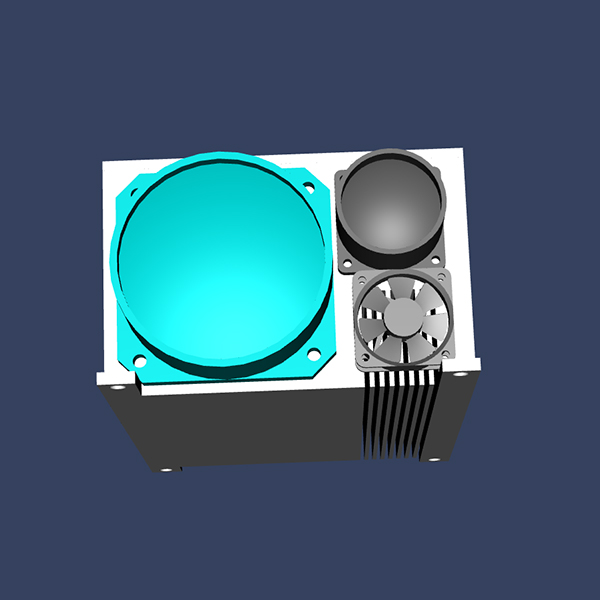

Modul pengintai laser jarak jauh M3065x ialah pengintai laser nadi tentera yang direka untuk pesawat, kenderaan udara tanpa pemandu, kereta kebal, artileri dan senario aplikasi lain.Ia mempunyai kelebihan saiz kecil, ringan, penggunaan kuasa rendah, prestasi stabil, jarak pengukuran yang panjang, hayat perkhidmatan yang panjang, keselamatan mata dan sebagainya. JIOPTICS® ialah peralatan teknikal yang penting untuk meningkatkan ketepatan sasaran produk. Selamat datang untuk membeli Modul Pencari Julat Laser 65km daripada kami.
Julat julat: Keterlihatan dalam keadaan tidak kurang daripada 40km, untuk kenderaan (sasaran 2.3mX2.3m), 0.3 pantulan meresap, jarak julat â¥30000m;Keterlihatan dalam keadaan tidak kurang daripada 40km, sasaran besar, jarak julat â ¥65000m;
Model:M3065X
Hantar Pertanyaan Muat Turun PDF
Penerangan Produk
JIOPTIK
| Parameter |
Spesifikasi |
Catatan. |
| Panjang gelombang |
1570±5nm |
|
| Keupayaan jarak |
200m~65km |
|
| Kebolehan berkisar |
â¥30km(2.3m×2.3m, kenderaan pemantulan 0.3, keterlihatanâ¥35km) |
Kelembapanâ¤80% |
| â¥65km(untuk sasaran besar, keterlihatanâ¥40km) |
||
| Ketepatan julat |
±5m |
|
| Kadar pengulangan berkisar |
1~10hz (boleh laras) |
|
| Ketepatan |
â¥98% |
|
| Sudut perbezaan |
â¤0.6mrad |
|
| Menerima |
80mm |
|
| Antara muka komunikasi |
RS422 |
|
| Voltan bekalan |
DC18~32V |
|
| Kuasa operasi |
â¤50W(@1hz) |
Diuji di bawah suhu bilik |
| Bersedia |
â¤20W |
Diuji di bawah suhu bilik |
| Dimensi |
â¤225mm×150mm×100mm |
|
| Berat badan |
â¤3.8kg |
|
| Suhu |
-40â~65â |
|
| Melepaskan haba |
Penyejukan udara |
|
Antara muka komunikasi
| Talian NO. |
Definisi |
Catatan. |
|
1 |
Arus terus |
24V Arus terus |
|
2 |
||
|
3 |
||
|
4 |
||
|
5 |
GND(arus terus) |
24V GND |
|
6 |
||
|
7 |
||
|
8 |
||
|
9 |
Port bersiri |
RS422 |
|
10 |
Port bersiri |
|
|
11 |
Port bersiri |
|
|
12 |
Port bersiri |
|
|
13 |
RS422 |
|
|
14 |
SYN |
Pencetus luaran pembezaan RS422, lebar ï¼10us |
|
15 |
SYN- |
Dimensi
Pengiraan keupayaan julat
(1) Sasaran dan keperluan syarat
Keterlihatanâ¥40km
Kelembapanâ¤80%
Untuk kenderaan berdimensi 2.3m×2.3m
Reflektif=0.3
Keupayaan jarak jauhâ¥30km
(2)Analisis dan pengesahan
Parameter utama yang mempengaruhi keupayaan julat ialah kuasa puncak laser, sudut perbezaan, pemancaran dan penerimaan, panjang gelombang laser, dsb.
Untuk pencari jarak laser ini, ia memerlukanâ¥5MW kuasa puncak laser, sudut perbezaan 0.6mrad, panjang gelombang 1570nm, pemancaranâ¥90%, hantaran terimaâ¥80% dan penerima 80mm
Ia adalah pencari jarak laser untuk sasaran kecil, keupayaan julat boleh dikira dengan formula berikut. Formula julat untuk sasaran kecilï¼
: Kuasa optik yang boleh dikesan
: Kuasa pemancar laser rangefinder(5MW)
: Menghantar penghantaran(0.9)
: Menerima penghantaran(0.8)
: Kawasan penerimaan optik (80mm menerima
: Kawasan refleksi berkesan sasaran(5.29ã¡)
: Reflektif sasaran(0.3)
: Pekali pengecilan atmosfera(0.02)
: Keterlihatan (mengikut keadaan ujian)
: Jarak ke sasaran
Selagi kuasa optik yang boleh dikesan yang dipantulkan oleh sasaran adalah lebih besar daripada kuasa yang boleh dikesan minimum, pencari jarak laser dapat menjalin jarak ke sasaran. Untuk pencari jarak laser dengan panjang gelombang 1570nm, secara amnya, kuasa pengesanan minimum (M.D.S) APD ialah 5×10-9W.
Di bawah keterlihatan 40km dengan jarak 32km ke sasaran, kuasa pengesanan minimum adalah lebih rendah daripada M.D.S APD(5×10-9W), oleh itu, dalam keadaan dengan keterlihatan 40km, pengintai laser boleh berjulat jarak untuk (2.3m×2.3m) sasaran sehingga 31~32km(mungkin dekat atau kurang daripada 32km).
Keterlihatanâ¥40km
Kelembapanâ¤80%
Untuk kenderaan berdimensi 2.3m×2.3m
Reflektif=0.3
Keupayaan jarak jauhâ¥30km
(2)Analisis dan pengesahan
Parameter utama yang mempengaruhi keupayaan julat ialah kuasa puncak laser, sudut perbezaan, pemancaran dan penerimaan, panjang gelombang laser, dsb.
Untuk pencari jarak laser ini, ia memerlukanâ¥5MW kuasa puncak laser, sudut perbezaan 0.6mrad, panjang gelombang 1570nm, pemancaranâ¥90%, hantaran terimaâ¥80% dan penerima 80mm
Ia adalah pencari jarak laser untuk sasaran kecil, keupayaan julat boleh dikira dengan formula berikut. Formula julat untuk sasaran kecilï¼
: Kuasa optik yang boleh dikesan: Kuasa pemancar laser rangefinder(5MW): Menghantar penghantaran(0.9): Menerima penghantaran(0.8): Kawasan penerimaan optik (80mm menerima: Kawasan refleksi berkesan sasaran(5.29ã¡): Reflektif sasaran(0.3): Pekali pengecilan atmosfera(0.02): Keterlihatan (mengikut keadaan ujian): Jarak ke sasaranSelagi kuasa optik yang boleh dikesan yang dipantulkan oleh sasaran adalah lebih besar daripada kuasa yang boleh dikesan minimum, pencari jarak laser dapat menjalin jarak ke sasaran. Untuk pencari jarak laser dengan panjang gelombang 1570nm, secara amnya, kuasa pengesanan minimum (M.D.S) APD ialah 5×10-9W.
Di bawah keterlihatan 40km dengan jarak 32km ke sasaran, kuasa pengesanan minimum adalah lebih rendah daripada M.D.S APD(5×10-9W), oleh itu, dalam keadaan dengan keterlihatan 40km, pengintai laser boleh berjulat jarak untuk (2.3m×2.3m) sasaran sehingga 31~32km(mungkin dekat atau kurang daripada 32km).
