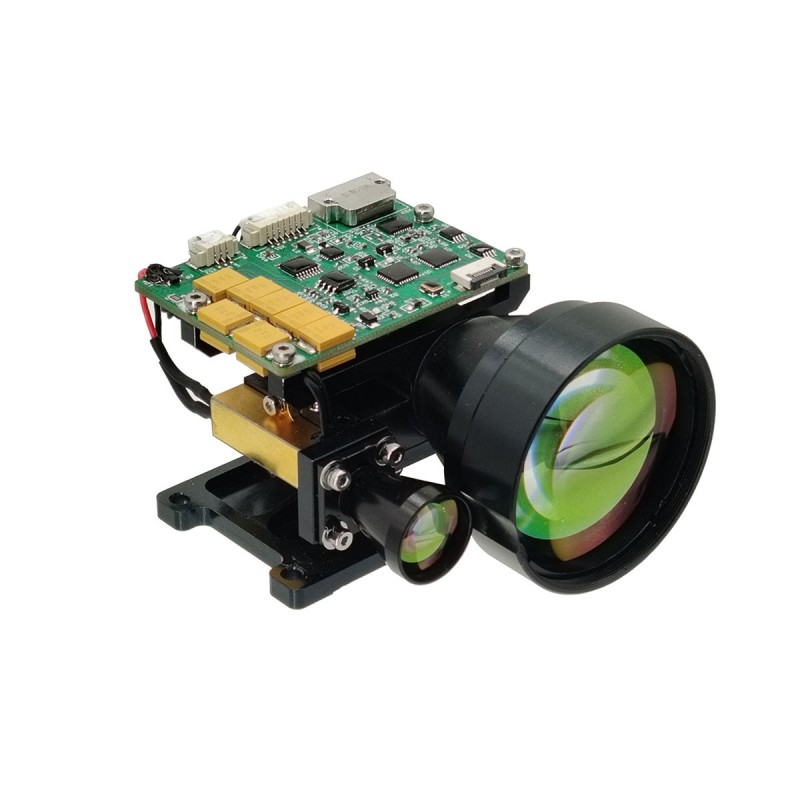

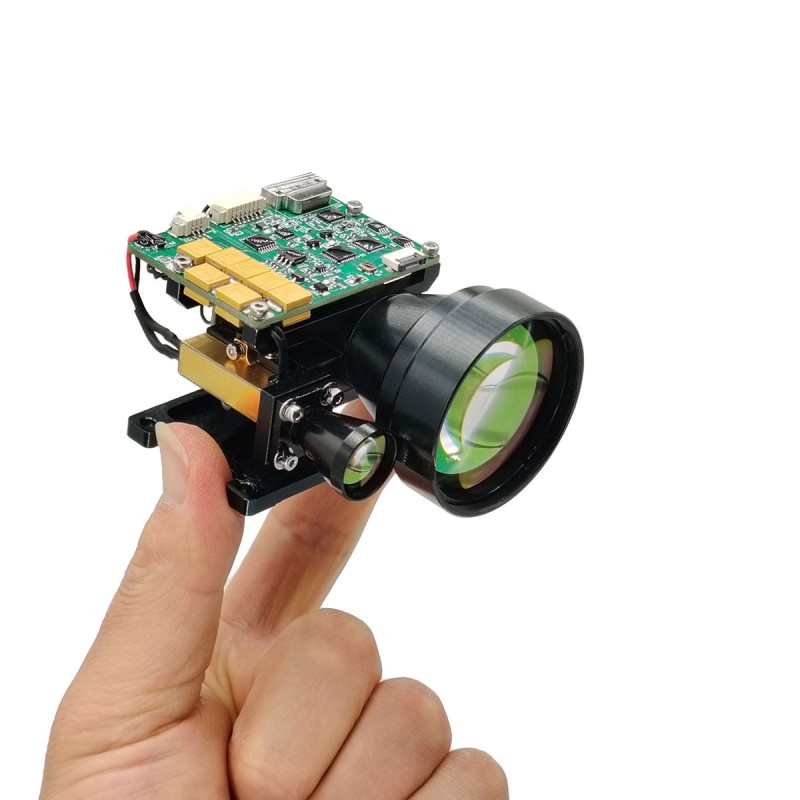

Modul Rangefinder Laser 8km yang selamat

STA-B0815X adalah modul pengukuran jarak laser mata manusia, yang dapat mengesan jarak sasaran dan menghantar jarak yang diukur ke komputer atas melalui komunikasi bersiri. Keterlihatan ≥ 15km, pemantulan sasaran ≥ 0.3, kelembapan ≤ 80%, kenderaan (2.3m × 2.3m sasaran) jarak jarak ≥8km.

Hantar Pertanyaan

Penerangan Produk

Fungsi utama

(1) Single Ranging dan Berterusan;
(2) memberi respons kepada perintah laser, dan boleh berhenti dari bila -bila masa mengikut arahan berhenti;
(3) data jarak jauh dan maklumat status sekali setiap nadi semasa pengukuran jarak;
(4) Ia boleh melaporkan bilangan kumulatif denyutan laser yang dihantar (tiada kehilangan kuasa ke bawah);
(5) pemilihan jarak, petunjuk sasaran depan dan belakang;
(6) Fungsi ujian diri.

Pengenalan Produk

Modul Rangefinder Laser B0815X adalah rangefinder laser nadi ketenteraan yang direka untuk senario aplikasi seperti pesawat, kenderaan udara tanpa pemandu, tangki, dan skop. Ia mempunyai saiz kecil, ringan, penggunaan kuasa yang rendah, prestasi yang stabil, jarak pengukuran yang panjang, dan hayat perkhidmatan yang panjang, keselamatan mata manusia dan kelebihan lain, ia adalah peralatan teknikal yang penting untuk meningkatkan ketepatan produk yang bertujuan.

Indeks Prestasi Produk

Item	Parameter teknikal	Arahan
Model	STA-B0815X
Panjang gelombang kerja	1535 ± 5nm
Keselamatan Mata	Kelas 1 (IEC 60825-1)
Menerima aperture	Φ42mm
Aperture pelepasan	Φ14mm
Keupayaan berkisar	50m-15km
Julat jarak	≥15000m	Max Range, Observer Visibility 25 km
	≥12000m	Sasaran bangunan, reflektif: 0.6, penglihatan pemerhati 25 km
	≥8000m	Sasaran NATO
	≥4000m	Sasaran manusia
	≥2500m	Sasaran UAV
Julat mini	50m
Pengesanan pelbagai sasaran	Sehingga 3 Sasaran
Ketepatan yang berlainan	± 1m	3d
Kekerapan antara	1 ~ 10Hz boleh laras
Kadar ketepatan	≥98%
Kadar penggera palsu	1%
Sudut divergensi	≤0.5mrad
Antara muka komunikasi	RS422 / RS232 / TTL
Voltan	DC18 ~ 32V
Kuasa kerja	≤1.2w (@1Hz)	Ujian suhu biasa
kuasa siap sedia	≤0.5w	Ujian suhu biasa
Kejutan mekanikal	75g, 1ms
Suhu kerja	-40 ℃～+60 ℃
Suhu penyimpanan	-45 ℃～+70 ℃
Kebolehpercayaan	MTBF ≥ 1500H
Saiz	≤79mm × 66mm × 46mm
Berat	≤120g
Fungsi utama		Sasaran pertama dan terakhir, pelbagai sasaran, selektiviti jarak jauh

Nota:

1) saiz sasaran NATO 2.3 m × 2.3 m; Saiz sasaran manusia 0.5 m × 1.7 m; Saiz sasaran UAV 0.2 m × 0.3 m; Reflektiviti 30%, penglihatan pemerhati ≥ 15km

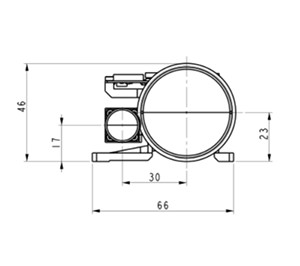

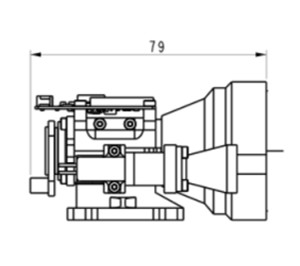

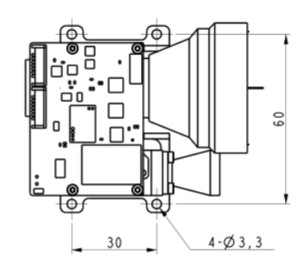

Antara muka pemasangan struktur

Antara muka luaran

Model penyambung: MDC1-15SW1
Nombor pin	Definisi	Fungsi	Catatan
1	Vee	input kuasa positif	DC18-36V
2	Gnd	tanah input kuasa
3	Rs422_t/r+	RS485+/RS422 Hantar positif
4	Rs422_t/r-	RS485+/RS422 Hantar Nagative
5	Rs422_rxd-	RS422 menerima negatif
6	RS422_RXD+	RS422 menerima positif
7	RS232-TX	RS232 Hantar
8	RS232-RX	RS232 mengambil alih
9	TTL-TX	TTL Hantar	3.3v
10	TTL-RX	TTL mengambil alih	3.3v
11	Gnd	tempat komunikasi
12	NC	Alternatif
13	NC	Alternatif
14	NC	Alternatif
15	NC	Alternatif

Kesesuaian alam sekitar

A) Suhu Kerja: -40 ℃～+60 ℃.
b) Suhu Penyimpanan: -45 ℃～+70 ℃.
C) Getaran rawak: 15 ～ 2000Hz, 3 arah. Keadaan ujian khusus ditunjukkan dalam Jadual 1.

Jadual 1 keadaan ujian getaran rawak

Nombor siri	Julat Kekerapan (Hz)	Ketumpatan Spektrum Percepatan (G2/Hz)	Masa getaran (min)
1	15 ～ 190	0.01	Getaran di setiap arah 15 minit
2	190 ～ 210	0.1
3	210 ～ 380	0.01
4	380 ～ 420	0.025
5	420 ～ 2000	0.01

Modul OEM/ODM dan penyelesaian tersuai

B0815X direka untuk penyepadu sistem yang mencari penyelesaian laser yang mudah, kuat dan padat. Ia menyediakan prestasi yang boleh dipercayai dalam pelbagai aplikasi.
Ia sangat kecil, ultra-cahaya, mempunyai penggunaan kuasa yang rendah dan boleh diukur dalam jarak jauh. Ia sesuai untuk peranti pegang tangan (pengimejan terma), aplikasi pemasangan senjata, sistem mudah alih dan suite sensor ringan dan kenderaan udara tanpa pemandu atau UGV.
