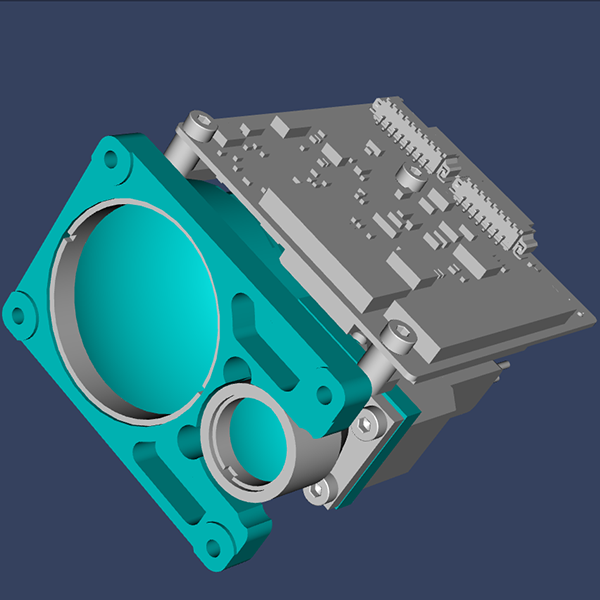

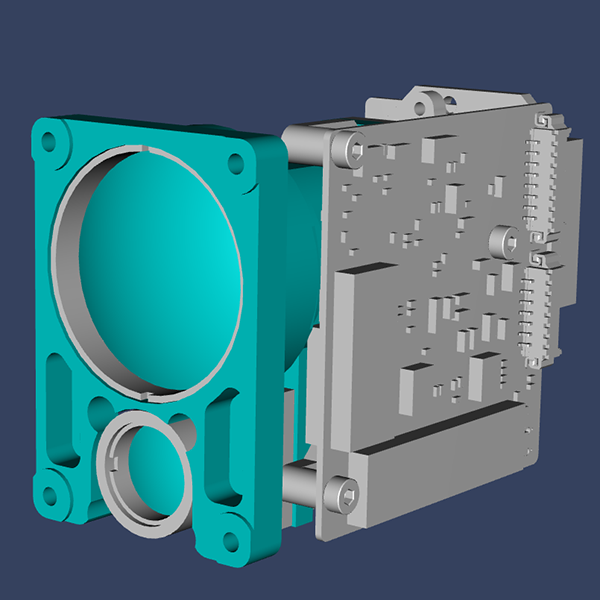

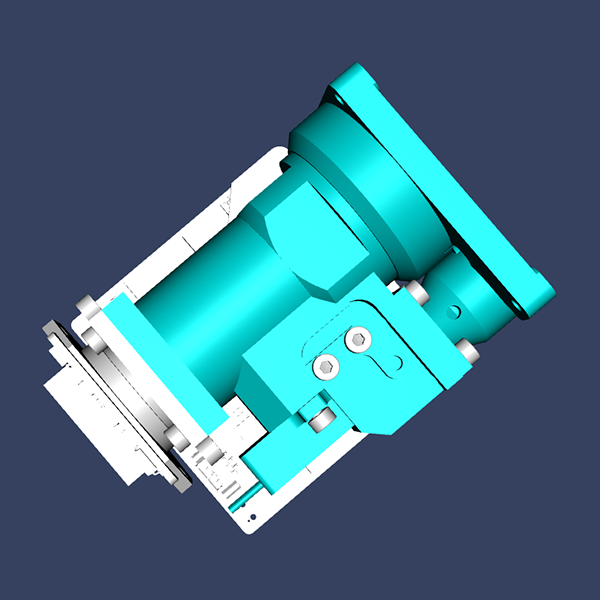

Modul Pencari Julat Laser 8km

Modul pengintai laser miniatur ialah pengintai laser nadi tentera yang direka untuk senario aplikasi seperti pesawat, kenderaan udara tanpa pemandu, kereta kebal dan senapang udara. Ia mempunyai saiz yang kecil, ringan, penggunaan kuasa yang rendah, prestasi yang stabil, jarak pengukuran yang panjang, dan hayat perkhidmatan yang panjang, Keselamatan mata manusia dan kelebihan lain, JIOPTICS® ialah peralatan teknikal yang penting untuk meningkatkan ketepatan sasaran produk. Selamat datang untuk membeli Modul Pencari Julat Laser 8km daripada kami.

Julat jarak: jarak penglihatan tidak kurang daripada 5km dalam keadaan tontonan umum, pantulan meresap ialah 0.3 untuk kenderaan (sasaran 2.3 mX2.3 m), jarak julat ⥠4000m; Keterlihatan tidak kurang daripada 10km di bawah keadaan tontonan umum, untuk kenderaan (sasaran 2.3 mX2.3 m), 0.3 sasaran pemantulan meresap, jarak julat ⥠8000m;

Model:M0408X

Hantar Pertanyaan    Muat Turun PDF

Penerangan Produk

JIOPTIK

item
Parameter teknikal
Arahan
Panjang gelombang bekerja
1535±5nm

Keupayaan jarak
50m~8km

Julat julat
50m~4km
Sasaran kenderaan 2.3m×2.3m, pantulan meresap 0.3, keterlihatan â¥5km;
50m~8km
Keamatan tenaga â¥10km, 0.3 sasaran pemantulan besar;
Ketepatan julat
±2m
3δ
Kekerapan julat
1 ~ 10 Hz boleh laras

Kadar ketepatan
â¥98%

Sudut perbezaan
â¤0.5mrad

Menerima kaliber
25mm

Antaramuka Komunikasi
422ã485ã232ãTTLï¼3.3Vï¼

voltan
DC9~36V

Penggunaan kuasa bekerja
â¤1.2W(@1hz)
Ujian suhu biasa
Penggunaan kuasa siap sedia
â¤0.2W
Ujian suhu biasa
Saiz
â¤65mm×44mm×35mm

Berat badan
â¤75g

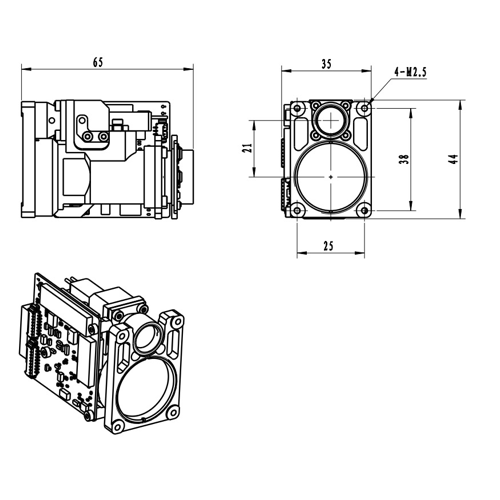

Antara muka pemasangan struktur



Antara muka luaran

Model penyambungï¼MDC1-15SW1
Pin nunmber
Definisi
Fungsi
Teguran
1
VEE
input kuasa positif
DC9-36V
2
GND
tanah input kuasa

3
RS422_T/R
RS485 / RS422 menghantar positif

4
RS422_T/R-
RS485 / RS42 menghantar negatif

5
RS422_RXD-
RS422 menerima negatif

6
RS422_RXD
RS422 menerima positif

7
RS232-TX
RS232 hantar

8
RS232-RX
RS232 mengambil alih
3.3V
9
TTL-TX
TTL hantar
3.3V
10
TTL-RX
TTL mengambil alih

11
GND
tempat perhubungan

12
NC
Alternatif

13
NC
Alternatif

14
NC
Alternatif

15
NC
Alternatif


Kebolehsuaian persekitaran

a) Suhu kerjaï¼-40âï½ 60âã
b)Suhu storanï¼-45âï½ 70âã
C)Getaran rawak: 15ï½2000Hz, 3 arah. Keadaan ujian khusus ditunjukkan dalam Jadual 1.
Jadual 1 Keadaan ujian getaran rawak

Nombor siri
Julat Kekerapan (Hz)
Ketumpatan spektrum pecutan (g2/Hz)
Masa getaran (min)
1
15ï½190
0.01
Bergetar pada setiap arah selama 15min
2
190ï½210
0.1
3
210ï½380
0.01
4
380ï½420
0.025
5
420ï½2000
0.01

Keadaan ujian impak ditunjukkan dalam Jadual 2.

Nadi separuh sinus
Pecutan puncak g
Lebar nadi ms
Menegak
15
11±2
Mendatar
15
11±2
Potret
15
11±2
Arah kesan: 3 arah, 3 kesan berturut-turut dalam setiap arah

Modul julat OEM/ODM dan penyelesaian tersuai

M0408X direka untuk penyepadu sistem yang mencari penyelesaian julat laser yang mudah, berkuasa dan padat. Ia memberikan prestasi yang boleh dipercayai dalam pelbagai aplikasi.

Ia sangat kecil, ultra ringan, mempunyai penggunaan kuasa yang rendah dan boleh diukur pada jarak yang jauh. Ia sesuai untuk peranti pegang tangan (pengimejan terma), aplikasi pelekap senjata, sistem mudah alih dan suite sensor ringan dan kenderaan udara tanpa pemandu atau UGV.

Pengiraan keupayaan julat

Sasaran dan keperluan syarat
Keterlihatanâ¥8km
Kelembapanâ¤80%
Untuk kenderaan berdimensi 2.3m×2.3m
Reflektif=0.3
Keupayaan julatâ¥4km

Analisis dan pengesahan
Parameter utama yang mempengaruhi keupayaan julat ialah kuasa puncak laser, sudut perbezaan, pemancaran dan penerimaan, panjang gelombang laser, dsb.
Untuk pencari jarak laser ini, ia memerlukan â¥40kw kuasa puncak laser, sudut perbezaan 0.5mrad, panjang gelombang 1535nm, pemancaranâ¥90%, hantaran terimaâ¥80% dan penerima 25mm
Ia adalah pencari jarak laser untuk sasaran kecil, keupayaan julat boleh dikira dengan formula berikut. Formula julat untuk sasaran kecilï¼



: Kuasa optik yang boleh dikesan
: Kuasa pemancar laser rangefinder(40kw)
: Menghantar penghantaran(0.9)
: Menerima penghantaran(0.8)
: Kawasan penerimaan optik (penerimaan 25mm
: Kawasan refleksi berkesan sasaran(5.29ã¡)
: Reflektif sasaran(0.3)
: Pekali pengecilan atmosfera(0.2)
: Keterlihatan (mengikut keadaan ujian)
: Jarak ke sasaran

Selagi kuasa optik yang boleh dikesan yang dipantulkan oleh sasaran adalah lebih besar daripada kuasa yang boleh dikesan minimum, pencari jarak laser dapat menjalin jarak ke sasaran. Untuk pencari jarak laser dengan panjang gelombang 1535nm, secara amnya, kuasa pengesanan minimum (M.D.S) APD ialah 5×10-9W.
Di bawah keterlihatan 8km dengan jarak 6km ke sasaran, kuasa pengesanan minimum hampir hampir dengan M.D.S APD(5×10-9W), oleh itu, dalam keadaan dengan keterlihatan 8km, pengintai laser boleh berjulat jarak untuk (2.3m×2.3m). ) menyasarkan sehingga 6km(mungkin dekat atau kurang daripada 6km).
