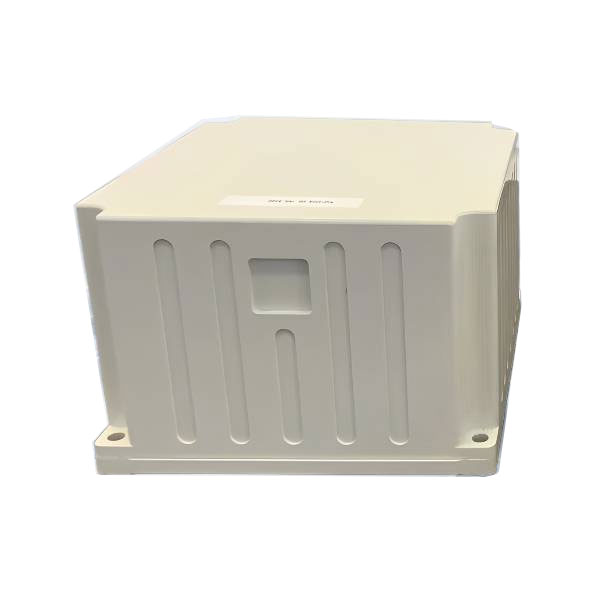

Sistem Navigasi Bersepadu Gycroscope-Ccelerometer dan GNSS Fiber Optik
Gycroscope-accelerometer giroskop optik dan sistem navigasi bersepadu GNSS JIO-D300S adalah berdasarkan pelaksanaan Gyscourents, Perceraian yang Bertekanan dan PELEPASSENSENSI, melalui Sistem Permohonan Medan, Sistem Percubaan Mudah, maklumat tajuk dan kedudukan.
Model:JIO-D300S
Hantar Pertanyaan
Penerangan Produk
Sistem navigasi gycroscope-accelerometer dan GNSS bersepadu mempunyai mod navigasi inersia/satelit gabungan dan mod inersia tulen.
Satelit yang boleh diterima oleh penerima GNSS dalam maklumat kedudukan satelit Mod Navigasi Inersia/Satelit untuk navigasi gabungan; Output kedudukan penyelesaian inersia selepas kehilangan sikap kelajuan isyarat, dengan ketepatan kedudukan peringkat meter dalam masa yang singkat.
Selepas mod inersia tulen dimulakan, ia mempunyai fungsi pengukuran sikap yang tepat dan boleh mengeluarkan rolling dan tajuk, inersia tulen boleh mencari utara.
Pemasangan JiOptics giroskop gentian optik untuk menyediakan kemudahan fleksibiliti integrasi, dan pemaju kami toolkit untuk prototaip pesat, bukan sahaja memenuhi keperluan spesifikasi, juga menyediakan prestasi berkualiti tinggi memenuhi permintaan pengguna akhir.
Satelit yang boleh diterima oleh penerima GNSS dalam maklumat kedudukan satelit Mod Navigasi Inersia/Satelit untuk navigasi gabungan; Output kedudukan penyelesaian inersia selepas kehilangan sikap kelajuan isyarat, dengan ketepatan kedudukan peringkat meter dalam masa yang singkat.
Selepas mod inersia tulen dimulakan, ia mempunyai fungsi pengukuran sikap yang tepat dan boleh mengeluarkan rolling dan tajuk, inersia tulen boleh mencari utara.
Pemasangan JiOptics giroskop gentian optik untuk menyediakan kemudahan fleksibiliti integrasi, dan pemaju kami toolkit untuk prototaip pesat, bukan sahaja memenuhi keperluan spesifikasi, juga menyediakan prestasi berkualiti tinggi memenuhi permintaan pengguna akhir.
Perkhidmatan kami
JiOptics adalah pasukan profesional dan cekap. Sediakan perkhidmatan OEM/ODM untuk anda, hubungi kami untuk menyesuaikan giroskop optik serat eksklusif anda
Ciri -ciri produk
- Ketepatan kedudukan sehingga tahap sentimeter
- Kesalahan pengukuran sikap lebih baik daripada 0.01 °
- Julat suhu operasi: -40 ~ 60 ℃
- Persekitaran getaran: 20 ~ 2000Hz, 3.03g
- Jenis antara muka yang kaya, Sokongan Rs232, Rs422, CAN dan Antara Muka Standard Lain
- Maksud masa antara kegagalan sehingga 30000h
- Kesalahan pengukuran sikap lebih baik daripada 0.01 °
- Julat suhu operasi: -40 ~ 60 ℃
- Persekitaran getaran: 20 ~ 2000Hz, 3.03g
- Jenis antara muka yang kaya, Sokongan Rs232, Rs422, CAN dan Antara Muka Standard Lain
- Maksud masa antara kegagalan sehingga 30000h
Ciri -ciri elektrik
- Bekalan Kuasa: Input Voltan Lebar 12 ~ 36V
- Kuasa Rated: 24W (Max)
- Kuasa Rated: 24W (Max)
Dimensi mekanikal
Petunjuk Teknikal
| Parameter | Atribut | Nilai tipikal | Unit |
| Ketepatan kedudukan | Titik Tunggal (RMS) | 1.2 | m |
| RTK (RMS） | 2cm+1ppm |
|
|
| Pemprosesan pasca (RMS) | 1cm+1ppm |
|
|
| Kehilangan ketepatan kunci (CEP) | 2nm① |
|
|
| Tajuk (RMS) | Ketepatan gabungan | 0.1② | º |
| Pasca pemprosesan | 0.01 | º | |
| Kehilangan ketepatan pengekalan kunci | 0.02① | º | |
| Ketepatan mencari utara | 0.2③ | ºSecl | |
| Sikap (RMS) | Ketepatan gabungan | 0.01 | º |
| Pasca pemprosesan | 0.006 | º | |
| Kehilangan ketepatan pengekalan kunci | 0.02① | º | |
| Ketepatan halaju mendatar (RMS) |
|
0.05 | m/s |
| Ketepatan masa |
|
20 | ns |
| Kekerapan output data |
|
200 | Hz |
| Gyro | Julat | 300 | º / s |
| Kestabilan Bias Zero | 0.02⑤ | º/h | |
| Faktor Skala | 50 | ppm | |
| Berjalan kaki rawak sudut | 0.005 | º/√hr | |
| Accelerometer | Julat | 16 | g |
|
|
Kestabilan Bias Zero | 50 ⑤ | μg |
| Faktor Skala | 50 | ppm | |
| Berjalan kaki rawak | 0.01 | m/s/√hr |
Berjalan kaki rawak
| Parameter | Atribut | Rujukan | Unit |
| Saiz fizikal | Saiz | 176.8 × 188.8 × 117 | mm3 |
| Berat | <5 | kg | |
| Ciri -ciri elektrik | Voltan dinilai | 12 ~ 36 | V |
| Kuasa dinilai | 24 (keadaan mantap) | W | |
| Ingatan | Terpelihara |
|
|
| Petunjuk Alam Sekitar | Suhu operasi | -40 ~+60 | ℃ |
| Suhu penyimpanan | -45 ~+70 | ℃ | |
| Getaran rawak | 3.03 (20 ~ 2000Hz） | g | |
| Mtbf | 30000 | h | |
| Ciri antara muka |
|
PPS, Acara, RS232, RS422, CAN (Pilihan) |
|
|
|
Pelabuhan Rangkaian (Reserved), Pelabuhan Antena, Pelabuhan Sensor Kelajuan Roda |
|
|
| Catatan: ① Penjajaran itu sah, dan kunci hilang selama 60 minit; Kondisi -syarat, perlu diangkut; Penjajaran kedudukan, penjajaran 15 minit, perbezaan antara kedua-dua kedudukan adalah lebih besar daripada 90 darjah; ④ Output tunggal 200Hz; ⑤10s purata. |
|||
