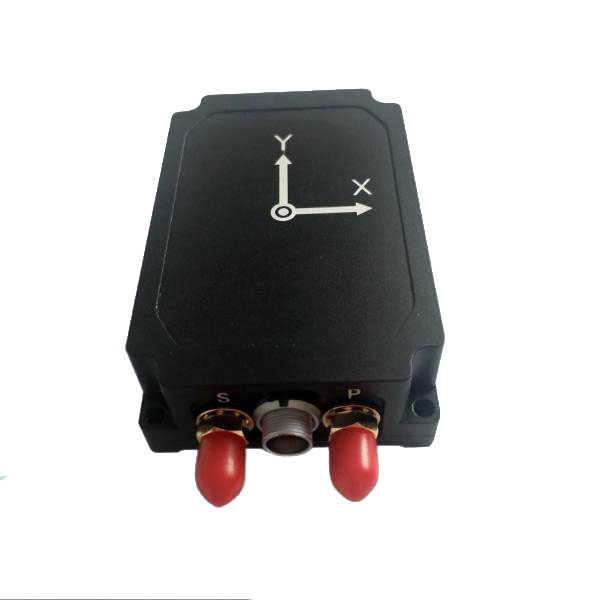

Sistem navigasi bersepadu giroskop tinggi optik gyroscope
Jio-100B0 Sistem navigasi navigasi bersepadu gycroscope Jio-100B0 Sistem navigasi bersepadu mempunyai modul navigasi MEMS dan accelerometer. Dan accelerometer. Dan modul navigasi satelit, boleh mencapai sikap, kelajuan, kelajuan, kelajuan, kelajuan.
Model:JIO-100B0
Hantar Pertanyaan
Penerangan Produk
Jio-100B0 Sistem navigasi bersepadu giroskop gyroscope tinggi dengan keupayaan gabungan pelbagai sensor, ia boleh diintegrasikan dengan odometer luaran, speedometer, dan lain-lain. Maklumat bersatu untuk mengekalkan ketepatan navigasi apabila GNSS tidak sah.
Pemasangan JiOptics giroskop gentian optik untuk menyediakan kemudahan fleksibiliti integrasi, dan pemaju kami toolkit untuk prototaip pesat, bukan sahaja memenuhi keperluan spesifikasi, juga menyediakan prestasi berkualiti tinggi memenuhi permintaan pengguna akhir.
Pemasangan JiOptics giroskop gentian optik untuk menyediakan kemudahan fleksibiliti integrasi, dan pemaju kami toolkit untuk prototaip pesat, bukan sahaja memenuhi keperluan spesifikasi, juga menyediakan prestasi berkualiti tinggi memenuhi permintaan pengguna akhir.
Perkhidmatan kami
JiOptics adalah pasukan profesional dan cekap. Sediakan perkhidmatan OEM/ODM untuk anda, hubungi kami untuk menyesuaikan giroskop optik serat eksklusif anda
Ciri -ciri produk
-0.1 ° Ketepatan sikap, ketepatan kedudukan 2m
- mampu gabungan sensor tambahan luaran
- Julat suhu operasi: -40 ℃ ~+60 ℃
- Rintangan kejutan dan getaran yang sangat tinggi
- IP65 yang dimeteraikan untuk persekitaran yang keras
- Antara muka yang kaya, Sokongan Rs232, Rs422, Can dan Antara Muka Standard Lain
- Kebolehpercayaan yang tinggi
- mampu gabungan sensor tambahan luaran
- Julat suhu operasi: -40 ℃ ~+60 ℃
- Rintangan kejutan dan getaran yang sangat tinggi
- IP65 yang dimeteraikan untuk persekitaran yang keras
- Antara muka yang kaya, Sokongan Rs232, Rs422, Can dan Antara Muka Standard Lain
- Kebolehpercayaan yang tinggi
Ciri -ciri elektrik
- Bekalan Kuasa: 5V (typ)
- Kuasa dinilai: 3W (max)
-Ripple: 100mv (puncak ke puncak)
- Kuasa dinilai: 3W (max)
-Ripple: 100mv (puncak ke puncak)
Senario aplikasi
Dengan memadankan perisian untuk senario aplikasi yang berbeza, produk boleh digunakan secara meluas dalam jentera pembinaan
Penjejakan dan kedudukan pintar, sistem automatik tanpa pemandu, pengurusan kedudukan peralatan berskala besar, komersial
pesawat perindustrian, dll.
Penjejakan dan kedudukan pintar, sistem automatik tanpa pemandu, pengurusan kedudukan peralatan berskala besar, komersial
pesawat perindustrian, dll.
Dimensi mekanikal
Parameter Teknikal:
| Atribut | Parameter | Indeks | Catatan |
| Ketepatan tajuk | Dual GNSS | 0.1 ° | Baseline 2m |
| GNSS tunggal | 0.2 ° | Perlu bergerak | |
| Pasca pemprosesan | 0.03 ° |
|
|
| Mengekalkan ketepatan | 0.2 °/min | Kegagalan GNSS | |
| Ketepatan sikap | GNSS Cekap | 0.1 ° | Titik tunggal L1/L2 |
| Inersia/odometer combo | 0.1 ° (RMS) | Pilihan | |
| Pasca pemprosesan | 0.02 ° |
|
|
| Mengekalkan ketepatan | 0.2 °/min | Kegagalan GNSS | |
| Mod V-G | 2 ° | Masa kegagalan GNSS tanpa had, tiada pecutan | |
| Ketepatan kedudukan mendatar | GNSS Cekap | 1.2m | Titik tunggal L1/L2 |
|
|
2cm+1ppm | Rtk | |
| Inersia/odometer combo | 2 ‰ d (D bermaksud jarak tempuh, CEP) | Pilihan | |
| pasca pemprosesan | 1cm+1ppm |
|
|
| Kegagalan GNSS | 20m | Kegagalan 60 -an | |
| Ketepatan kelajuan mendatar | GNSS Berfikir | 0.1m/s | Titik tunggal L1/L2 |
| Inersia/odometer combo | 0.1m/s (RMS) | Pilihan | |
| Gabungan inersia/DVL | 0.2m/s (RMS) | Pilihan | |
| Gyro | Mengukur julat | ± 450 °/s |
|
| Kestabilan Bias Zero | 2 °/h | Varians Allan | |
| Accelerometer | Mengukur julat | ± 16g | Custom 200g tersedia |
| Kestabilan Bias Zero | 30mg | Varians Allan | |
| Antara muka komunikasi | RS232 | 1 saluran | Pilihan 1 Saluran Rs422, 1 Saluran Rs232 |
| RS422 | 1 saluran | Atau 2 saluran RS422, 1 saluran boleh | |
| Boleh | 1 saluran |
|
|
| Input pembezaan odometer | 1 saluran | pilihan | |
| Output PPS | 1 saluran | pilihan | |
| Input peristiwa | 1 saluran | pilihan | |
| Ciri -ciri elektrik | Voltan | 5 ~ 36V DC |
|
| Penggunaan kuasa | ≤3w |
|
|
| Riak | 100mv | P-p | |
| Sifat struktur | Saiz | 80 mm × 53 mm × 23 mm |
|
| Berat | ≤150g |
|
|
| Gunakan persekitaran | Suhu operasi | -40 ℃ ~+60 ℃ |
|
| Suhu penyimpanan | -45 ℃ ~+65 ℃ |
|
|
| Getaran | 20 ~ 2000Hz, 6.06g |
|
|
| Kesan | 30g, 11ms |
|
|
| Kelas perlindungan | IP65 |
|
|
| Kebolehpercayaan | Mtbf | 30000H |
|
| Seumur hidup | > 15 tahun |
|
|
| Masa kerja yang berterusan | > 24h |
|
