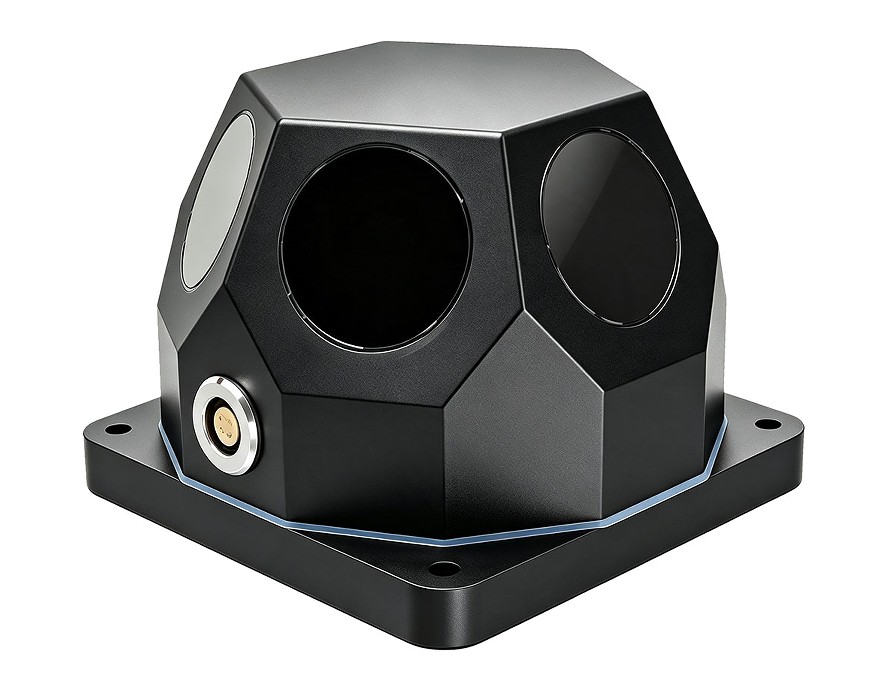

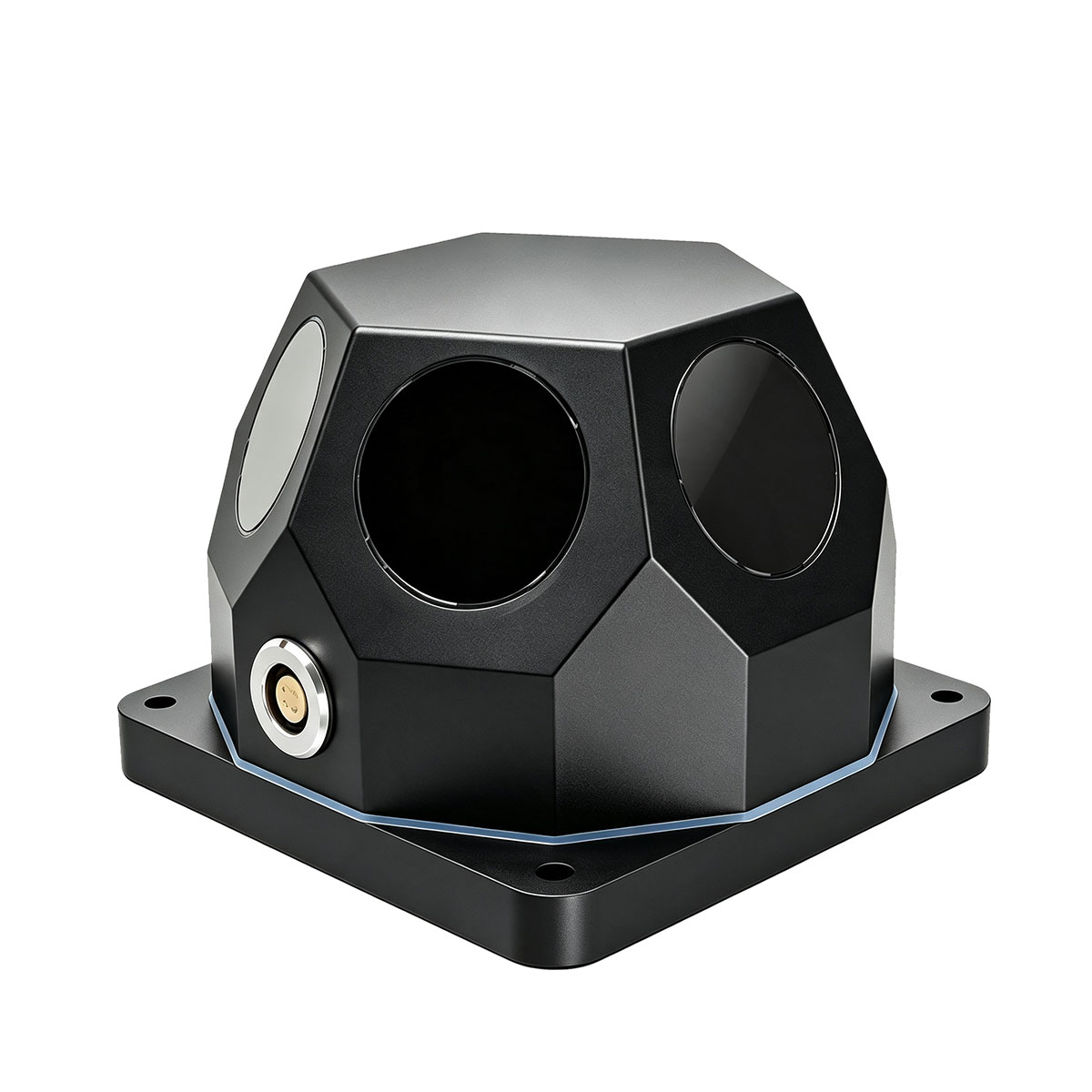

Sistem Amaran Laser yang dipasang di platform LWS360D
Sistem Amaran Laser STA LWS360D dilengkapi dengan enam tingkap pengesanan untuk pengesanan omnidirectional 360°. Ia mengesan ancaman laser dalam masa nyata dan mencetuskan penggera visual boleh didengar pantas. Menampilkan reka bentuk modular dan kebolehpercayaan yang tinggi, ia membolehkan penggunaan dan pemasangan yang mudah untuk senario kompleks termasuk platform berasaskan darat, pemasangan kenderaan dan kapal.
Panjang gelombang pengesanan: 900-1700nm
Julat pengesanan: ≥5km
Medan pandangan pengesanan:360°(90°X6)
Hantar Pertanyaan
Penerangan Produk
Sistem Amaran Laser STA-LWS360D terdiri daripada dua unit berfungsi: modul penerima isyarat laser dan modul penggera akusto-optik. Dilengkapi dengan enam tingkap penerima isyarat laser, ia merealisasikan pengesanan bebas buta omni-arah 360 darjah, yang boleh melihat masa nyata, mengesan dan mengenal pasti isyarat ancaman sinaran laser luaran yang masuk. Setelah menangkap isyarat ancaman laser yang sah, modul penerima mengeluarkan isyarat pencetus penggera serta-merta untuk mengaktifkan modul penggera akusto-optik.
Dengan seni bina modular, sistem ini menampilkan struktur padat, kebolehpercayaan operasi yang tinggi, dan pemasangan, pentauliahan dan penyelenggaraan yang mudah. Serasi dengan platform bawaan kenderaan, bawaan kapal dan platform lain, kedudukan pelekap boleh diatur secara fleksibel mengikut keperluan misi tempur untuk mencapai pengesanan laser dan tugas amaran ancaman dalam pelbagai senario yang kompleks.
Dengan seni bina modular, sistem ini menampilkan struktur padat, kebolehpercayaan operasi yang tinggi, dan pemasangan, pentauliahan dan penyelenggaraan yang mudah. Serasi dengan platform bawaan kenderaan, bawaan kapal dan platform lain, kedudukan pelekap boleh diatur secara fleksibel mengikut keperluan misi tempur untuk mencapai pengesanan laser dan tugas amaran ancaman dalam pelbagai senario yang kompleks.
Medan Aplikasi Peranti Amaran Laser
• Kesan ancaman laser musuh
•Penentukan Sasaran Laser（LTD）
•Pencari jarak laser (LRF)
•Dipasang pada kenderaan (produk boleh disesuaikan mengikut keperluan)
•Penentukan Sasaran Laser（LTD）
•Pencari jarak laser (LRF)
•Dipasang pada kenderaan (produk boleh disesuaikan mengikut keperluan)
Parameter teknikal utama
| Modul | STA-LWS360D |
| Jenis Pengesan | InGaAs |
| Objek peninjauan | Semua ancaman laser dalam julat 900-1700nm |
| Julat pengesanan | ≥5km (lebih kuat laser, lebih jauh pengesanan, dan sebaliknya) |
| Panjang gelombang pengesanan | 0.9~1.7μm (Boleh disesuaikan mengikut keperluan) |
| Sensitiviti Pengesanan | ≥100 μW/cm² |
| Masa Tindak Balas | <10 ms |
| Medan pandangan pengesanan | 360°（Tiada titik buta） |
| Tetingkap pengesanan laser | 6 |
| Sudut pengesanan tetingkap tunggal | 90° |
| Ketahanan | IP68 |
| Kaedah penggera | Penggera boleh didengar dan visual |
| Voltan kerja | DC 24V |
| Mod bekalan kuasa: | Bekalan kuasa DC luaran; |
| Antara muka isyarat | Antara muka plag penerbangan empat teras |
| Mod kerja | Amaran yang dicetuskan |
| Berat badan | ≤350g |
| Dimensi keseluruhan | 95x95x68mm(Boleh disesuaikan mengikut keperluan) |
| Suhu operasi | 20 ℃~ +55 ℃ (Suhu boleh dilanjutkan dari - 40 ℃ hingga + 55 ℃.) |
| Suhu penyimpanan | -40℃~ +65℃ |
Nota: Penggera laser dengan antara muka komunikasi boleh disesuaikan mengikut keperluan.

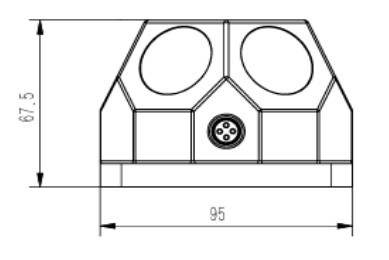

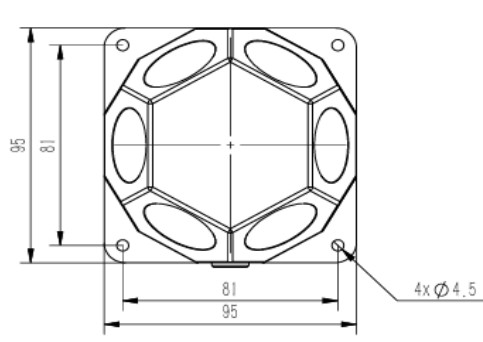

Sistem Amaran Laser STA LWS360D Saiz LWS
Gambar fizikal modul penggera bunyi dan cahaya (Boleh Disesuaikan)
Definisi Antara Muka
Bekalan kuasa dan antara muka keluaran isyarat penggera:
Jadual 1 Definisi Bekalan Kuasa dan Antara Muka Output Isyarat Penggera
Jadual 1 Definisi Bekalan Kuasa dan Antara Muka Output Isyarat Penggera
| Pin | Definisi | Nota |
| 1 | +24V | Bekalan kuasa 24V |
| 4 | GND | |
| 2 | Isyarat penggera+ | Keluaran isyarat |
| 3 | Isyarat penggera- |
Bekalan kuasa dan antara muka input isyarat penggera:
Jadual 2 Definisi Bekalan Kuasa dan Antara Muka Input Isyarat Penggera
Jadual 2 Definisi Bekalan Kuasa dan Antara Muka Input Isyarat Penggera
| Pin | Definisi | Nota |
| 1 | +24V | Bekalan kuasa 24V |
| 4 | GND | |
| 2 | Isyarat penggera+ | Input isyarat |
| 3 | Isyarat penggera- |
