Modul pengintai laser selamat mata 3km

Modul julat keselamatan mata 3km terutamanya terdiri daripada modul laser, antena penerima, komponen pengesanan, papan litar perkakasan, struktur utama, dsb.

Parameter prestasi

nota penerangan:

1)Saiz sasaran NATO2.3m×2.3m, saiz sasaran manusia 0.5m×1.7m, saiz sasaran UAV 0.3m×0.3m, pemantulan 30%; keterlihatan ≥25km, pemantulan sasaran biasa ≥80%.

antara muka pelanggan

Antara muka elektrik

Keperluan antara muka elektrik adalah seperti berikut:

A) Voltan bekalan kuasa: 4.5V~16V;

b) Penggunaan kuasa siap sedia: kurang daripada atau sama dengan 0.6W;

c) Purata penggunaan kuasa: kurang daripada atau sama dengan 1.5W@1Hz;

d) Penggunaan kuasa puncak: kurang daripada atau sama dengan 7W@12V;

e) Takrifan antara muka: Model penyambung: Penyambung Sungai Yangtze: A1257WR-S-6P, takrifan pin bagi bekalan kuasa dan port komunikasi pada hujung meter jarak ditunjukkan dalam Jadual 1.

Takrifan bekalan kuasa dan pin port komunikasi untuk pencari jarak

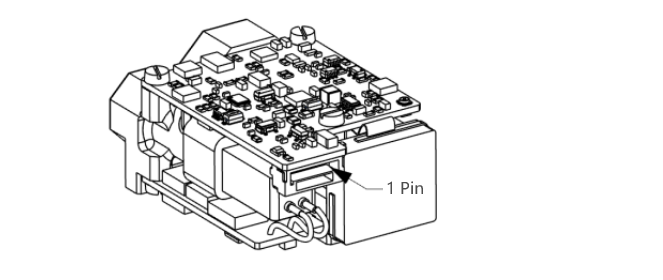

Pin 1 gambarajah skematik

antara muka mekanikal

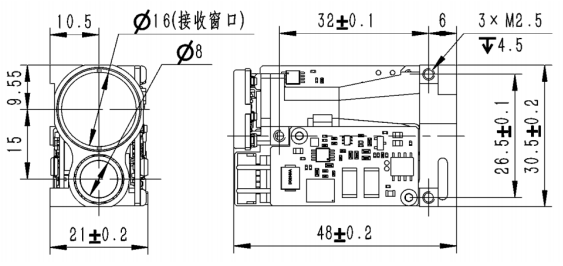

Dimensi luaran modul julat dan antara muka pemasangan pengguna ditunjukkan dalam rajah di bawah.

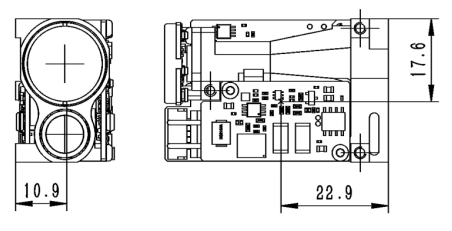

Pusat jisim ditunjukkan di bawah

Cadangan penggunaan tetingkap terang

Pemilihan bahan

Bahan tingkap ringan

Kaca optik H-K9L dipilih sebagai bahan tingkap cahaya. H-K9L ialah kaca optik tanpa warna yang paling biasa, yang sesuai untuk julat laser 300nm ~ 2100nm. Ia mempunyai prestasi kos yang tinggi dan sifat fizikal yang unggul.

Keperluan pemprosesan

Toleransi Sudut baji bagi tingkap cahaya hendaklah sekecil mungkin. Kami mengesyorkan bahawa toleransi Sudut baji hendaklah kurang daripada atau sama dengan 3′ (gred toleransi kurang daripada atau sama dengan 7);

Permukaan optik tingkap cahaya hendaklah sehalus mungkin, dan kami mengesyorkan sisihan min aritmetik kontur (Ra) sebanyak 0.012.

Gunakan cadangan

Cadangan salutan tingkap ringan

Tingkap optik pencari jarak laser 1535nm disyorkan untuk disalut dengan filem anti-pantulan dari 1525nm hingga 1545nm dengan penghantaran ≥99%. Bergantung pada persekitaran penggunaan khusus produk, filem pelindung lain seperti filem hidrofobik atau filem keras boleh dipilih pada permukaan luar tingkap optik. Penunjuk lain merujuk kepada GJB2485-95 dengan transmisi ≥97%.

Bentuk dan gunakan cadangan tingkap cahaya

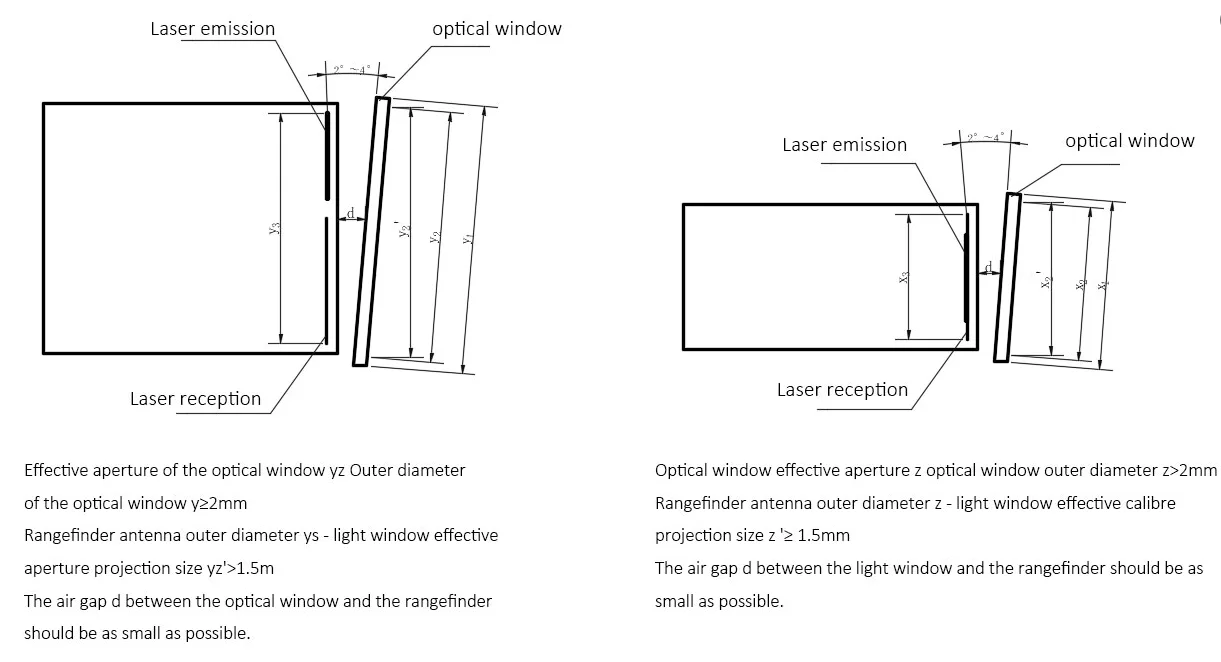

Apertur berkesan tingkap optik berbeza-beza bergantung pada produk. Dimensi luarannya harus memastikan bahawa diameter apertur-luar berkesan tingkap optik ≥ 2 mm, dan diameter luar saiz unjuran antena meter jarak apertur berkesan tingkap optik ≥ 1.5 mm. Rajah skematik ditunjukkan dalam rajah di bawah. Disebabkan oleh penyerapan laser oleh tingkap optik, adalah disyorkan bahawa ketebalan tingkap optik itu sendiri dikawal dalam lingkungan 2 hingga 4mm berdasarkan dimensi luarannya.

Kerana tingkap cahaya mempunyai ketransmisian yang tinggi, adalah disyorkan bahawa sisihan paksi antara paksi optik pelepasan dan paksi biasa tingkap cahaya dikawal dalam 2°~4°. Gambar rajah skema kedudukan tingkap cahaya dan dua tong ditunjukkan dalam rajah di bawah. Pada masa yang sama, selang udara antara tingkap cahaya dan pencari jarak harus sekecil mungkin.
