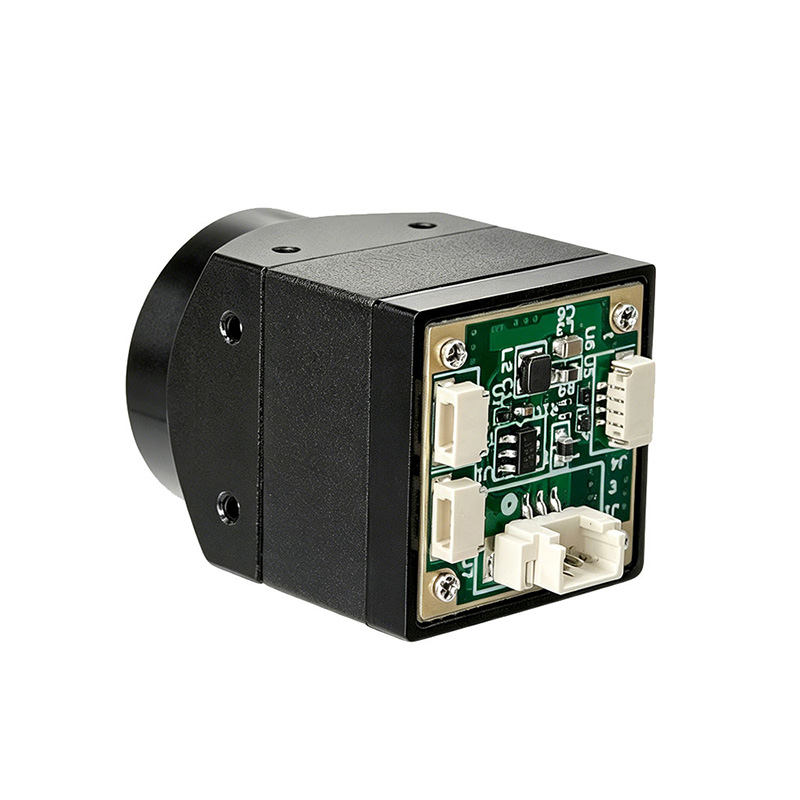

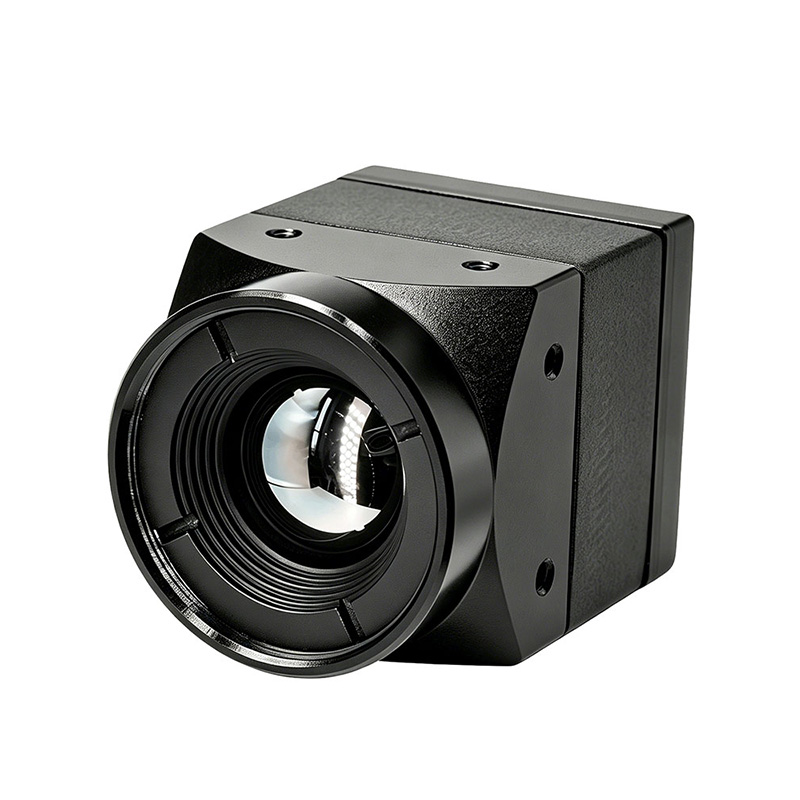

640x512 6.9mm Lens Kamera pengimejan terma untuk FPV Drone
Siri STA-IR640-M ialah modul pengimejan inframerah tak sejuk berprestasi tinggi, tersedia dengan pelbagai spesifikasi kanta termasuk 4.1mm, 6.9mm, 9.1mm dan 13mm. Dilengkapi dengan pengesan inframerah pakej WLP kadar bingkai tinggi 12μm dan cip ISP inframerah generasi ke-2 yang dibangunkan sendiri, ia memberikan prestasi pengimejan yang cemerlang dengan kecekapan kos keseluruhan yang optimum.
Hantar Pertanyaan
Penerangan Produk
Menampilkan saiz padat, berat ringan dan penggunaan kuasa yang rendah, modul ini memenuhi sepenuhnya keperluan aplikasi ringan SWaP (Saiz, Berat, Kuasa).
Diguna pakai dengan algoritma pengimejan pintar termaju merentas keseluruhan siri, ia memastikan output imej yang lancar dan bebas kegelisahan, mempersembahkan imej inframerah yang stabil dengan butiran halus dan lapisan yang berbeza. Sementara itu, ia disepadukan dengan pelbagai antara muka digital standard, menawarkan keserasian yang kukuh untuk menyambung secara fleksibel dengan pelbagai platform perkakasan pemprosesan pintar.
Diguna pakai dengan algoritma pengimejan pintar termaju merentas keseluruhan siri, ia memastikan output imej yang lancar dan bebas kegelisahan, mempersembahkan imej inframerah yang stabil dengan butiran halus dan lapisan yang berbeza. Sementara itu, ia disepadukan dengan pelbagai antara muka digital standard, menawarkan keserasian yang kukuh untuk menyambung secara fleksibel dengan pelbagai platform perkakasan pemprosesan pintar.
Ciri-ciri Produk
⚫ Kadar bingkai tinggi
⚫ Algoritma tanpa pengatup standard
⚫ Paparan imej berkualiti tinggi
⚫ Prestasi kos yang lebih tinggi
⚫ Algoritma tanpa pengatup standard
⚫ Paparan imej berkualiti tinggi
⚫ Prestasi kos yang lebih tinggi
Senario Aplikasi
Carian UAV: pod fotoelektrik.
⚫ Terminal mudah alih: pegang tangan luar, penglihatan malam topi keledar.
⚫ Pemeriksaan keselamatan/kebakaran: pemantauan industri, pengimbasan perimeter, robot pemeriksaan, kebakaran amaran, topi keledar api.
⚫ Penyepaduan pintar: pemanduan berbantu, peralatan rumah pintar.
⚫ Terminal mudah alih: pegang tangan luar, penglihatan malam topi keledar.
⚫ Pemeriksaan keselamatan/kebakaran: pemantauan industri, pengimbasan perimeter, robot pemeriksaan, kebakaran amaran, topi keledar api.
⚫ Penyepaduan pintar: pemanduan berbantu, peralatan rumah pintar.
Parameter Kanta
| Format Tatasusunan | E.F.L./F# | Jenis Fokus | FOV (H×V) | IFOV |
| 640×512 | 4. 1mmF1 .2 | Dipanaskan | 100° ×82 ° | 2 .93mrad |
| 6.9 mmF1 .0 | 62.9° ×50 .4 ° | 1.74mrad | ||
| 9. 1mmF1 .0 | 48. 1 °×38 .4 ° | 1.32mrad | ||
| 13mmF1.2 | 33.5 ° ×26.9 ° | 0.92mrad | ||
| 25mmF1 .2 | 17.5 ° × 14 ° | 0.48 mrad | ||
| 45 mmF1 .2 | 9.7 ° ×7.8 ° | 0.27mrad |
Nota: Kedua-dua lensa dan struktur pemasangan kamera boleh disesuaikan
Spesifikasi Produk
| Indeks Prestasi | STA-IR640-M | |
| Jenis Pengesan | VOx Uncooled IRFPA | |
| Resolusi | 640×512 | |
| Pitch Piksel | 12μm | |
| Kadar Bingkai | 50Hz | |
| Julat Spektrum | 8～ 14μm | |
| BERSIH | ≤40mK@25℃ , F# 1.0 | |
| Pelarasan Imej | ||
| Pelarasan Kecerahan & Kontras | Manual/Auto | |
| Kekutuban | Hitam-panas/putih-panas | |
| Palet Warna | Sokongan (1) | |
| Pemprosesan Imej | Algoritma kawalan suhu(tanpa TEC) | |
| DNR | ||
| DDE | ||
| Penyamaan histogram | ||
| Cermin Imej | Kiri-kanan/Atas-bawah/ Diagonal | |
| Penyegerakan Luaran | 10 ~ 50Hz, pencetus kelebihan meningkat | tiada |
| Bekalan Kuasa(2) | ||
| Julat Bekalan Kuasa | 5～ 12VDC | |
| Penggunaan Kuasa Biasa @ 25 ℃ | ≤0.50W | ≤0.40W |
| Antara muka(2) | ||
| Video | USB | |
| CVBS | ||
| 2 lorong MIPI | ||
| Antara Muka Komunikasi Bersiri | UART | |
| Sifat Fizikal (Kanta W/o & komponen Pengembangan) | ||
| Berat badan | 8g | |
| Saiz | 21mm × 21mm | |
| Penyesuaian Alam Sekitar | ||
| Julat Suhu Operasi | -40 ℃ ~ + 80 ℃(-20 ℃ ~ + 60 ℃ untuk fungsi radiometrik) | |
| Julat Suhu Penyimpanan | -45℃ ~+85℃ | |
| Kelembapan | 5～ 95% , tiada pemeluwapan | |
| Getaran(3) | 6 .06g , getaran rawak, semua paksi | |
| Kejutan(3) | 8 0 , 4 ms, gelombang gigi gergaji tepi belakang, 3 - paksi 6 -arah | |
Nota：
(1) Spesifikasi bekalan kuasa dan antara muka hanya terpakai pada konfigurasi standard kilang dan tidak boleh digunakan untuk komponen lanjutan. Untuk fungsi terperinci komponen lanjutan, sila rujuk Manual Pengguna untuk Komponen Lanjutan.
(2) Komponen lanjutan tersuai tersedia atas permintaan. Anda boleh menghubungi kami untuk penyesuaian peribadi jika perlu.
(1) Spesifikasi bekalan kuasa dan antara muka hanya terpakai pada konfigurasi standard kilang dan tidak boleh digunakan untuk komponen lanjutan. Untuk fungsi terperinci komponen lanjutan, sila rujuk Manual Pengguna untuk Komponen Lanjutan.
(2) Komponen lanjutan tersuai tersedia atas permintaan. Anda boleh menghubungi kami untuk penyesuaian peribadi jika perlu.

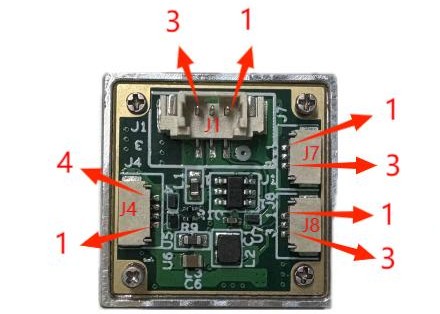

Definisi Pin:
Antara muka CVBS J1:3-Pin
Antara muka CVBS J1:3-Pin
| 1 | CVBS | Keluaran | Isyarat video CVBS |
| 2 | GND | KUASA | dibumikan |
| 3 | +5-12V | kuasa |
Antara muka USB J4:4-Pin
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
Format output video USB (3 format pilihan):
1. UVC
2. Piawaian pemampatan video H.264, H.264H
3. MJPEG standard pemampatan video, dengan kadar bit boleh laras antara 40 hingga 16384kbps; kadar bit boleh dilaraskan dan disesuaikan
2. Piawaian pemampatan video H.264, H.264H
3. MJPEG standard pemampatan video, dengan kadar bit boleh laras antara 40 hingga 16384kbps; kadar bit boleh dilaraskan dan disesuaikan
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
No jenis penyambung 26pin: DF56C-26S-0.3 V(51)
| Pin | Definisi | Funciton | Nota |
| 1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26 | NC |
|
|
| 5, 7, 9, 11, 13 | VDD | input kuasa | 5--12V |
| 16 | RXD | uart rxd | 3.3v |
| 14 | TXD | uart txd | 3.3v |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|

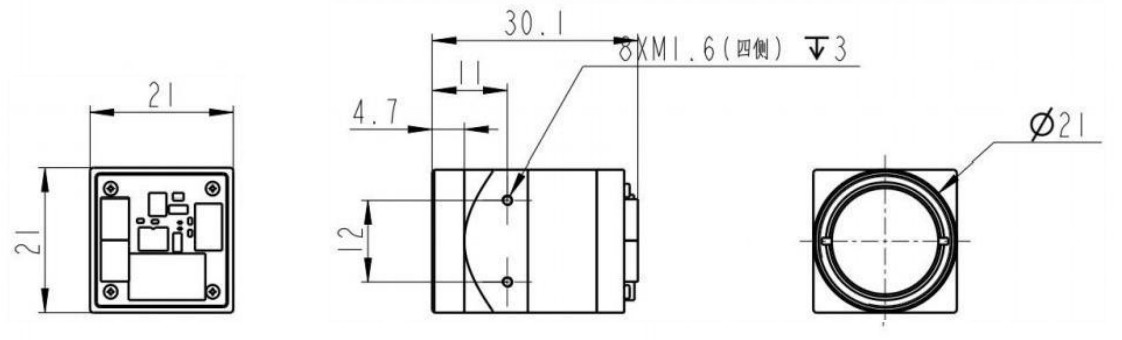

Dimensi Struktur Modul
Nota: Saiz modul dan struktur pemasangan boleh disesuaikan mengikut keperluan.
