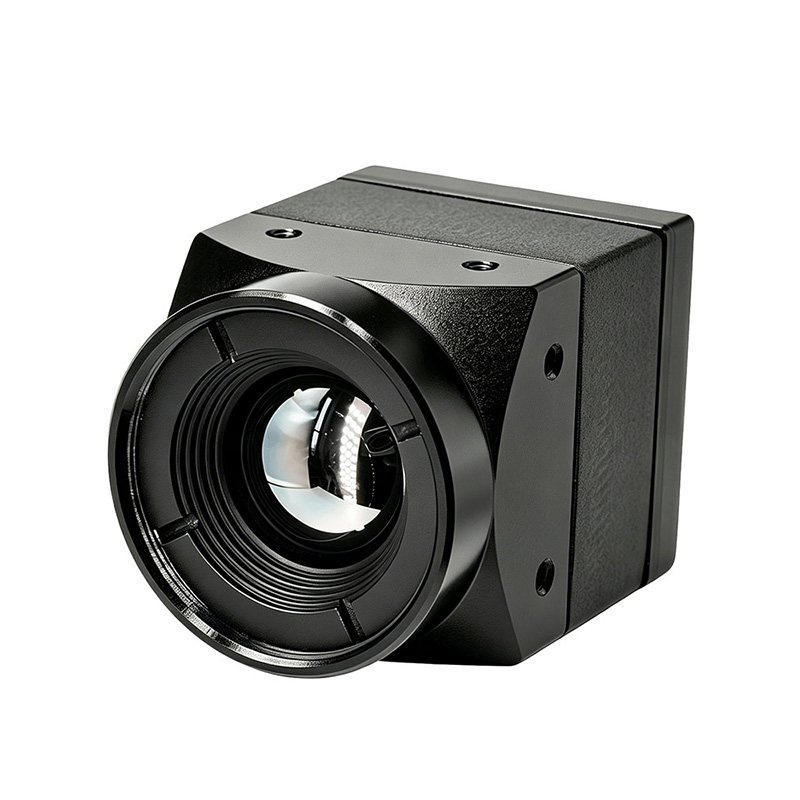

640x512 9.1mm Lens Kamera pengimejan terma untuk FPV Drone

Siri STA-IR640-M ialah modul pengimejan inframerah tak sejuk berprestasi tinggi, tersedia dengan pelbagai spesifikasi kanta termasuk 4.1mm, 6.9mm, 9.1mm dan 13mm. Dilengkapi dengan pengesan inframerah pakej WLP kadar bingkai tinggi 12μm dan cip ISP inframerah generasi ke-2 yang dibangunkan sendiri, ia memberikan prestasi pengimejan yang cemerlang dengan kecekapan kos keseluruhan yang optimum.

Hantar Pertanyaan

Penerangan Produk

Menampilkan saiz padat, berat ringan dan penggunaan kuasa yang rendah, modul ini memenuhi sepenuhnya keperluan aplikasi ringan SWaP (Saiz, Berat, Kuasa).

Diguna pakai dengan algoritma pengimejan pintar termaju merentas keseluruhan siri, ia memastikan output imej yang lancar dan bebas kegelisahan, mempersembahkan imej inframerah yang stabil dengan butiran halus dan lapisan yang berbeza. Sementara itu, ia disepadukan dengan pelbagai antara muka digital standard, menawarkan keserasian yang kukuh untuk menyambung secara fleksibel dengan pelbagai platform perkakasan pemprosesan pintar.

Ciri-ciri Produk

⚫ Kadar bingkai tinggi
⚫ Algoritma tanpa pengatup standard
⚫ Paparan imej berkualiti tinggi
⚫ Prestasi kos yang lebih tinggi

Senario Aplikasi

Carian UAV: pod fotoelektrik.
⚫ Terminal mudah alih: pegang tangan luar, penglihatan malam topi keledar.
⚫ Pemeriksaan keselamatan/kebakaran: pemantauan industri, pengimbasan perimeter, robot pemeriksaan, kebakaran amaran, topi keledar api.
⚫ Penyepaduan pintar: pemanduan berbantu, peralatan rumah pintar.

Parameter Kanta

Format Tatasusunan	E.F.L./F#	Jenis Fokus	FOV (H×V)	IFOV
640×512	4. 1mmF1 .2	Dipanaskan	100° ×82 °	2 .93mrad
	6.9 mmF1 .0		62.9° ×50 .4 °	1.74mrad
	9. 1mmF1 .0		48. 1 °×38 .4 °	1.32mrad
	13mmF1.2		33.5 ° ×26.9 °	0.92mrad
	25mmF1 .2		17.5 ° × 14 °	0.48 mrad
	45 mmF1 .2		9.7 ° ×7.8 °	0.27mrad

Nota: Kedua-dua lensa dan struktur pemasangan kamera boleh disesuaikan

Spesifikasi Produk

Indeks Prestasi	STA-IR640-M
Jenis Pengesan	VOx Uncooled IRFPA
Resolusi	640×512
Pitch Piksel	12μm
Kadar Bingkai	50Hz
Julat Spektrum	8～ 14μm
BERSIH	≤40mK@25℃ , F# 1.0
Pelarasan Imej
Pelarasan Kecerahan & Kontras	Manual/Auto
Kekutuban	Hitam-panas/putih-panas
Palet Warna	Sokongan (1)
Pemprosesan Imej	Algoritma kawalan suhu(tanpa TEC)
	DNR
	DDE
	Penyamaan histogram
Cermin Imej	Kiri-kanan/Atas-bawah/ Diagonal
Penyegerakan Luaran	10 ~ 50Hz, pencetus kelebihan meningkat	tiada
Bekalan Kuasa(2)
Julat Bekalan Kuasa	5～ 12VDC
Penggunaan Kuasa Biasa @ 25 ℃	≤0.50W	≤0.40W
Antara muka(2)
Video	USB
	CVBS
	2 lorong MIPI
Antara Muka Komunikasi Bersiri	UART
Sifat Fizikal (Kanta W/o & komponen Pengembangan)
Berat badan	8g
Saiz	21mm × 21mm
Penyesuaian Alam Sekitar
Julat Suhu Operasi	-40 ℃ ~ + 80 ℃(-20 ℃ ~ + 60 ℃ untuk fungsi radiometrik)
Julat Suhu Penyimpanan	-45℃ ~+85℃
Kelembapan	5～ 95% , tiada pemeluwapan
Getaran(3)	6 .06g , getaran rawak, semua paksi
Kejutan(3)	8 0 , 4 ms, gelombang gigi gergaji tepi belakang, 3 - paksi 6 -arah

Nota：
(1) Spesifikasi bekalan kuasa dan antara muka hanya terpakai pada konfigurasi standard kilang dan tidak boleh digunakan untuk komponen lanjutan. Untuk fungsi terperinci komponen lanjutan, sila rujuk Manual Pengguna untuk Komponen Lanjutan.

(2) Komponen lanjutan tersuai tersedia atas permintaan. Anda boleh menghubungi kami untuk penyesuaian peribadi jika perlu.

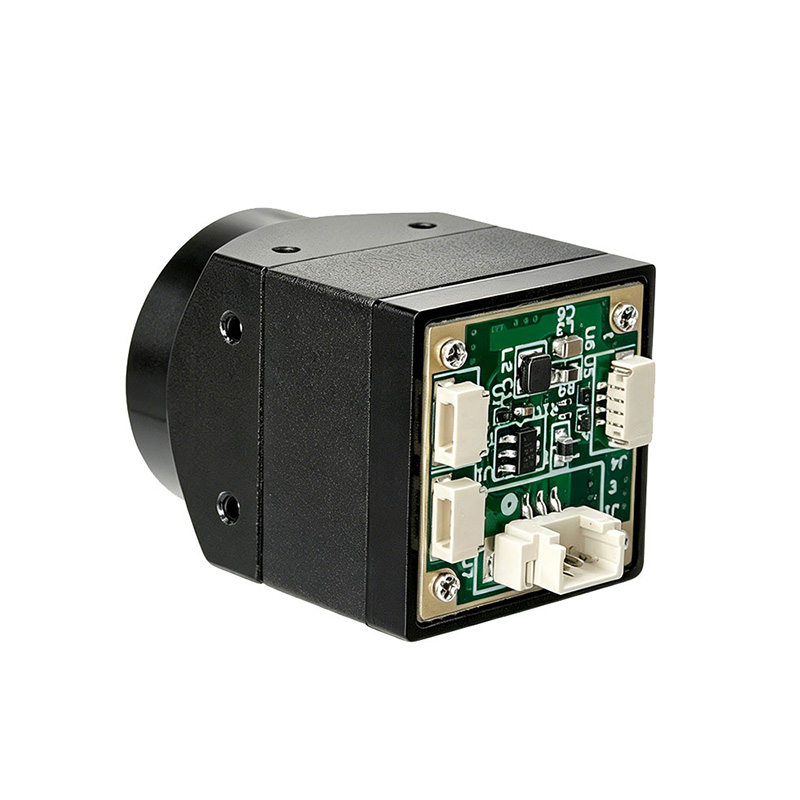

Definisi Pin:
Antara muka CVBS J1:3-Pin

1	CVBS	Keluaran	Isyarat video CVBS
2	GND	KUASA	dibumikan
3	+5-12V	KUASA	kuasa

Antara muka USB J4:4-Pin

1	+5V
2	USBDM
3	USBDP
4	GND

Format output video USB (3 format pilihan):

1. UVC
2. Piawaian pemampatan video H.264, H.264H
3. MJPEG standard pemampatan video, dengan kadar bit boleh laras antara 40 hingga 16384kbps; kadar bit boleh dilaraskan dan disesuaikan

J7,3PIN

1	UART1_TX
2	UART1_RX
3	GND

J8,3PIN

1	UART0_TX
2	UART0_RX
3	GND

No jenis penyambung 26pin: DF56C-26S-0.3 V(51)

Pin	Definisi	Funciton	Nota
1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26	NC
5, 7, 9, 11, 13	VDD	input kuasa	5--12V
16	RXD	uart rxd	3.3v
14	TXD	uart txd	3.3v
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
