Penderia Kompas Elektronik 3D Pesisi Tinggi

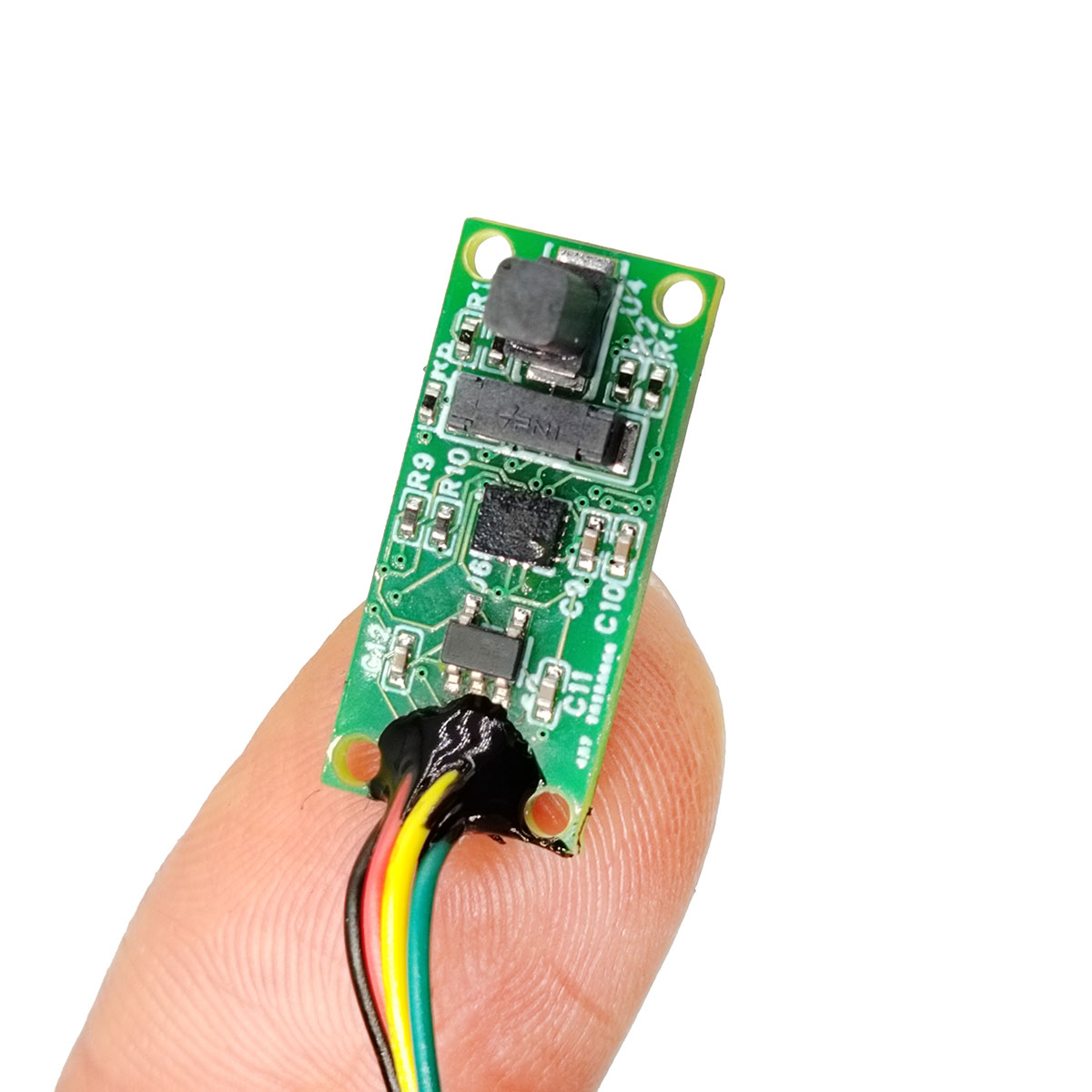

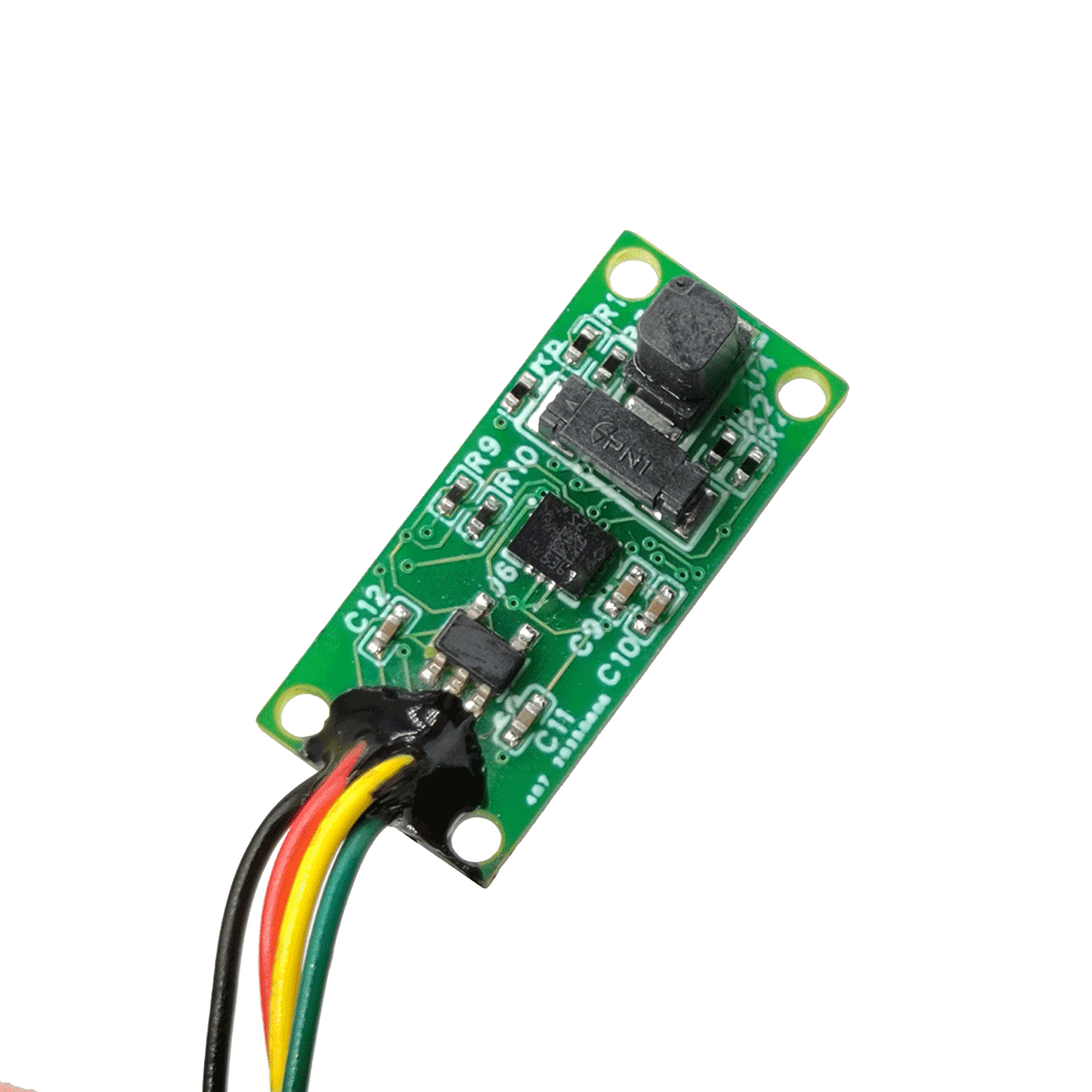

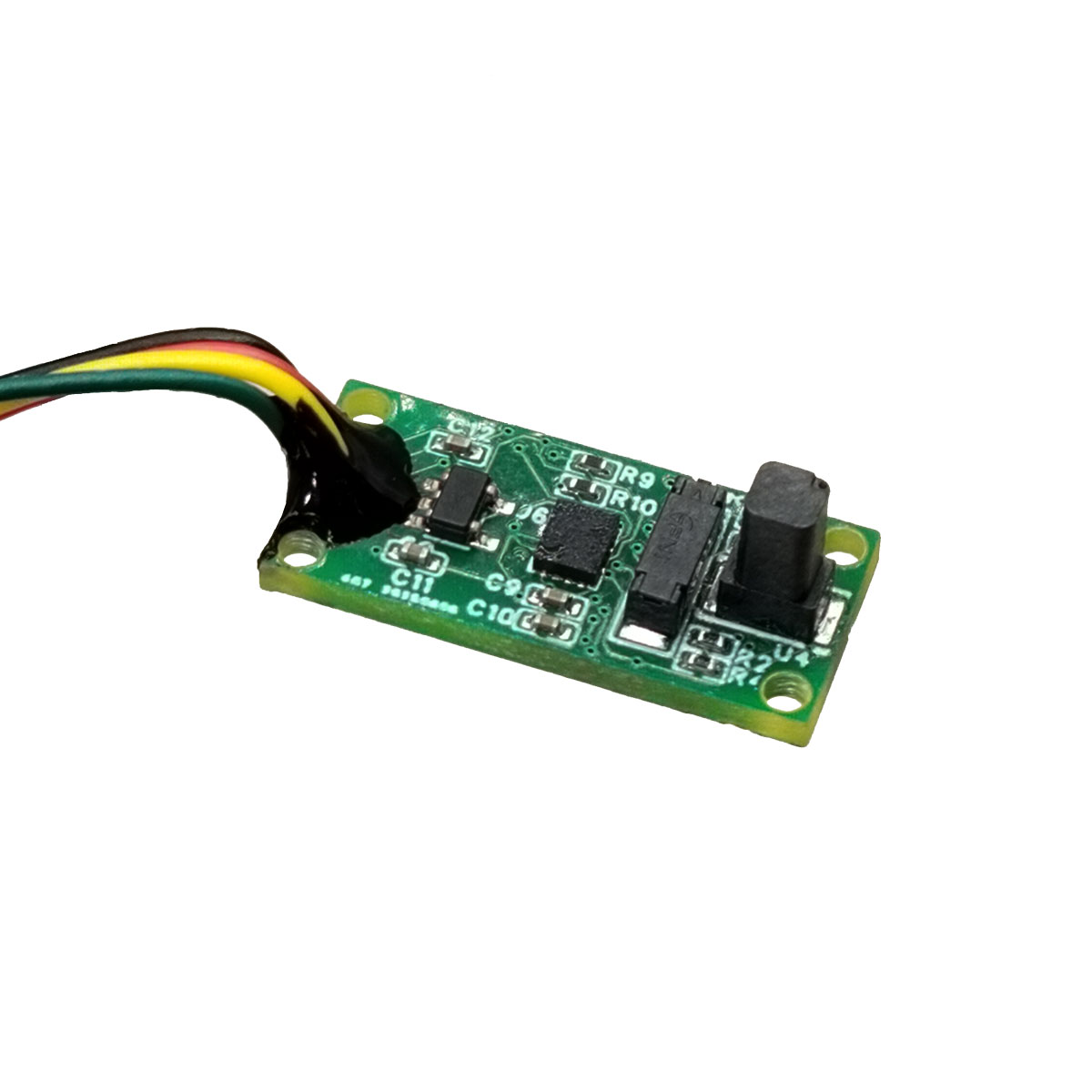

Kompas elektronik 3D miniatur STA-HD807 menyepadukan penderia magnet 3 paksi, pecutan 3 paksi dan mikropemproses. Ia menampilkan algoritma terbina dalam untuk mengira sudut tajuk, pic dan guling, serta menyokong pampasan dan pembetulan untuk gangguan magnet keras dan lembut, memberikan ukuran sikap ketepatan tinggi.

Hantar Pertanyaan

Penerangan Produk

Ia menyediakan pengguna dengan data sudut tiga dimensi, termasuk tajuk, padang dan guling. Modul ini digunakan secara meluas dalam penerbangan, navigasi marin, tinjauan penggerudian, ketenteraan dan bidang lain yang menuntut orientasi dan navigasi berprestasi tinggi.

Ciri-ciri Produk

★Ketepatan Tinggi
Ketepatan Yaw: 0.3°RMS (pitch≤40°).
Ketepatan Sudut Pitch/Roll: 0.3°RMS (condongkan<80°).
★Saiz Padat：Papan kosong - 20mm×10mm×8mm (ketebalan PCB: 1.6 mm)
★Penentukuran Magnetik Lembut/Keras mesra pengguna: Mempunyai keupayaan penentukuran magnet lembut/keras

Aplikasi Produk

●Navigasi & Ukur Marin
●GPS Navigasi Bersepadu
●Pengimej Inframerah
●Pencari Jarak Laser
●Instrumen Tinjauan Oseanografi
●Kenderaan Udara Tanpa pemandu
●Teleskop Pegang Tangan

Parameter Prestasi

Parameter				Spesifikasi

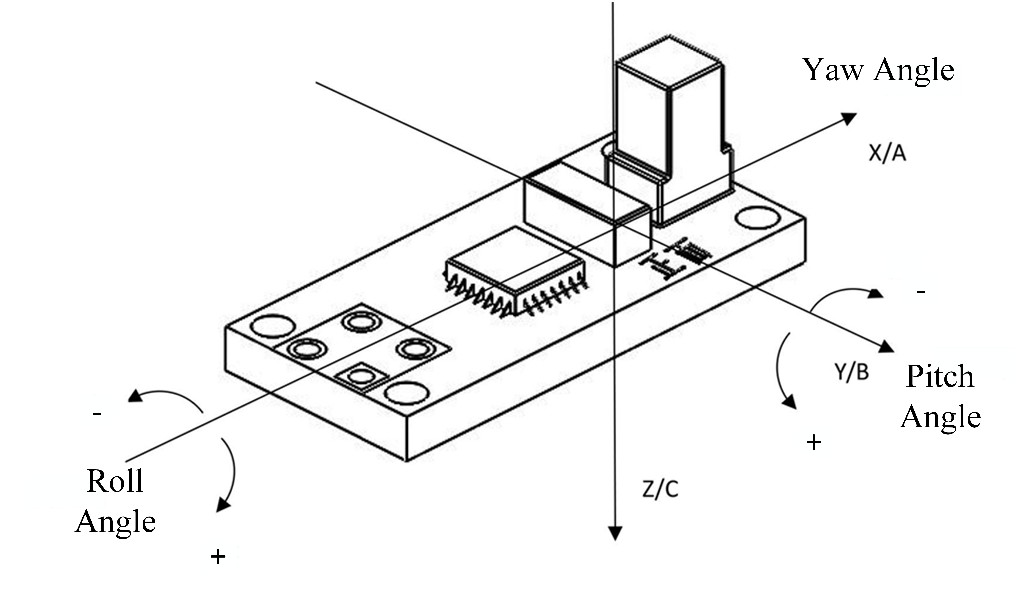

Sudut Yaw	Julat Pengukuran			0°~359.9°
	Ketepatan	Penentukuran Planar（\|Pitch\|≤10°）		＜0.3°(RMS)
		Penentukuran 3D（\|Roll\|≤40°）		＜0.5°(RMS)
	Resolusi			0.01°
	Kebolehulangan			0.1°(RMS)
Sudut Kecondongan	Julat Pengukuran	Pitch		-90°～90°
		gulung		-180°～180°
	Ketepatan	Pitch	\|Pitch\|≤80°	＜0.3°(RMS)
		gulung	\|Guling\|≤80°	＜0.3°(RMS)
	Resolusi			0.01°
	Kebolehulangan			0.1°(RMS)
Kadar Kemas Kini Data	≤10Hz

Prestasi Elektrik & Dimensi Mekanikal

Parameter	Spesifikasi
Voltan Bekalan	DC 5V~9V（Lazim: 5V）
Arus Operasi	26mA
Antaramuka Komunikasi	TTL
Kadar Baud	300~115200（Lalai: 115200）
Suhu Operasi	-20℃~60℃
Suhu Penyimpanan	-55℃~80℃
Dimensi	22mm×10mm×8mm
Berat badan	1.1g
Penyambung	Kabel Lead

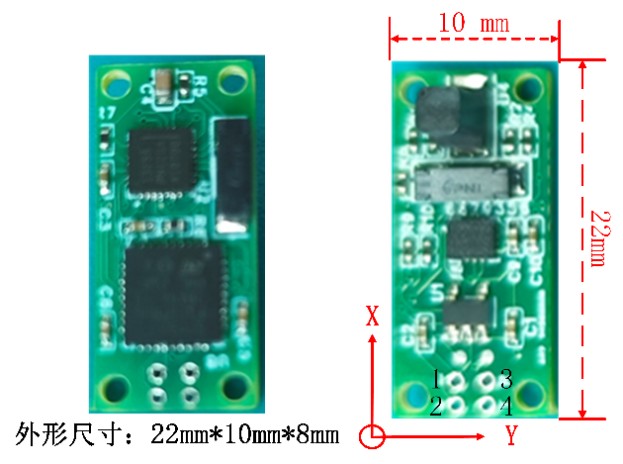

Garis Besar Dimensi & Definisi Antara Muka

Pin No.	Nama	warna	Penerangan
1	VCC	（Merah）	Bekalan Kuasa Positif
2	GND	（Hitam）	Bekalan Kuasa Negatif (Ground)
3	RXD	（Biru/Kuning）	Terima Komunikasi Bersiri (Rx), Penghantaran Komunikasi Bersiri (Tx) +3.3V Tahap TTL, Kadar Baud Lalai 115200
4	TXD	（Hijau）

Keperluan & Syor Persekitaran Pemasangan Kompas

a) Sebelum menggunakan kompas, adalah disyorkan untuk melakukan penentukuran medan magnet untuk meningkatkan ketepatan pengukuran tajuk. Jika persekitaran magnet berubah atau ketepatan pengukuran menjadi tidak memuaskan, tentukur semula kompas dengan segera. b) Untuk ketepatan tajuk yang optimum, pasangkan kompas pada platform sejauh mungkin daripada gangguan magnet. Walaupun STA-HD-807 boleh menentukur untuk gangguan magnet lembut dan keras yang terdapat pada platform, gangguan yang lebih besar akan mengakibatkan ketepatan tajuk pasca penentukuran yang lebih lemah.

c) Elakkan memasang kompas pada platform atau dalam persekitaran dengan gangguan magnet berselang-seli. Kompas hanya boleh membetulkan secara berkesan gangguan magnet lembut dan keras statik, bukan gangguan magnet berselang-seli. Oleh itu, pilih lokasi pemasangan sejauh mungkin daripada sumber medan magnet berselang-seli, seperti motor, enjin, talian kuasa AC, transformer dan pelbagai suis elektromagnet.

d) Kompas tidak boleh melakukan pengukuran yang tepat pada platform yang mengalami getaran, gegaran atau gerakan tidak pegun.
