Kompas Elektronik 3D Pecision Tinggi

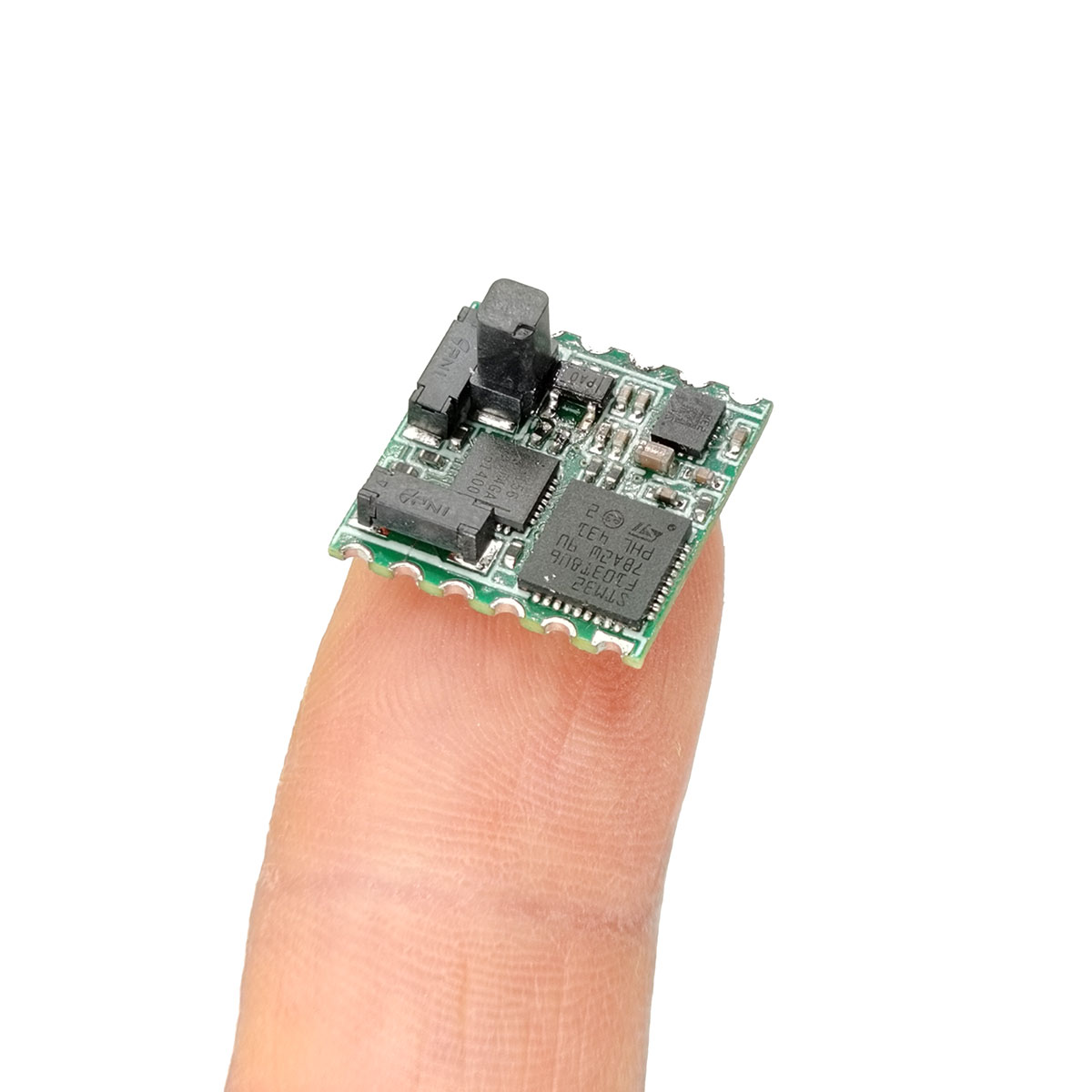

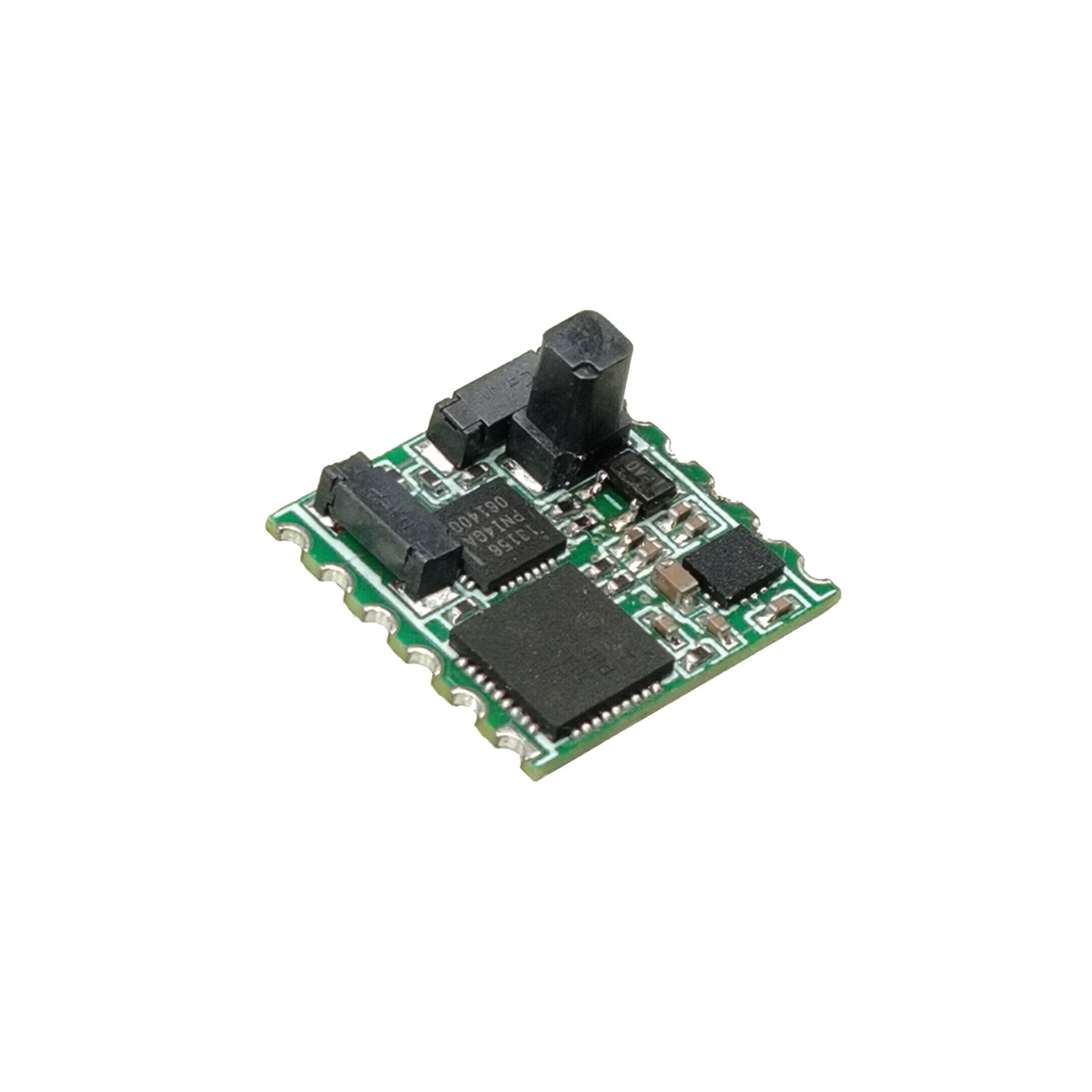

Kompas Elektronik Mini 3D STA-HD-805 terdiri daripada penderia magnet 3 paksi, pecutan 3 paksi dan mikropemproses. Ia menggabungkan algoritma untuk mengira sudut padang, guling dan tajuk, serta menampilkan pampasan dan pembetulan untuk gangguan magnet lembut/keras, memberikan ukuran sikap berketepatan tinggi. Ia mengeluarkan data sudut tiga dimensi: tajuk, pic dan guling. Ia digunakan secara meluas dalam bidang yang memerlukan orientasi dan navigasi, seperti penerbangan, navigasi maritim, pengukuran penggerudian, dan aplikasi ketenteraan.

Hantar Pertanyaan

Penerangan Produk

★Ketepatan Tinggi
Ketepatan Tajuk: 0.3°RMS (pitch≤40°).
Ketepatan Sudut Pitch/Roll: 0.3°RMS (condongkan<80°).
★Saiz Padat：Papan kosong - 20mm×10mm×11mm
★Penentukuran Magnetik Lembut/Keras mesra pengguna: Mempunyai keupayaan penentukuran magnet lembut/keras

Aplikasi Produk

●Navigasi & Ukur Marin
●GPS Navigasi Bersepadu
●Pengimej Inframerah
●Pencari Jarak Laser
●Instrumen Tinjauan Oseanografi
●Kenderaan Udara Tanpa pemandu
●Teleskop Pegang Tangan

Parameter Prestasi

Parameter				Spesifikasi
Sudut Tajuk	Julat Pengukuran			0°~359.9°
	Ketepatan	Penentukuran Planar（\|Pitch\|≤10°）		＜0.3°(RMS)
		Penentukuran 3D（\|Roll\|≤40°）		＜0.5°(RMS)
	Resolusi			0.01°
	Kebolehulangan			0.1°(RMS)
Sudut Kecondongan	Julat Pengukuran	Pitch		-90°～90°
		gulung		-180°～180°
	Ketepatan	Pitch	\|Pitch\|≤80°	＜0.3°(RMS)
		gulung	\|Guling\|≤80°	＜0.3°(RMS)
	Resolusi			0.01°
	Kebolehulangan			0.1°(RMS)
Kadar Kemas Kini Data	≤10Hz

Prestasi Elektrik & Dimensi Mekanikal

Parameter	Spesifikasi
Voltan Bekalan	DC 5V~9V（Lazim: 5V）
Arus Operasi	26mA
Antaramuka Komunikasi	TTL
Kadar Baud	300~115200（Lalai: 115200）
Suhu Operasi	-20℃~60℃
Suhu Penyimpanan	-55℃~80℃
Dimensi	22mm×10mm×11mm
Berat badan	1.1g
Penyambung	Kabel Lead

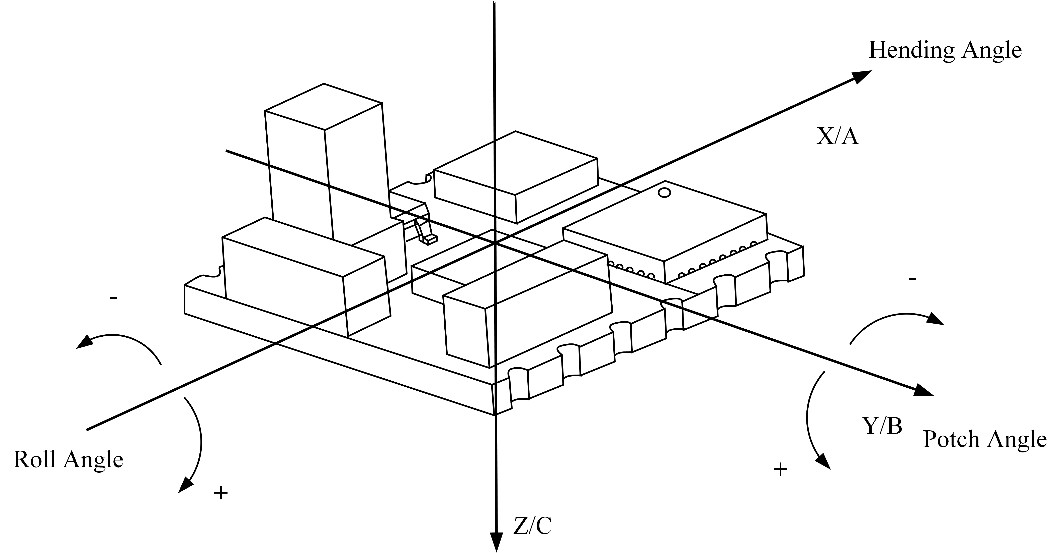

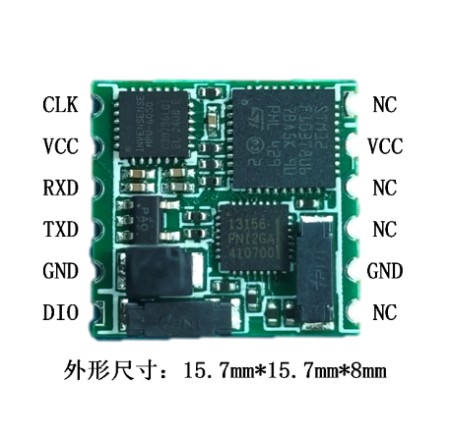

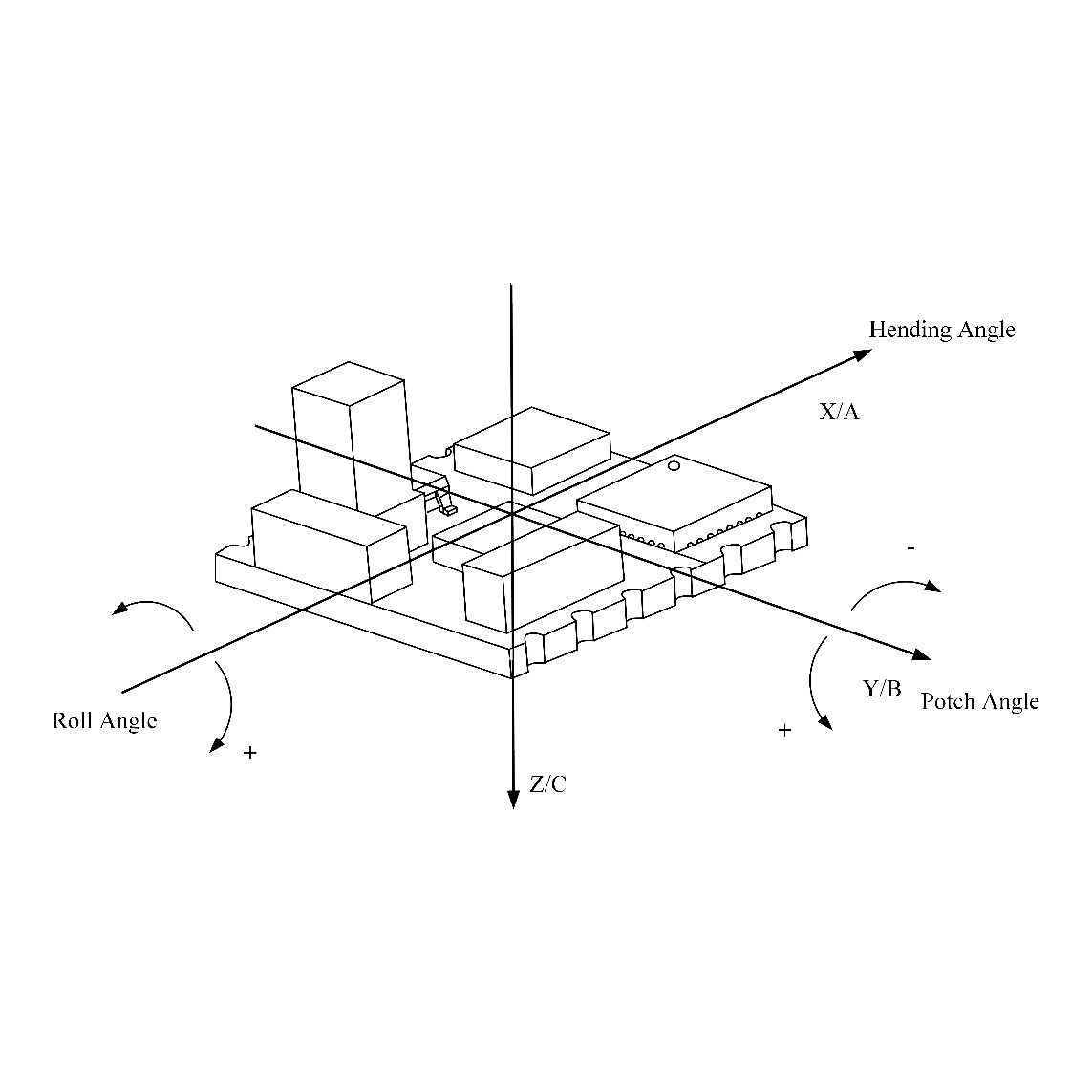

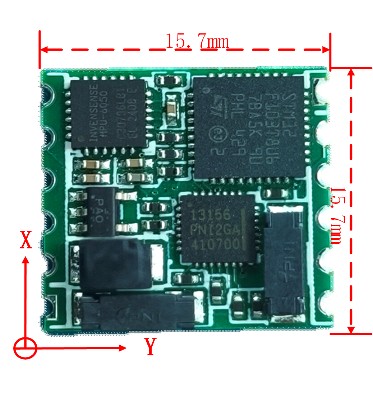

Garis Besar Dimensi & Definisi Antara Muka

Keperluan & Syor Persekitaran Pemasangan Kompas

a) Sebelum menggunakan kompas, adalah disyorkan untuk melakukan penentukuran medan magnet untuk meningkatkan ketepatan pengukuran tajuk. Jika persekitaran magnet berubah atau ketepatan pengukuran menjadi tidak memuaskan, tentukur semula kompas dengan segera. b) Untuk ketepatan tajuk yang optimum, pasangkan kompas pada platform sejauh mungkin daripada gangguan magnet. Walaupun STA-HD-805 boleh menentukur untuk gangguan magnet lembut dan keras yang terdapat pada platform, gangguan yang lebih besar akan mengakibatkan ketepatan tajuk pasca penentukuran yang lebih lemah.

c) Elakkan memasang kompas pada platform atau dalam persekitaran dengan gangguan magnet berselang-seli. Kompas hanya boleh membetulkan secara berkesan gangguan magnet lembut dan keras statik, bukan gangguan magnet berselang-seli. Oleh itu, pilih lokasi pemasangan sejauh mungkin daripada sumber medan magnet berselang-seli, seperti motor, enjin, talian kuasa AC, transformer dan pelbagai suis elektromagnet.

d) Kompas tidak boleh melakukan pengukuran yang tepat pada platform yang mengalami getaran, gegaran atau gerakan tidak pegun.
