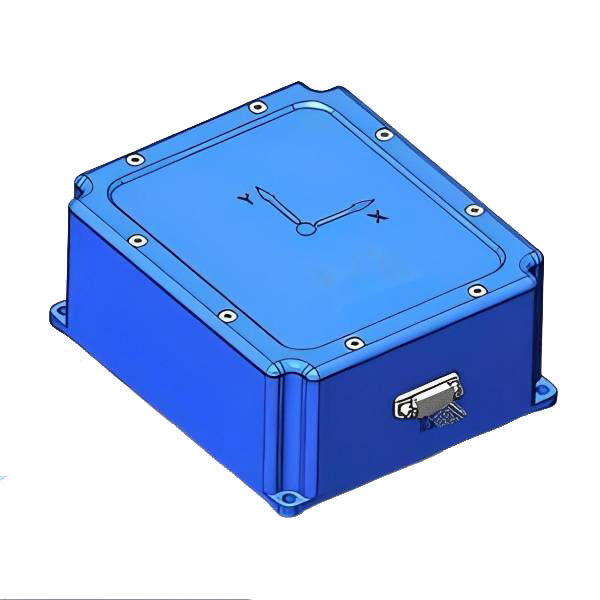

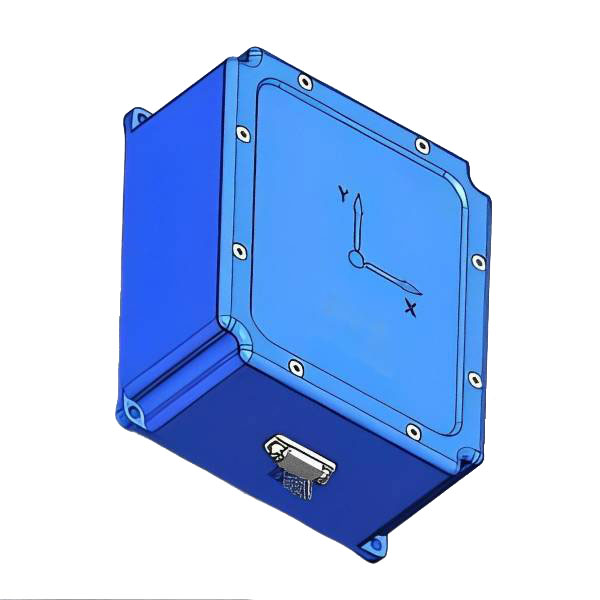

Sistem Pengukuran Gycroscope-Sikap Fiber Optik
Sistem pengukuran giroskop-sikap giroskop Jio-FOG100A adalah sikap triaxial kebebasan berdasarkan sistem pengukuran teknologi mikro-mekanikal (MEMS), gyroscope MEMS yang berprestasi tinggi dan pecutan MEMS, melalui algoritma penapisan mengira sudut padang, sudut roll dan sudut sudut
Model:JIO-FOG100A
Hantar Pertanyaan
Penerangan Produk
Secara pilihan dipadankan dengan magnetometer untuk mencapai penemuan utara ketepatan tinggi, dan output halaju sudut 3-paksi dan pecutan 3 paksi digunakan untuk kawalan gerakan.
JiOptics menawarkan suite produk gyro serat optik penuh yang melayani pelbagai keperluan dari taktikal ke gred navigasi.
Pemasangan JiOptics giroskop gentian optik untuk menyediakan kemudahan fleksibiliti integrasi, dan pemaju kami toolkit untuk prototaip pesat, bukan sahaja memenuhi keperluan spesifikasi, juga menyediakan prestasi berkualiti tinggi memenuhi permintaan pengguna akhir.
JiOptics menawarkan suite produk gyro serat optik penuh yang melayani pelbagai keperluan dari taktikal ke gred navigasi.
Pemasangan JiOptics giroskop gentian optik untuk menyediakan kemudahan fleksibiliti integrasi, dan pemaju kami toolkit untuk prototaip pesat, bukan sahaja memenuhi keperluan spesifikasi, juga menyediakan prestasi berkualiti tinggi memenuhi permintaan pengguna akhir.
Perkhidmatan kami
JiOptics adalah pasukan profesional dan cekap. Sediakan perkhidmatan OEM/ODM untuk anda, hubungi kami untuk menyesuaikan giroskop optik serat eksklusif anda
Ciri produk
- lebih baik daripada ketepatan sikap 0.1 °
- Julat Pengukuran Sikap ± 90 °
- Julat suhu operasi: -40 ~ 65 ℃
- Persekitaran getaran: 10 ~ 2000Hz, 6g (RMS)
- Jenis antara muka yang kaya, Sokongan Rs232, Rs422, CAN dan Antara Muka Standard Lain
- Reka bentuk meterai kalis air
- Julat Pengukuran Sikap ± 90 °
- Julat suhu operasi: -40 ~ 65 ℃
- Persekitaran getaran: 10 ~ 2000Hz, 6g (RMS)
- Jenis antara muka yang kaya, Sokongan Rs232, Rs422, CAN dan Antara Muka Standard Lain
- Reka bentuk meterai kalis air
Ciri -ciri elektrik
- Bekalan Kuasa: 5V (Typ.), Input Voltan Lebar Disesuaikan 12 ~ 36V
- Kuasa Rated: 0.5W (Max)
-Ripple: 100mv (puncak ke puncak)
- Kuasa Rated: 0.5W (Max)
-Ripple: 100mv (puncak ke puncak)
Dimensi mekanikal
Parameter Teknikal Sistem Pengukuran Gycroscope-Sikap Fiber Optik
| Parameter | Keadaan ujian | Nilai tipikal | Nilai maks | Unit |
| Julat pengukuran dinamik |
|
|
450 | º / s |
| Kestabilan Bias Zero | Varians Allan, paksi z | 0.8 |
|
º/h |
| Varians Allan, paksi x dan paksi y | 1.6 |
|
º/h | |
| Purata 10s, x, y paksi (-40 ℃ ~+80 ℃, suhu malar) | 6 |
|
º/h | |
| Purata 1S, x, y paksi (-40 ℃ ~+80 ℃, suhu malar) | 9 |
|
º/h | |
| Sifar mengimbangi | Julat Offset Zero | ± 0.2 |
|
º / s |
| Sifar bias berubah ke atas julat suhu penuh | ± 0.06 |
|
º / s | |
| Kebolehulangan permulaan mula-mula | 0.006 |
|
º / s | |
| Pengulangan awal sehari-hari | 0.009 |
|
º / s | |
| Pengaruh pecutan linear pada bias sifar | 0.002 |
|
º / s | |
| Pengaruh getaran pada sifar mengimbangi, perubahan sebelum dan selepas getaran | 0.002 |
|
º / s | |
| Pengaruh getaran pada sifar mengimbangi, perubahan sebelum getaran | 0.002 |
|
º / s | |
| Faktor Skala | Ketepatan faktor skala, paksi z | 0.3 |
|
% |
| Ketepatan faktor skala, paksi x, y | 0.6 |
|
% | |
| Faktor Skala Nonlinearity, Z paksi | 0.01 |
|
%Fs | |
| Faktor Skala Nonlinearity, X, Y Axis | 0.02 |
|
%Fs | |
| Sudut berjalan rawak |
|
0.001 |
|
°/√hr |
| Ketumpatan bunyi |
|
0.001 |
|
°/s/√hr |
| Resolusi |
|
3.052 × 10-7 |
|
º/S/LSB |
| Jalur lebar |
|
200 |
|
Hz |
Parameter pecutan
| Parameter | Keadaan ujian | Nilai tipikal | Nilai maks | Unit |
| Julat pengukuran dinamik |
|
16 |
|
g |
| Kestabilan Bias Zero | Varians Allan | 0.03 |
|
mg |
| Purata 10s (-40 ℃ ~+80 ℃, suhu malar) | 0.2 |
|
mg | |
| Purata 1S (-40 ℃ ~+80 ℃, suhu malar) | 0..3 |
|
mg | |
| Sifar mengimbangi | Julat Offset Zero | 5 |
|
mg |
| Variasi Offset Zero (puncak ke puncak) di julat suhu penuh | 5 |
|
mg | |
| Kebolehulangan permulaan mula-mula | 0.5 |
|
mg | |
| Pengulangan awal sehari-hari | 0.8 |
|
mg | |
| Koefisien suhu sifar bias | 0.05 | 0.1 | mg/℃ | |
| Faktor Skala | Ketepatan faktor skala | 0.5 |
|
% |
| Faktor skala nonlinearity | 0.1 |
|
%Fs | |
| Berjalan kaki rawak |
|
0.029 |
|
m/s/√hr |
| Ketumpatan bunyi |
|
0.025 |
|
mg/√Hz |
| Resolusi |
|
1.221 × 10-8 |
|
g/lsb |
| Jalur lebar |
|
200 |
|
Hz |
Parameter magnetometer (pilihan)
| Parameter | Keadaan ujian | Nilai tipikal | Nilai maks | Unit |
| Julat pengukuran dinamik |
|
2.5 |
|
Gauss |
| Sifar mengimbangi | Persekitaran bukan magnetik | 15 |
|
mgauss |
Ketepatan tajuk
| Parameter | Keadaan ujian | Nilai tipikal | Nilai maks | Unit |
| Ketepatan tajuk magnet |
|
0.5 |
|
° |
Ketepatan sikap mendatar
| Parameter | Keadaan ujian | Nilai tipikal | Nilai maks | Unit |
| Ketepatan sudut padang |
|
0.1 |
|
° |
| Ketepatan sudut gulung |
|
0.1 |
|
° |
