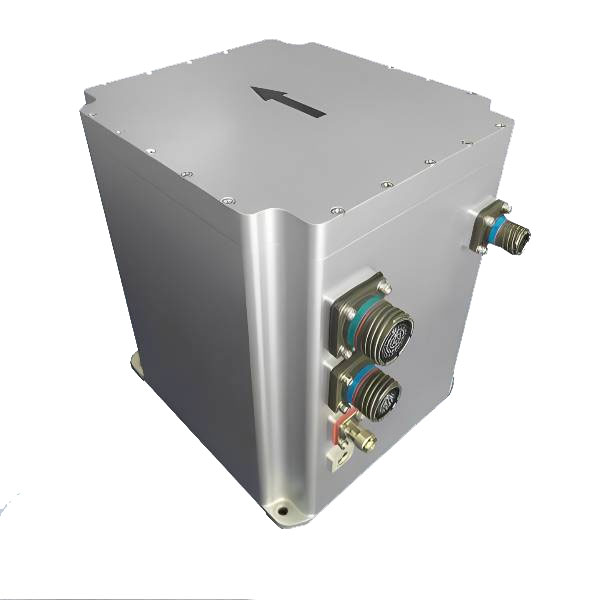

Sistem Navigasi Bersepadu Inersia/Satelit Serat Optik
Jio-F100S giroskop gyroscope-strapdown sistem navigasi bersepadu inersia/satelit terdiri daripada girositasi fiber yang tertutup-quartym, empedorome filner dan pengiraan gysor, Keperluan pengukuran dan kawalan ketepatan tinggi.
Model:JIO-F100S
Hantar Pertanyaan
Penerangan Produk
Pemasangan JiOptics giroskop gentian optik untuk menyediakan kemudahan fleksibiliti integrasi, dan pemaju kami toolkit untuk prototaip pesat, bukan sahaja memenuhi keperluan spesifikasi, juga menyediakan prestasi berkualiti tinggi memenuhi permintaan pengguna akhir.
Perkhidmatan kami
JiOptics adalah pasukan profesional dan cekap. Sediakan perkhidmatan OEM/ODM untuk anda, hubungi kami untuk menyesuaikan giroskop optik serat eksklusif anda
Ciri -ciri produk
- ketepatan gred navigasi 0.8nmile/h
- Pemilihan Multi-Mod, Mod Kenderaan/Mod Pesawat
- Penjajaran awal statik 3min / goncang asas penjajaran awal 8min
- Kesalahan diri
- Antara muka yang kaya, Sokongan Rs232, Rs422, Can dan Antara Muka Standard Lain
- Kebolehpercayaan yang tinggi
- Pemilihan Multi-Mod, Mod Kenderaan/Mod Pesawat
- Penjajaran awal statik 3min / goncang asas penjajaran awal 8min
- Kesalahan diri
- Antara muka yang kaya, Sokongan Rs232, Rs422, Can dan Antara Muka Standard Lain
- Kebolehpercayaan yang tinggi
Senario aplikasi
-Sistem Penggalian Terlalu di Kawasan Perlombongan
- Navigasi inersia asas untuk UAV besar
- Kompas marin
- orientasi pistol sendiri
- Kedudukan dan orientasi kenderaan
- Pengukuran mudah alih ketepatan tinggi
- Platform ketepatan tinggi dan stabil
- Navigasi inersia asas untuk UAV besar
- Kompas marin
- orientasi pistol sendiri
- Kedudukan dan orientasi kenderaan
- Pengukuran mudah alih ketepatan tinggi
- Platform ketepatan tinggi dan stabil
Ciri -ciri elektrik
- Bekalan Kuasa: 24 ~ 36V DC (typ.)
- Kuasa dinilai: 30W (max)
- Kuasa dinilai: 30W (max)
Gycroscope-strapdown inersia/satelit sistem navigasi bersepadu dimensi mekanikal
Parameter Teknikal:
| Atribut | Parameter | Indeks |
| Kedudukan memegang | Odometer Combo | 0.001D (D adalah perbatuan) |
| Gabungan GNSS | 1.2m | |
| Inersia tulen | 0.8nmile/h | |
| Ketepatan sikap | Penjajaran awal | 0.003 ° |
| Sikap memegang (GNSS dilumpuhkan, inersia tulen) |
0.002 °/10min (RMS) | |
| Kuasa sementara | ≤100W (<3S) | |
| Ketepatan tajuk | Self-cantinging North | 0.05 ° × ° × ke), Bila Bermakna Lintang (RMS) |
| Menuju ke arah (GNSS dilumpuhkan, inersia tulen) |
0.003 °/10min (RMS) | |
| Ketepatan kelajuan | Pegang kelajuan (GNSS dilumpuhkan, inersia tulen) |
0.3m/s/10min (RMS) |
| Serat optik Gyro |
Mengukur julat | ± 400 °/s |
| Kestabilan Bias Zero | ≤0.01 °/h | |
| Accelerometer fleksibel kuarza | Mengukur julat | ± 20g |
| Kestabilan Bias Zero | ≤20μg (purata 10s) | |
| Antara muka komunikasi | RS232 | 1 saluran (kadar baud 9.6kbps ~ 921.6kbps, lalai 115.2kbps Kekerapan sehingga 1000Hz, lalai 200Hz) |
|
|
RS422 | 6 saluran (kadar baud 9.6kbps ~ 921.6kbps, lalai 115.2kbps Kekerapan sehingga 1000Hz, lalai 200Hz) |
| Sifat struktur | Saiz | 199 mm × 180 mm × 219.5 mm (l × w × h) |
| Berat | Satu set navigasi inersia tidak melebihi 8.0kg (pilihan untuk aplikasi penerbangan tidak melebihi 6.5kg) | |
| Gunakan persekitaran | Suhu penyimpanan | -40 ℃ ~ 65 ℃ |
| Kelembapan relatif | ≤80% |
Contoh permohonan
