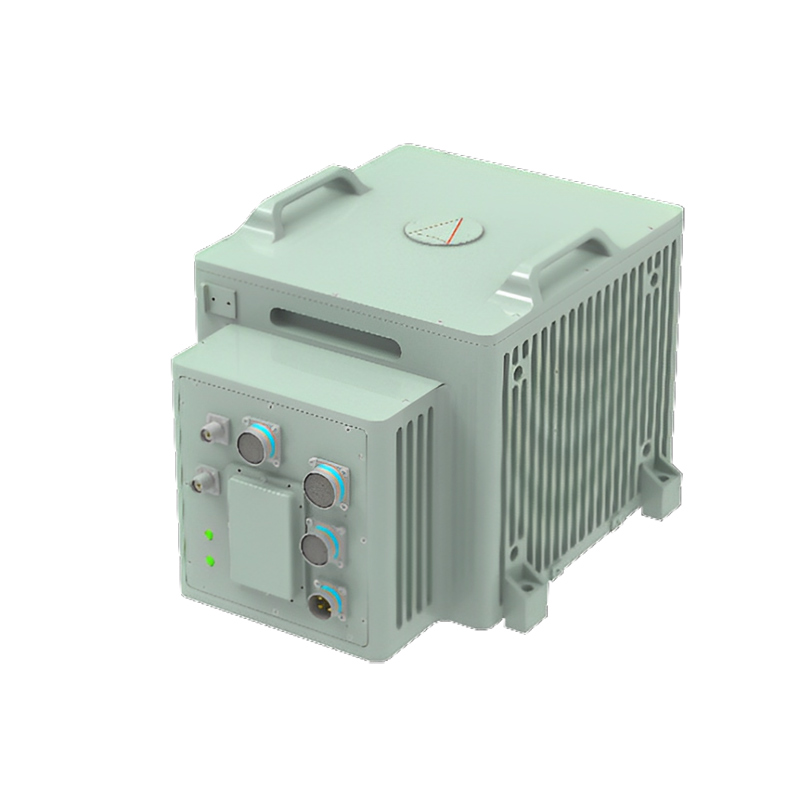

Sistem Navigasi Inersia Tali Gelang Laser Giroskop Kepersisan tinggi
  • Sistem Navigasi Inersia Tali Gelang Laser Giroskop Kepersisan tinggiSistem Navigasi Inersia Tali Gelang Laser Giroskop Kepersisan tinggi

Sistem Navigasi Inersia Tali Gelang Laser Giroskop Kepersisan tinggi

Sistem Navigasi Inersia Tali Giroskop Cincin Laser berketepatan tinggi ialah sistem navigasi inersia berdasarkan giroskop laser cincin dan pecutan fleksibel kuarza. Boleh digabungkan dengan altimeter, GNSS, meter kelajuan udara dan peralatan tambahan lain, boleh menyediakan pembawa udara, pembawa darat dan maklumat navigasi lain, seperti kelajuan, kedudukan dan sikap.

Model:JIO-D90A

Hantar Pertanyaan    Muat Turun PDF

Penerangan Produk

Pengenalan Sistem Navigasi Inersia Cincin Laser Giroskop Tali Bawah Kepersisan tinggi

Ring Laser Gyroscope Strapdown Inersia Navigation System-D90A ialah sistem navigasi inersia berdasarkan giroskop laser cincin dan pecutan fleksibel kuarza. Boleh digabungkan dengan altimeter, GNSS, meter kelajuan udara dan peralatan tambahan lain, boleh menyediakan pembawa udara, pembawa darat dan maklumat navigasi lain, seperti kelajuan, kedudukan dan sikap.

Siri D90A sistem navigasi inersia boleh digunakan secara meluas dalam kereta kebal, semua jenis kenderaan berperisai, artileri gerak sendiri, roket, semua jenis kenderaan udara tanpa pemandu, kapal terbang, kapal, kereta, kereta api berkelajuan tinggi, kenderaan tanpa pemandu, komunikasi satelit mudah alih sistem, penggerudian dan platform pembawa lain. Kawalan penerbangan, penstabilan sikap, platform penstabilan senjata, kedudukan dan kedudukan, dsb.

Ciri-ciri teknikal

Giro laser gelang ketepatan tinggi dan pecutan kuarza
Penjajaran diri asas statik atau bergerak pilihan
Ralat parameter penentukuran dan pampasan dalam julat suhu penuh
Antara muka input pelbagai pilihan untuk GNSS/Odometer/DVL
Mod navigasi boleh dikonfigurasikan
Kesesuaian alam sekitar yang sangat baik
Piawaian ketenteraan

Senario aplikasi biasa

Navigasi kenderaan bawah laut
Kedudukan dan pencarian utara untuk kenderaan darat
Penstabilan dan kawalan untuk pembawa bergerak
Pengukuran sikap untuk aplikasi yang menuntut

Fungsi utama sistem

Ia mempunyai fungsi mengeluarkan maklumat seperti kedudukan pembawa, tajuk, sudut sikap, kadar sudut dan kelajuan dalam masa nyata;
Ia mempunyai mod kerja seperti navigasi inersia tulen dan navigasi bersepadu INS/GNSS (termasuk Beidou);
Memiliki fungsi menerima maklumat navigasi satelit yang disediakan oleh peralatan standard frekuensi sistem masa luaran;
Ia mempunyai fungsi penjajaran diri tanah dan menyokong fungsi penjajaran udara;
Ia mempunyai fungsi seperti ujian kendiri kuasa hidup, ujian kendiri berkala, laporan status, pampasan ralat pemasangan dan storan tidak meruap.

Komposisi dan dimensi sistem

Keseluruhan sistem terdiri daripada dua bahagian: instrumen utama navigasi inersia dan kurungan instrumen utama navigasi inersia. Antaranya, dimensi luaran instrumen utama adalah seperti berikut:



Penunjuk teknikal utama sistem

Ketepatan sistem
Ketepatan Sistem
Navigasi Inersia Tulen/Navigasi Inersia Tulen
1.0nmile/4j, CEP
Navigasi/Navigasi Bersepadu dengan GNSS
â¤5m , 1Ï _
Sudut Tajuk / Tajuk
0.01°, RMS
Sikap mendatar (roll dan pitch)
Sikap Mendatar (gulungan
0.005°, RMS
Halaju Inersia Tulen
1m/s , RMS
GNSS Navigasi Bersepadu Halaju
0. 1 m/s , RMS
Penunjuk peranti inersia Parameter Gyro dan Accelerometer
giroskop laser _
Giroskop
Julat/Julat
± 6 00 deg/s
Kestabilan Bias
â¤0.02 deg/j, 1Ï
Kebolehulangan bias sifar
Kebolehulangan Bias
â¤0.02 deg/j, 1Ï
Faktor Skala bukan lineariti
1 ppm
Accelerometer
Accelerometer
Julat/Julat
± 15g _
Kestabilan Bias
â¤10μg , 1Ï
Kebolehulangan bias sifar
Kebolehulangan Bias
â¤10μg , 1Ï
Faktor Skala bukan lineariti
15 ppm
align time Masa Penjajaran
Mula Dingin
⤠8 min
Mula semula
⤠5min _
Permulaan Udara/Dalam Penerbangan
â¤15min
Antara muka Ciri-ciri antara muka
Bekalan voltan/Voltan
18~36VDC
Penggunaan kuasa
⤠40W @ 24VDC
Antara muka elektrik/Elektrik
RS232 × 2
RS422 × 3
BOLEH × 2
Ethernet × 1
1pps × 1
Kadar Kemas Kini Data (boleh dikonfigurasikan)
200Hz@115.2kbps _ _ _
Gunakan persekitaran Alam Sekitar
Suhu Operasi
-40°C~ 65°C
Suhu penyimpanan/Suhu Penyimpanan
-55°C~ 85°C
Gunakan Ketinggian/Ketinggian
20000m
Kelembapan
95% ( 25°C)
Getaran/Getaran
5g @ 20~2000Hz
Syok/Syok
40 g, 11 ms, 1/2 Sinus
Sifat fizikal Fizikal
Dimensi/ Saiz (L*W*H)
370 x 275 x 244 mm _
Berat/ Berat
19 kg

Nota: Struktur boleh disesuaikan mengikut keperluan pengguna.
