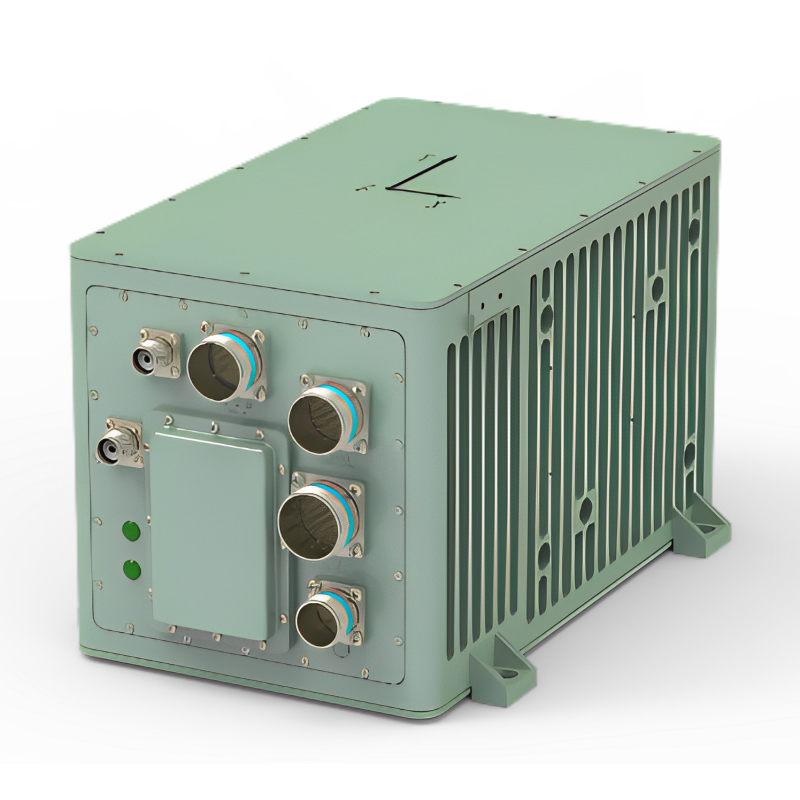

Sistem Navigasi Inersia Tali Giroskop Laser Cincin
Sistem Navigasi Inersia Tali Giroskop Laser Cincin ialah sistem navigasi inersia berdasarkan giroskop laser cincin dan pecutan fleksibel kuarza. Boleh digabungkan dengan altimeter, GNSS, meter kelajuan udara dan peralatan tambahan lain, boleh menyediakan pembawa udara, pembawa darat dan maklumat navigasi lain, seperti kelajuan, kedudukan dan sikap
Model:JIO-D50A
Hantar Pertanyaan Muat Turun PDF
Penerangan Produk
Ring Laser Giroskop Strapdown Pengenalan Sistem Navigasi Inersia
JIO-D50A ialah sistem navigasi inersia berdasarkan giroskop laser cincin dan pecutan fleksibel kuarza. Boleh digabungkan dengan altimeter, GNSS, meter kelajuan udara dan peralatan tambahan lain, boleh menyediakan pembawa udara, pembawa darat dan maklumat navigasi lain, seperti kelajuan, kedudukan dan sikap.
Siri D50A sistem navigasi inersia boleh digunakan secara meluas dalam kereta kebal, semua jenis kenderaan berperisai, artileri gerak sendiri, roket, semua jenis kenderaan udara tanpa pemandu, pesawat, kapal, kereta, kereta api berkelajuan tinggi, kenderaan tanpa pemandu, komunikasi satelit mudah alih sistem, penggerudian dan platform pembawa lain. Kawalan penerbangan, penstabilan sikap, platform penstabilan senjata, kedudukan dan kedudukan, dsb.
Siri D50A sistem navigasi inersia boleh digunakan secara meluas dalam kereta kebal, semua jenis kenderaan berperisai, artileri gerak sendiri, roket, semua jenis kenderaan udara tanpa pemandu, pesawat, kapal, kereta, kereta api berkelajuan tinggi, kenderaan tanpa pemandu, komunikasi satelit mudah alih sistem, penggerudian dan platform pembawa lain. Kawalan penerbangan, penstabilan sikap, platform penstabilan senjata, kedudukan dan kedudukan, dsb.
Ciri-ciri teknikal
Giro laser cincin dan pecutan kuarza yang menjimatkan kos
Penjajaran diri asas statik atau bergerak pilihan
Ralat parameter penentukuran dan pampasan dalam julat suhu penuh
Antara muka input pelbagai pilihan untuk GNSS/Odometer/DVL
Mod navigasi boleh dikonfigurasikan
Kesesuaian alam sekitar yang sangat baik
Piawaian ketenteraan
Penjajaran diri asas statik atau bergerak pilihan
Ralat parameter penentukuran dan pampasan dalam julat suhu penuh
Antara muka input pelbagai pilihan untuk GNSS/Odometer/DVL
Mod navigasi boleh dikonfigurasikan
Kesesuaian alam sekitar yang sangat baik
Piawaian ketenteraan
Senario aplikasi biasa
Navigasi kenderaan laut
Navigasi dan kedudukan kenderaan bawah air
Kedudukan dan pencarian utara untuk kenderaan darat
Penstabilan dan kawalan untuk pembawa bergerak
Pengukuran sikap untuk aplikasi yang menuntut
Navigasi dan kedudukan kenderaan bawah air
Kedudukan dan pencarian utara untuk kenderaan darat
Penstabilan dan kawalan untuk pembawa bergerak
Pengukuran sikap untuk aplikasi yang menuntut
Fungsi utama sistem
Ia mempunyai fungsi mengeluarkan maklumat seperti kedudukan pembawa, tajuk, sudut sikap, kadar sudut dan kelajuan dalam masa nyata;
Ia mempunyai mod kerja seperti navigasi inersia tulen dan navigasi bersepadu INS/GNSS (termasuk Beidou);
Memiliki fungsi menerima maklumat navigasi satelit yang disediakan oleh peralatan standard frekuensi sistem masa luaran;
Ia mempunyai fungsi penjajaran diri tanah dan menyokong fungsi penjajaran udara;
Ia mempunyai fungsi seperti ujian kendiri kuasa hidup, ujian kendiri berkala, laporan status, pampasan ralat pemasangan dan storan tidak meruap.
Ia mempunyai mod kerja seperti navigasi inersia tulen dan navigasi bersepadu INS/GNSS (termasuk Beidou);
Memiliki fungsi menerima maklumat navigasi satelit yang disediakan oleh peralatan standard frekuensi sistem masa luaran;
Ia mempunyai fungsi penjajaran diri tanah dan menyokong fungsi penjajaran udara;
Ia mempunyai fungsi seperti ujian kendiri kuasa hidup, ujian kendiri berkala, laporan status, pampasan ralat pemasangan dan storan tidak meruap.
Komposisi dan dimensi sistem
Keseluruhan sistem terdiri daripada dua bahagian: instrumen utama navigasi inersia dan kurungan instrumen utama navigasi inersia.
Antaranya, dimensi luaran instrumen utama adalah seperti berikut:
Antaranya, dimensi luaran instrumen utama adalah seperti berikut:
Penunjuk teknikal utama sistem
| Ketepatan sistem Ketepatan Sistem |
Navigasi Inersia Tulen/Navigasi Inersia Tulen |
0.8 mil/1j, CEP |
|
| Navigasi/Navigasi Bersepadu dengan GNSS |
â¤5m , 1Ï _ |
||
| Sudut Tajuk / Tajuk |
0.05°, RMS |
||
| Sikap mendatar (roll dan pitch) Sikap Mendatar (gulungan |
0.01°, RMS |
||
| Halaju Inersia Tulen |
1 .5 m/s , RMS |
||
| GNSS Navigasi Bersepadu Halaju |
0. 1 m/s , RMS |
||
| Penunjuk peranti inersia Parameter Gyro dan Accelerometer |
giroskop laser _ Giroskop |
Julat/Julat |
± 6 00 deg/s |
| Kestabilan Bias |
â¤0.01 deg/j, 1Ï |
||
| Kebolehulangan bias sifar Kebolehulangan Bias |
â¤0.01 deg/j, 1Ï |
||
| Faktor Skala bukan lineariti |
10 ppm |
||
| Accelerometer Accelerometer |
Julat/Julat |
± 15g _ |
|
| Kestabilan Bias |
â¤10μg , 1Ï |
||
| Kebolehulangan bias sifar Kebolehulangan Bias |
â¤10μg , 1Ï |
||
| Faktor Skala bukan lineariti |
15 ppm |
||
| align time Masa Penjajaran |
Mula Dingin |
⤠8 min |
|
| Mula semula |
⤠5min _ |
||
| Permulaan Udara/Dalam Penerbangan |
â¤10min |
||
| Antara muka Ciri-ciri antara muka |
Bekalan voltan/Voltan |
18~36VDC |
|
| Penggunaan kuasa |
⤠40W @ 24VDC |
||
| Antara muka elektrik/Elektrik |
RS232 × 2 RS422 × 3 BOLEH × 2 Ethernet × 1 1pps × 1 |
||
| Kadar Kemas Kini Data (boleh dikonfigurasikan) |
200Hz@115.2kbps _ _ _ |
||
| Gunakan persekitaran Alam Sekitar |
Suhu Operasi |
-40°C~ 65°C |
|
| Suhu penyimpanan/Suhu Penyimpanan |
-55°C~ 85°C |
||
| Gunakan Ketinggian/Ketinggian |
20000m |
||
| Kelembapan |
95% ( 25°C) |
||
| Getaran/Getaran |
5g @ 20~2000Hz |
||
| Syok/Syok |
40 g, 11 ms, 1/2 Sinus |
||
| Sifat fizikal Fizikal |
Dimensi/ Saiz (L*W*H) |
240 x202x 169 mm _ |
|
| Berat/ Berat |
9 kg |
||
Nota: Struktur boleh disesuaikan mengikut keperluan pengguna.
