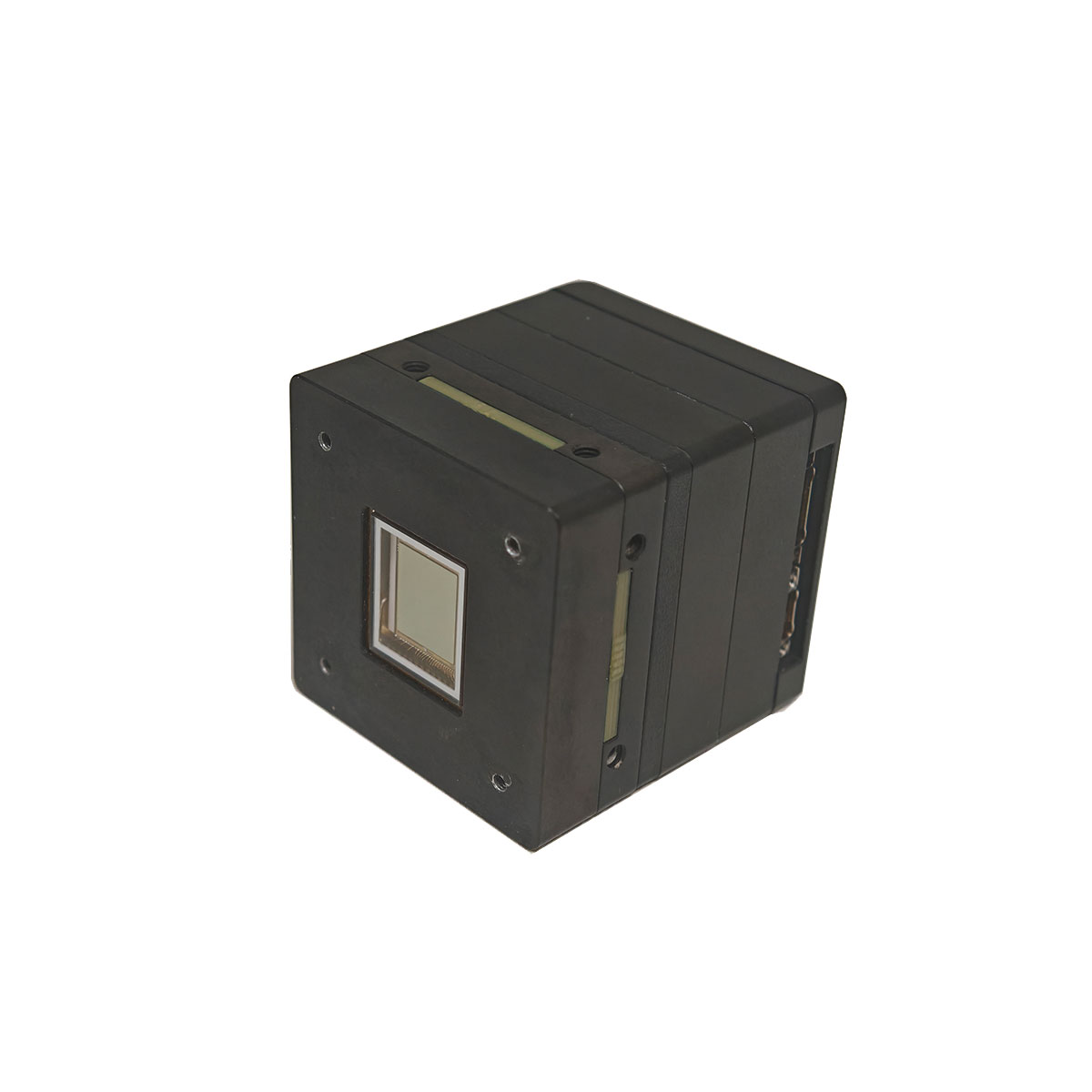

Kamera Mini 640×512 SWIR InGaAs
STA-G640SW-IGA jenis Mini Modul Pengimejan Inframerah adalah berdasarkan Pengesan Inframerah 640×512 SW dan serasi dengan kebanyakan jenis pengesan IR yang serupa. Ia boleh mengubah sinaran inframerah kepada imej yang divisualisasikan. Kefungsian dan antara muka yang kaya, saiz padat dan penggunaan kuasa yang rendah menjadikannya mudah untuk digunakan untuk penyepaduan sistem dan pembangunan sekunder. Ia digunakan dalam pelbagai aplikasi pada keselamatan & pengawasan, rondaan sempadan, muatan UAV dan R&D.
Hantar Pertanyaan
Penerangan Produk
Ciri dan spesifikasi utama adalah seperti di bawah
| Model | STA-G640SW-IGA |
| Resolusi Imej | 640×512 |
| Saiz Padang | 15um |
| Julat Spektrum | 0.8~1.7 µm |
| Dimensi | 40mm×40mm×43.1mm |
| Berat badan | ≤ 0.3Kg |
| Kadar Bingkai Output Imej | 50 Hz (lalai) |
| Antara Muka Output Video | Pautan Kamera/SDI (digital), yang lain boleh disesuaikan |
| Jenis Keluaran Imej | 8-bit (lalai) atau 14-bit boleh pilih |
| Penggunaan Kuasa | ≤5W (keadaan mantap) |
| Kekutuban Imej | Putih Panas/ Hitam Panas/pseudo-warna |
| Peningkatan Butiran Digital | |
| Peningkatan Kontras Imej | |
| Penapisan Imej dan Nyah hingar | |
| Integrasi Imej | Pengubahsuaian Auto/manual pada masa penyepaduan |
| Penyegerakan Dalaman atau Penyegerakan Luaran | |
| Single dan Dua mata NUC, parameter pembetulan boleh diperbaiki | |
| Penggantian piksel Mati Auto/Manual | |
| Menyediakan imej ujian, seperti kecerunan aras kelabu, sasaran jalur dan papan dam | |
| Peralihan imej, pencerminan, pembekuan dan zum digital | |
| Tindanan/tanggalkan bulu silang | |
| Suhu Operasi | -40~+60℃ |
| Suhu Penyimpanan | -55~+70℃ |
| Kelembapan | 0%~80%RH |
| Antara Muka dan Bekalan Kuasa | |
| Output Video Digital | CameraLink@8bit/CameraLink@14bit, SDI |
| Output Video SDI | 720P@50Hz, Resolusi paparan berkesan 640×512. |
| Antaramuka Komunikasi | RS422 |
| Penyegerakan Luaran | RS422 |
| Bekalan Kuasa | 12V DC (nominal) |
Nota: Kamera SWIR boleh disesuaikan. Jika parameter perlu dilaraskan, sila hubungi pasukan Jioptics.
Ciri-ciri
Gating Output Imej
Gating Output Imej
Modul ini menyediakan ciri gating dalam talian pada imej IR masa nyata dan imej ujian. Antara muka video analog dan digital ditukar serentak dengan gating output imej. Ciri ini juga boleh disesuaikan.

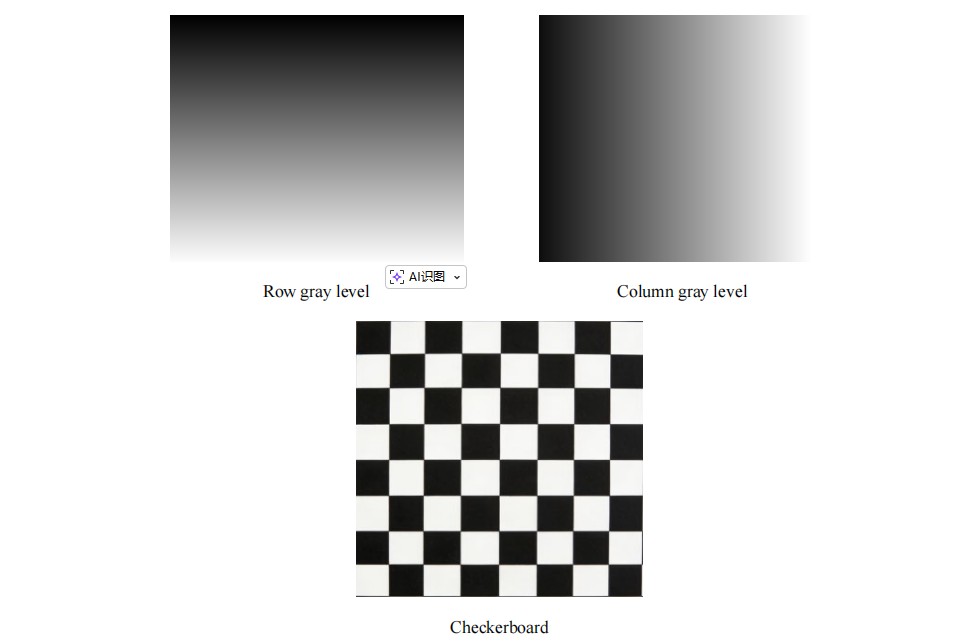

Terdapat 7 jenis imej ujian, termasuk tahap kelabu baris dan peta dinamiknya, tahap kelabu lajur dan peta dinamiknya, sasaran baris 5 segi empat sama dan peta dinamiknya, sasaran lajur 5 segi empat sama dan peta dinamiknya, dan juga papan dam.
Antara Muka Elektrik
Definisi Penyambung
Definisi Penyambung
Definisi penyambung dan arahan pendawaian adalah seperti di bawah,
1)nama jenis:J63A-2F2-025-231-TH, penyambung sepadan: J63A-212-025-161-JC1. Definisi seperti di bawah,
1)nama jenis:J63A-2F2-025-231-TH, penyambung sepadan: J63A-212-025-161-JC1. Definisi seperti di bawah,
| Pin | isyarat | Langkah berjaga-berjaga | Teguran |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Pasangan Berpintal | Saluran Pautan Kamera 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Pasangan Berpintal | Pautan Kamera CLK |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | Pasangan Berpintal | Saluran Pautan Kamera 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Pasangan Berpintal | Saluran Pautan Kamera 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Pasangan Berpintal | Saluran Pautan Kamera 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) nama taip: J63A-2F2-015-231-TH, penyambung sepadan: J63A-212-015-161-JC1. Definisi seperti di bawah,
| Pin | isyarat | Langkah berjaga-berjaga | Teguran |
| 1 | PGND | Pasangan Berpintal | PGND |
| 2 | PGND | ||
| 4 | KUASA_ 12V | KUASA+ | |
| 11 | KUASA_ 12V | ||
| 9 | Rizab -PGND | Pasangan Berpintal | Rizab |
| 10 | Rizab -POWER_ 12V | ||
| 3 | Esync_422Output+ | Pasangan Berpintal | Penyegerakan luar, 422 Output |
| 12 | Esync_422Output- | ||
| 5 | Esync_422Input+ | Pasangan Berpintal | Penyegerakan luar, 422 Input |
| 14 | Esync_422Input- | ||
| 6 | RS422 TXD- | Pasangan Berpintal | Output IR RS422 |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | Pasangan Berpintal | Input IR RS422 |
| 15 | RS422 RXD+ | ||
| 7 | GND | NC |
|
3)Penyambung SDI: PP5, Jenis nama: MMCX_KWHD. Definisi seperti di bawah,
| Pin | isyarat | Teguran |
| 1 | SDI | isyarat |
| 2 、3 、4 、5 | AGND | GND |

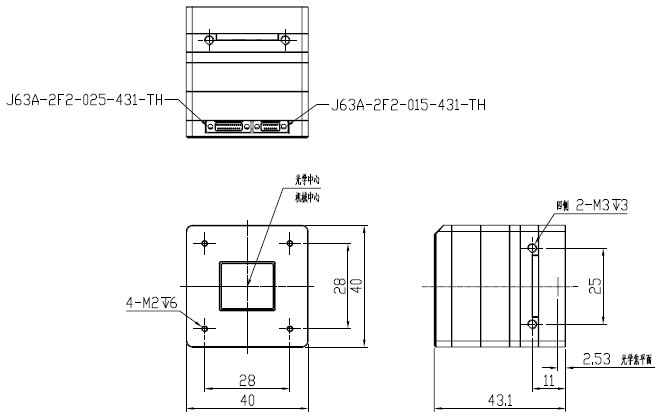

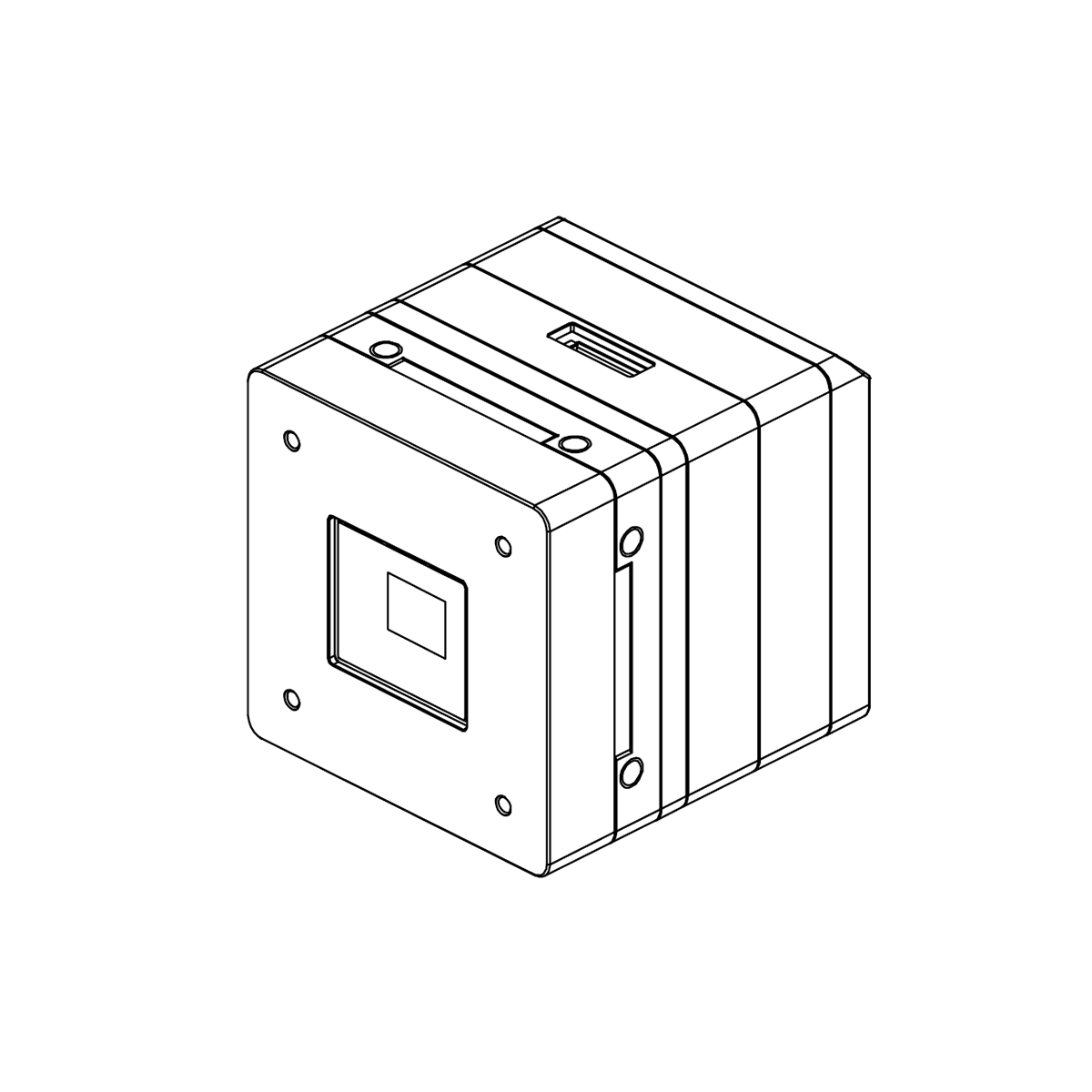

Dimensi
Kamera Termasuk
| Pengesan Inframerah SW | 1 setiap satu |
| Papan Pelabuhan Luar | 1 pc |
| Lembaga DB | 1 pc |
| Papan AD | 1 pc |
| Papan Antara Muka Pengesan | 1 pc |
| Kabel Sambungan Dalaman | 1 set |
