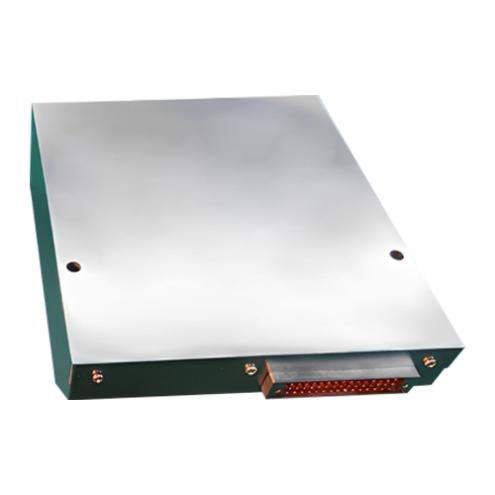

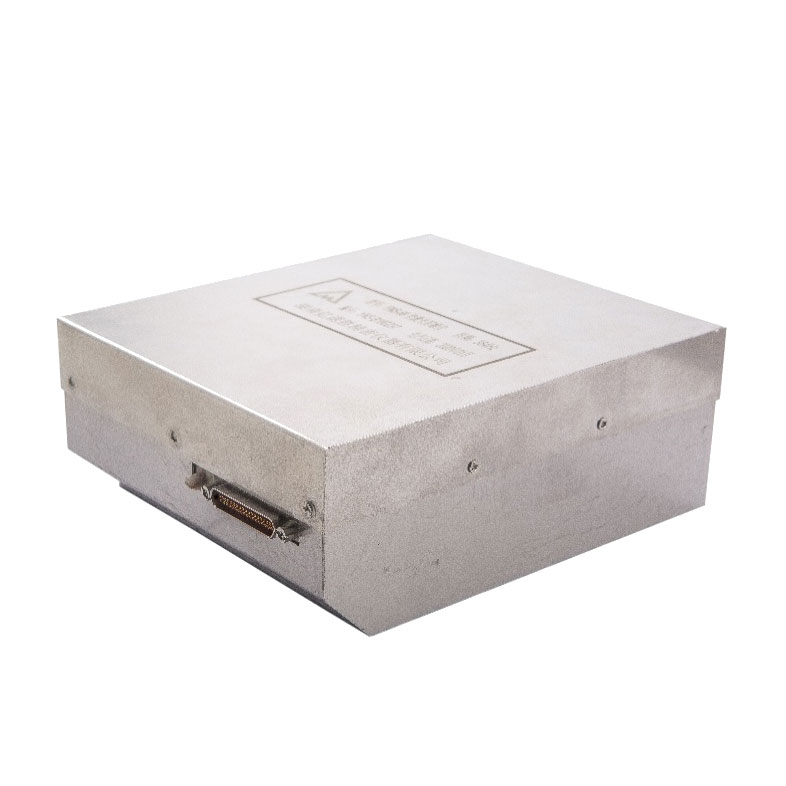

Gyroscope Laser Ring - JIO90

Ring Laser Gyroscope-Jio90 adalah mesin dwi-frekuensi digital yang tinggi yang menggoncang laser gyro yang dihasilkan oleh syarikat kami. Ia mempunyai kelebihan ketepatan tinggi, bekalan kuasa mudah, integrasi tinggi dan output digital. Ia boleh mengukur gerakan sudut gelombang pembawa di sekitar paksi sensitif dan mengeluarkan dua gelombang persegi kuadratur. Ia boleh digunakan secara meluas dalam penyepaduan kedudukan/navigasi, pengawasan/peninjauan, kawalan kebakaran dan kawalan penerbangan peluru berpandu dan roket pembawa mereka, pesawat, kenderaan udara tanpa pemandu, kapal, kapal, kenderaan perisai dan ladang lain.

Model:JIO90-RLG

Hantar Pertanyaan

Penerangan Produk

Ring Laser Gyroscope - JIO90 boleh didapati dalam model A, B dan C untuk memenuhi keperluan anda yang berbeza.

Fungsi

Ukur sudut putaran di sekitar paksi sensitifnya, dan output dua gelombang persegi ortogonal yang mengandungi maklumat putaran.

Prestasi

Jio50 -type laser gyroscope ditunjukkan dalam Jadual 1
Jadual 1 Petunjuk Teknikal Utama Gyro

Nombor siri	Parameter	Unit	Premium	Gred a	Gred b	Gred c	Catatan
1	Bias sifar	°/h	≤0.3				/
2	Kestabilan Bias	°/h	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100s, 1c
3	Kebolehulangan sifar sifar	°/h	≤1 ‰	≤2 ‰	≤3 ‰		1s
4	pekali berjalan rawak	° / h1 / 2	≤0.4 ‰	≤0.6 ‰	≤0.7 ‰	≤1 ‰	/
5	Faktor Skala	"/Pulse	1.865
6	Faktor skala nonlinearity	ppm	≤1				/
7	Kebolehulangan faktor skala	ppm	≤1				1s
8	Kepekaan magnet	°/(h · gs)	≤1.5 ‰	≤2 ‰			/
9	Kadar sudut input maksimum	°/s	≥400				/

Kesesuaian alam sekitar

a) Suhu Kerja: -40 ℃ ~ + 65 ℃
b) Suhu Penyimpanan: -45 ℃ ~ + 85 ℃
c) getaran: 9.6g secara keseluruhan;
d) Kejutan: 30g/11ms (separuh sinus) atau 75g/6ms (separuh sinus);
e) Tekanan rendah: 5000m di atas paras laut.

Kekerapan (Hz)	10	100	200	300	400	500	800	2000
Ketumpatan Spektrum Kuasa (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

Bekalan kuasa dan antara muka elektrik

a) bekalan kuasa
Jenis: ± 5v, +15V
Keperluan: +5V - semasa 180mA, kestabilan ± 50mv, riak <50mv
-5V - semasa 60mA, kestabilan ± 50mv, riak <50mv
+15V - semasa 240mA, kestabilan ± 100mv, riak <100mv
b) Penggunaan Kuasa: <6W
c) Jenis Antara Muka Elektrik: J30JM-37ZK
d) Definisi antara muka: Definisi pin antara muka elektrik ditunjukkan dalam Jadual 2.

Jadual 2 Jadual Definisi Antara Muka Elektrik

Pin nombor siri	Definisi	Catatan	Pin nombor siri	Definisi	Catatan
1	NC	batal	/	/	/
2	Gnd	Tanah isyarat	20	NC	batal
3	NC	batal	Dua puluh satu	NC	batal
4	NC	batal	Dua puluh dua	NC	batal
5	NC	batal	Dua puluh tiga	NC	batal
6	Simpan sendiri	/	Dua puluh empat	NC	batal
7	NC	batal	25	Simpan sendiri	/
8	Simpan sendiri	/	26	NC	batal
9	Cos	Isyarat output gelombang persegi 2 Tahap TTL	27	Cos	Isyarat output gelombang persegi 2 tahap TTL
10	Gnd	Tanah isyarat	28	Gnd	Tanah isyarat
11	Dosa	Isyarat output gelombang persegi 1 Tahap TTL	29	Dosa	Isyarat Output Gelombang Square 1 Tahap TTL
12	T1	Rintangan Platinum 1	30	T2	Rintangan Platinum 2
13	T3	Termometer rintangan platinum 3	31	T4	Rintangan Platinum 4
14	Tcom	4 Platinum Rintangan Terminal Biasa	32	Tcom	4 Platinum Rintangan Terminal Biasa
15	Gnd	+5V, -5V kuasa tanah	33	Gnd	+5V, -5V kuasa tanah
16	+5v	input kuasa	34	+5v	input kuasa
17	+15V	input kuasa	35	+15V	input kuasa
18	15vgnd	+15V kuasa tanah	36	15vgnd	+15V kuasa tanah
19	-5v	input kuasa	37	-5v	input kuasa
Nota: Model rintangan platinum ialah PT1000
