Modul rangefinder 15000m

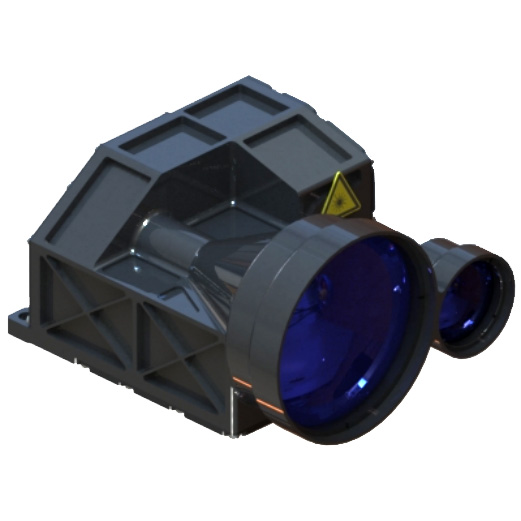

Modul Rangefinder STA-D1520Y 15000M mengamalkan modul laser kaca Erbium 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa yang rendah, struktur padat, ketepatan tinggi, jarak pengukuran panjang dan keselamatan mata manusia.

Model:STA-D1520Y STA-M1215X

Hantar Pertanyaan

Penerangan Produk

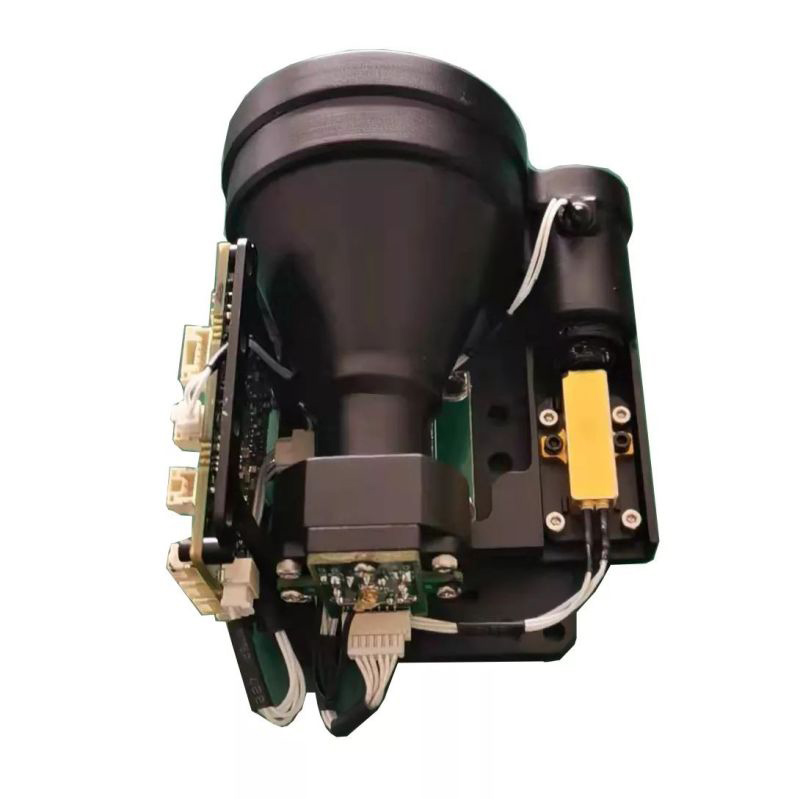

STA-D1520Y mengamalkan modul laser kaca Erbium 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa yang rendah, struktur padat, ketepatan tinggi, jarak pengukuran panjang dan keselamatan mata manusia.

Julat Pengukuran Maksimum: 15000m (Kenderaan) 20000 m (dinding)
Ketepatan ± 1.5m
Ketepatan pengukuran ≥ 98%
Berat ≤600g

Ciri Modul Rangefinder 15000m

1.
2. Laluan cahaya dimeteraikan sepenuhnya, bukti debu, reka bentuk stim kalis air, keseluruhan proses pengeluaran persekitaran ultra bersih, boleh digunakan untuk persekitaran yang kompleks, keperluan yang rendah untuk persekitaran pemasangan, kebolehsuaian yang kuat;
3. Antaramuka dalaman litar semua mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.

Indeks Prestasi Produk

Item	Indeks
Model	STA-D1520Y
Panjang gelombang operasi	1535nm ± 10nm
Julat jarak	120m-20000m
Keupayaan berkisar	20000m	Sasaran besar, penglihatan ≥ 25km
	15000m	Keterlihatan ≥ 25km, sasaran dengan 0.3 pemantulan untuk kenderaan 2.3m × 4.6m
Kelembapan	≤ 80%
Ketepatan yang berlainan	± 3m
Kadar ketepatan	≥98%
Resolusi pelbagai	≤50m
Sudut divergensi	≤0.5mrad
Kekerapan antara	Sekali, 1Hz
Saiz	≤144mm × 108mm × 75mm
Voltan	18V ～ 36V
Penggunaan kuasa kerja	Penggunaan kuasa purata: ≤ 6w
Penggunaan kuasa siap sedia	2.5w
Suhu kerja	-40 ℃～+60 ℃
Suhu penyimpanan	-55 ℃～+70 ℃
Berat	≤600g

Antara muka pemasangan struktur

Sorotan produk

● ringan dengan hanya 160 g
● Mengukur kuat sehingga 14 km
● Menanggakan kejutan senjata paling keras sehingga 1600g
● Penggunaan kuasa yang sangat rendah
● Ketepatan pengukuran tinggi 1 m
● Julat suhu operasi yang luas dari -40 ° C hingga +65 ° C

Aplikasi

● Peranti dipasang senjata
● Peranti pegang tangan
● Sistem pemerhatian dan pengawasan
● Suite Sensor untuk UAV dan UGV

Indeks Prestasi Produk

Prestasi
Julat maksimum	15000m
Prestasi pelbagai pada sasaran beamfilling Reflektiviti: 60%, penglihatan pemerhati 25 km	14000m
Prestasi pelbagai pada saiz sasaran 2.3 × 2.3 m Reflektiviti: 30%, penglihatan pemerhati 25 km	12000m
Prestasi pelbagai pada saiz sasaran 1 × 1 m Reflektiviti: 10%, penglihatan pemerhati 25 km	10000m
Julat minimum	20m
Ketepatan Julat	± 1m
Kadar pengulangan	1-10Hz
Pengesanan sasaran berganda	3 sasaran
Panjang gelombang	1535nm
Perbezaan	0.3mrad
Keselamatan Mata Per IEC 60825-1	Kelas laser 1
Ciri -ciri alam sekitar
Julat suhu operasi	-40 ℃ ~+65 ℃
Julat suhu penyimpanan	-50 ℃ ~+75 ℃
Kejutan (separuh sinus) pada 0.6 ms dalam arah X-, Y- dan Z	1000g
Ciri -ciri fizikal
Berat	≤160g
Dimensi (panjang/lebar/ketinggian)	≤87.3mm76mm58.8mm
Antara muka
Antara muka komunikasi	Tahap UART (3.3 V LVCMOS) Rs422
Bekalan kuasa	4.5V ~ 12V
