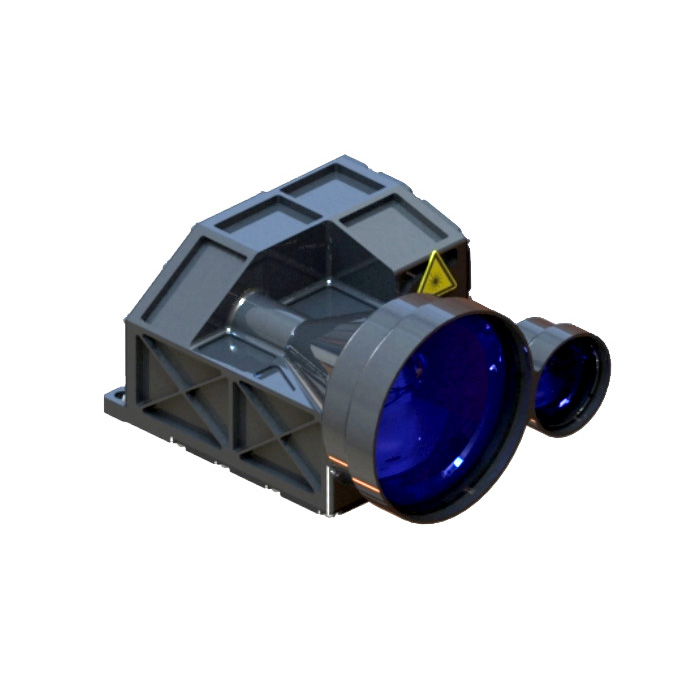

Modul Rangefinder 20km

Modul Rangefinder STA-D2025Y 20km mengamalkan modul laser kaca Erbium 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa yang rendah, struktur padat, ketepatan tinggi, jarak pengukuran panjang dan keselamatan mata manusia.

Hantar Pertanyaan

Penerangan Produk

Julat pengukuran maksimum: 20000m (kenderaan) 23000 m (bangunan putih) 25000 (sasaran biasa)
Ketepatan jarak ± 3m
Ketepatan pengukuran ≥ 98%
Berat ≤640g

Ciri Modul Rangefinder 20km

1. Reka bentuk bersepadu keseluruhan struktur, kejutan dan rintangan getaran, litar mengamalkan reka bentuk pengedap sub-gading, reka bentuk pengasingan kuasa, keserasian elektromagnet yang kuat, kebolehpercayaan yang tinggi, dan kebolehsuaian alam sekitar yang kuat;
2. Laluan cahaya dimeteraikan sepenuhnya, reka bentuk stim debu dan kalis air, keseluruhan proses pengeluaran persekitaran ultra bersih, boleh digunakan untuk persekitaran yang kompleks, keperluan yang rendah untuk persekitaran pemasangan, kebolehsuaian yang kuat;
3. Antara muka dalaman litar mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.

Indeks Prestasi Produk untuk Modul Rangefinder Laser STA-D2025X

Item	Indeks
Model	STA-D2025Y
Panjang gelombang operasi	1535nm ± 10nm
Julat jarak	300m-25000m
Keupayaan berkisar	25000m	Sasaran biasa, penglihatan ≥ 25km
	23000m	Sasaran besar, penglihatan ≥ 25km
	20000m	Keterlihatan ≥ 25km, sasaran dengan 0.3 pemantulan untuk kenderaan 2.3m × 4.6m
Antara muka komunikasi	RS422
Kelembapan	≤ 80%
Ketepatan yang berlainan	± 3m
Kadar ketepatan	≥98%
Resolusi pelbagai	≤50m
Sudut divergensi	≤0.5mrad
Kekerapan antara	1 masa, 1Hz, 5Hz
Saiz	≤144mm × 108mm × 75mm
Voltan	22V ～ 34V
Penggunaan kuasa kerja	Penggunaan kuasa purata: ≤ 10w
Penggunaan kuasa siap sedia	≤3w
Suhu kerja	-40 ℃～+60 ℃
Suhu penyimpanan	-55 ℃～+70 ℃
Berat	≤640g
