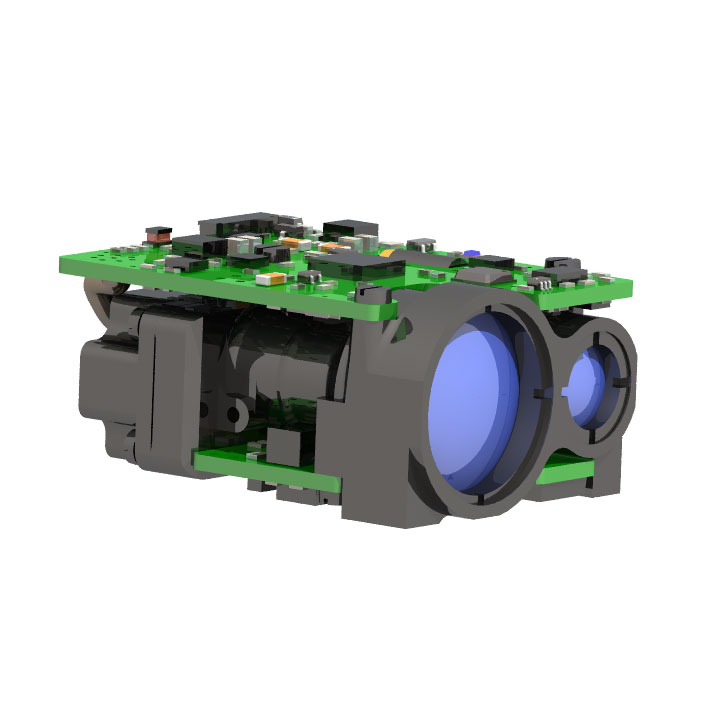

Modul pencari jarak 3km

Julat Pengukuran Maksimum: 3000m (2.3x2.3m Kenderaan) 6000 m (sasaran besar biasa)
Ketepatan antara ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤ 58g

1. Mengadopsi laser kaca Erbium 1535nm yang dibangunkan sendiri, reka bentuk struktur bersepadu dan kaedah pemasangan pengedap pelbagai titik di muka depan, keupayaan anti-misalignment yang kuat, ketahanan yang tinggi, kehidupan kerja yang panjang, dan keselamatan mata;
2. Bidang pandangan kecil, teknologi reka bentuk optik yang tidak terma, dengan keupayaan penindasan bunyi yang baik dan prestasi suhu yang luas.
3. Antara muka dalaman litar mengamalkan proses sambungan dawai kimpalan, yang tegas dan boleh dipercayai, dan boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh penyambung longgar, pengoksidaan, dan wap air, meningkatkan kebolehpercayaan produk dan hayat perkhidmatan.

● Fungsi laser;
● Kekuatan dan fungsi pengumpulan suhu;
● Fungsi gating jarak;
● Fungsi sasaran pertama dan terakhir;
● Fungsi pemeriksaan diri;

Ujian menghubungkan silang antara hujung komputer atas dan penyambung DF52-10P-0.8C akhir rangefinder direalisasikan melalui penyambung DF52-10S-0.8H. Takrif pin bekalan kuasa dan pelabuhan komunikasi akhir rangefinder ditunjukkan dalam jadual berikut (menerima dan menghantar relatif kepada rangefinder), dan kedudukan sambungan penyambung pin 1 ditunjukkan dalam gambar di bawah.

Kedudukan pin 1 penyambung
