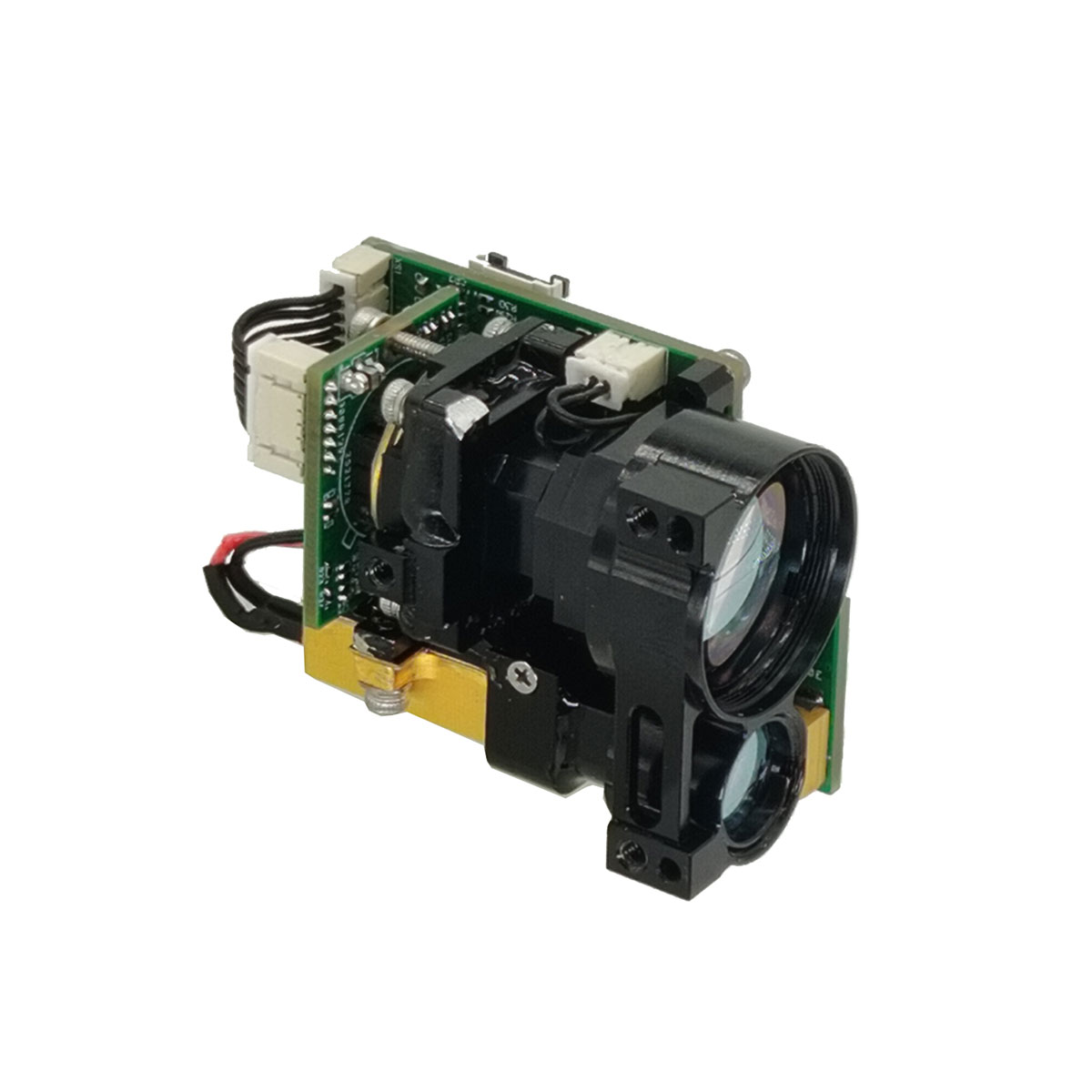

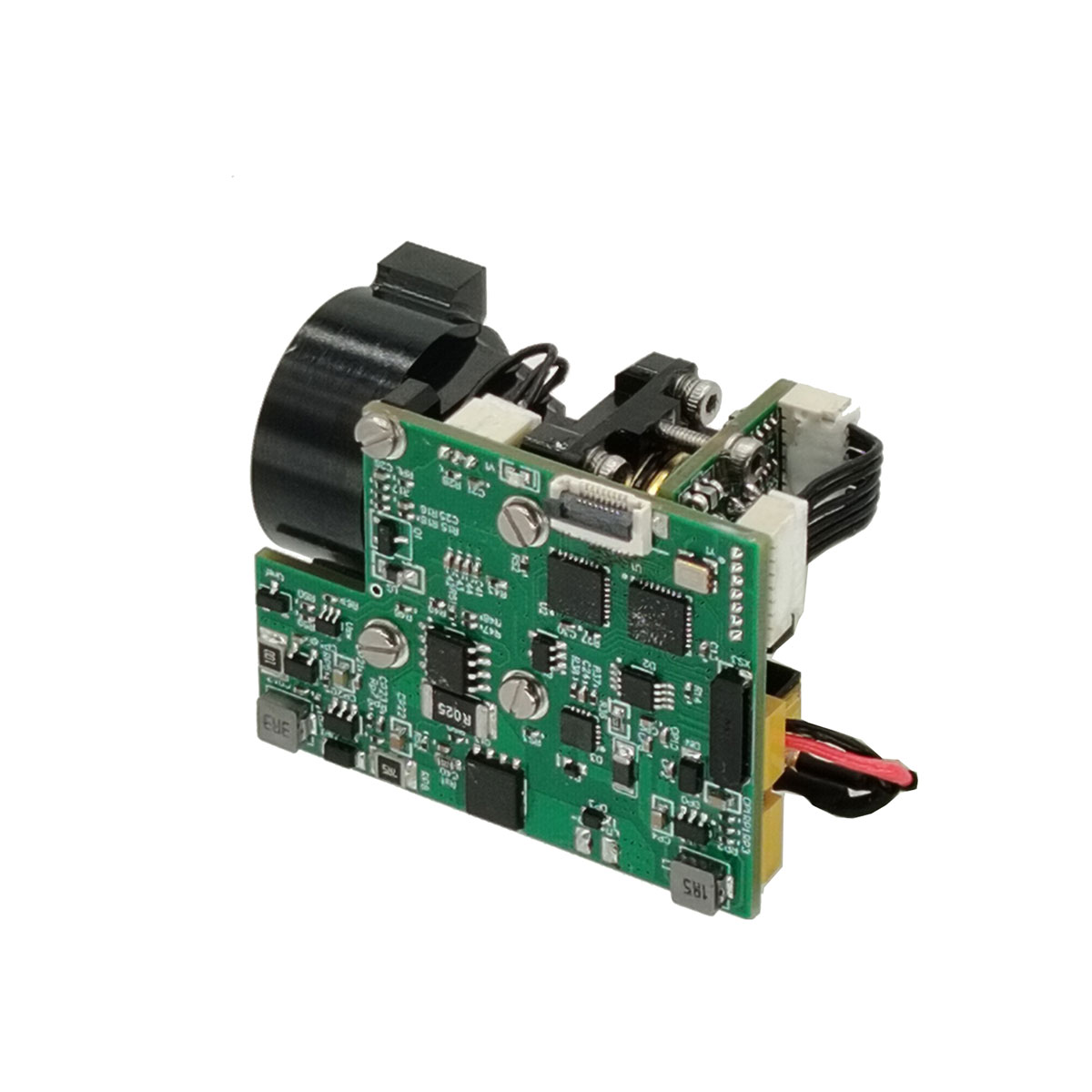

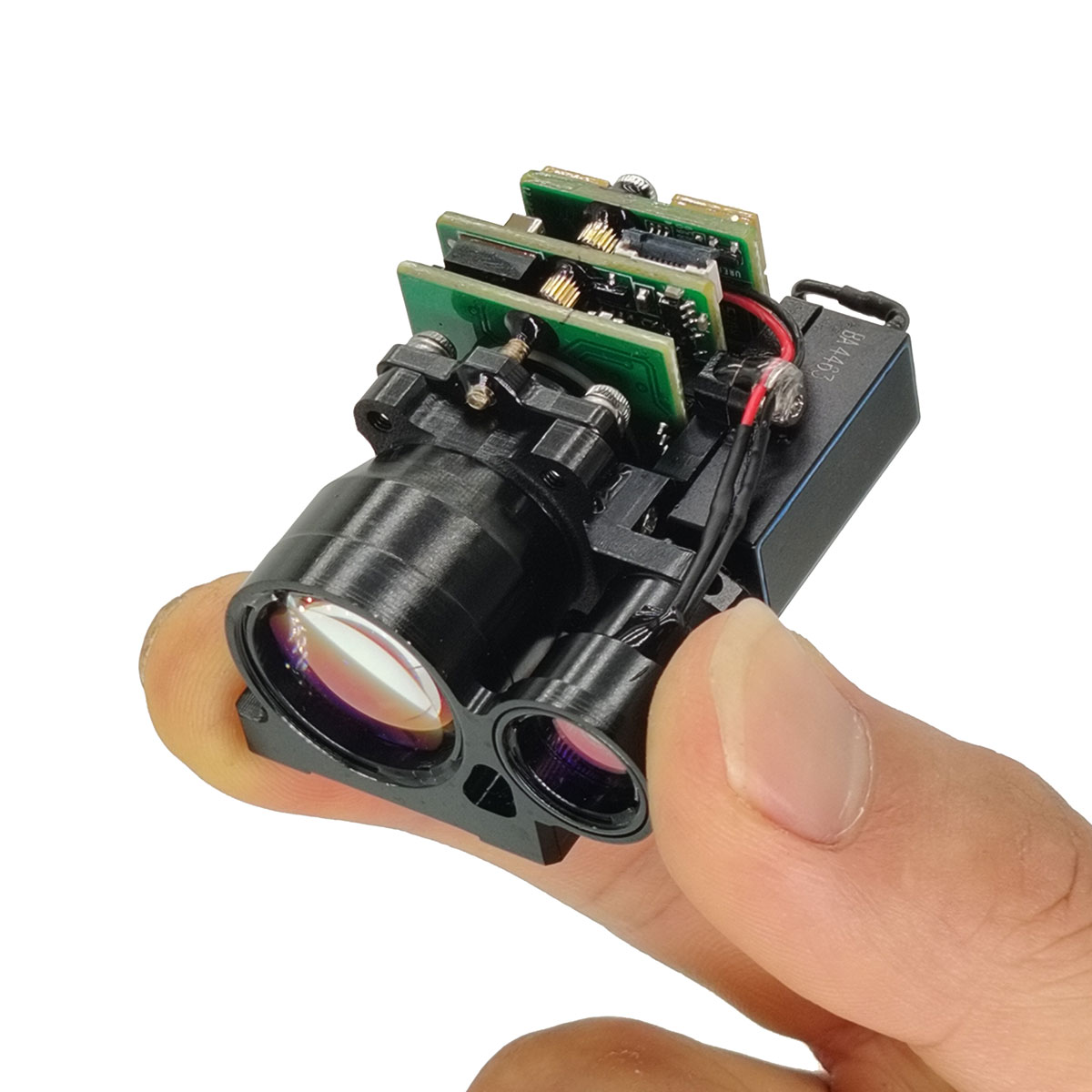

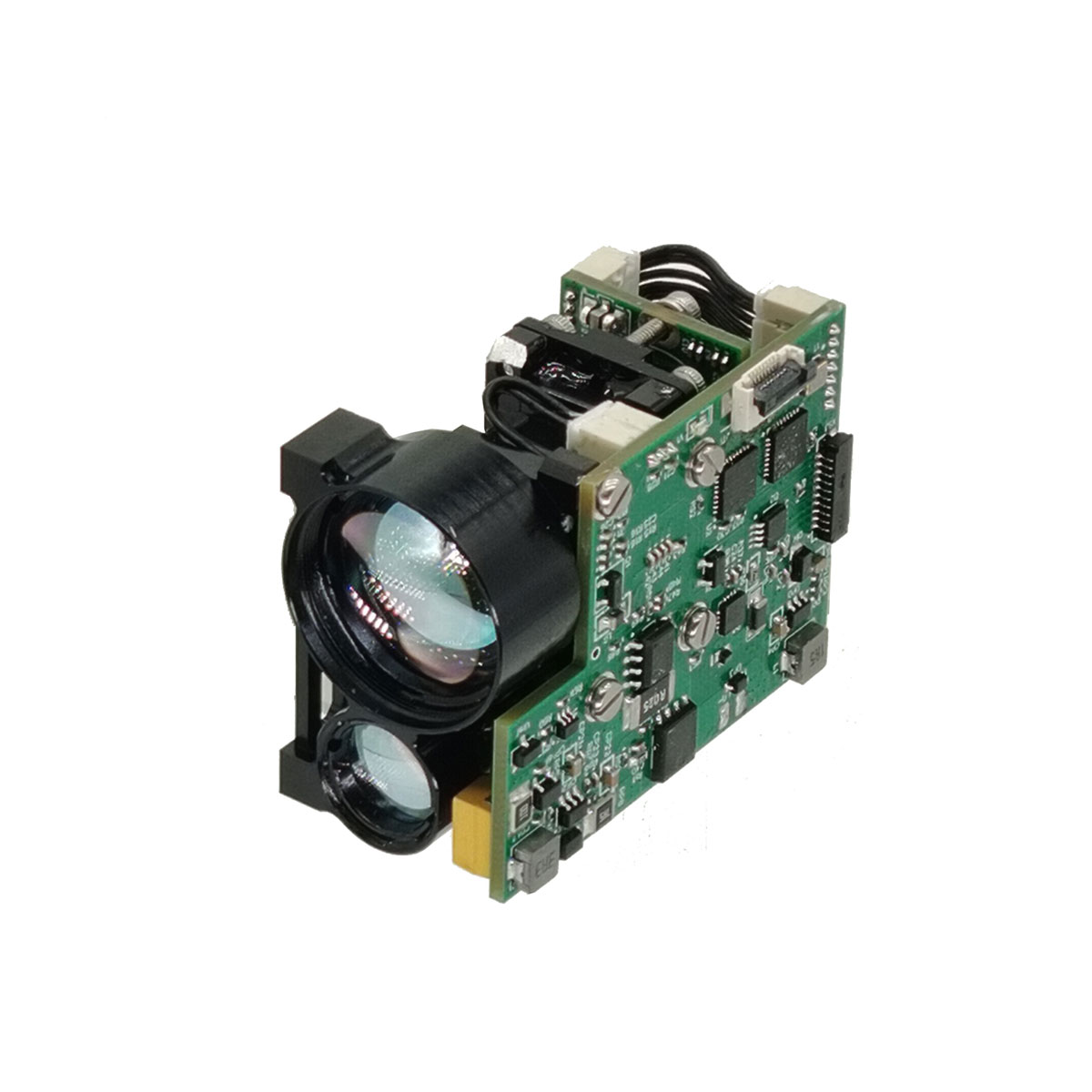

Modul rangefinder laser 4km untuk pod UAV

STA-H0407X 4km Laser Rangefinder Module untuk UAV POD mengamalkan komponen laser kaca erbium 1535nm yang dibangunkan sendiri, yang mempunyai ciri-ciri jangka panjang, penggunaan kuasa rendah, saiz kecil dan keselamatan mata manusia.

Model:STA-H0407X

Hantar Pertanyaan

Penerangan Produk

Prestasi Julat: 4000m (sasaran 2.3x2.3m), 7000m (julat maksimum)
Ketepatan antara ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤ 57g

Modul Rangefinder Laser 4km untuk Ciri Teknikal Pod UAV

1.
2. Menggunakan teknologi reka bentuk optik yang tidak terma, dengan keupayaan penindasan bunyi optik yang baik, prestasi jarak jauh dan prestasi optik suhu tinggi dan rendah;
3. Antara muka dalaman litar mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.

Indeks Prestasi Produk

Item	Indeks
Model	STA-H0407X
Panjang gelombang operasi	1535nm ± 10nm
Julat jarak	20-7000m
Pelbagai prestasi	7000m	Julat maksimum
	5500m	Sasaran Besar, Reflektif: 60%, Pengamat Pengharapan 15 km
	4000m	Saiz sasaran 2.3 × 2.3 m, reflektif: 30%, penglihatan pemerhati 10 km
	1800m	Saiz sasaran 1 × 1 m, reflektif: 10%, penglihatan pemerhati 10 km
Antara muka komunikasi	RS422 / TTL (disesuaikan)
Kelembapan	≤ 60%
Ketepatan yang berlainan	± 1m
Kadar ketepatan	≥98%
Sudut divergensi	≤0.5mrad
Kekerapan antara	1 ~ 10Hz
Saiz	≤48.5mm × 36mm × 26mm
Voltan	5v
Penggunaan kuasa	Penggunaan kuasa siap sedia ≤1w. Penggunaan Kuasa Rated ≤1.6W. Penggunaan kuasa puncak ≤4w
Suhu kerja	-40 ℃～+70 ℃
Suhu penyimpanan	-50 ℃～+75 ℃
Berat	≤57g

Aplikasi untuk modul rangefinder laser STA-H0407X

Pencitraan terma, penglihatan malam dan peranti mudah alih genggam lain
Sistem pemerhatian dan pengawasan sempadan
Kit sensor untuk pod UAV dan UGV

Mod Ranging dan Masa Ranging

a) Masa berlangsung maksimum maksimum: ≥35min;
b) Masa selang maksimum untuk pengukuran jarak berterusan sekali lagi: ≤15s.
Kestabilan paksi optik laser ≤ 0.1mrad (julat suhu penuh);
Bukan parallelism paksi optik laser ke rujukan pemasangan ≤0.25mrad;

Antara muka pemasangan struktur

Antara muka elektrik

Antara muka komunikasi RS422/TTL komunikasi;
Kadar Baud: 115200;
Bit data: 8;
Mula bit: 1;
Berhenti bit: 1;
Bit pariti: Tiada;
b) penyambung luaran;
Sisi komputer atas menyedari ujian silang silang dengan penyambung DF52-10S-0.8 pada bahagian rangefinder melalui penyambung DF52-10P-0.8C.

Jadual 1 definisi pin

Pin	Gred	Definisi ciri elektrik	Catatan
P-1	Vin+	Kuasa input positif	Bekalan kuasa
P-2	VTN+	Kuasa input positif
P-3	Com	Kuasa input negatif
P-4	Com	Kuasa input negatif
P-5	Rs422_txd+	Port output isyarat	Dari rangefinder hingga komputer tuan rumah
P-6	Rs422_txd-	Port output isyarat	Dari rangefinder hingga komputer tuan rumah
P-7	Rs422_rxd-	Port input isyarat	Dari komputer tuan rumah hingga rangefinder
P-8	RS422_RXD+	Port input isyarat	Dari komputer tuan rumah hingga rangefinder
P-9	Hakim	Tanah komunikasi
P-10	Swink	Port jam
