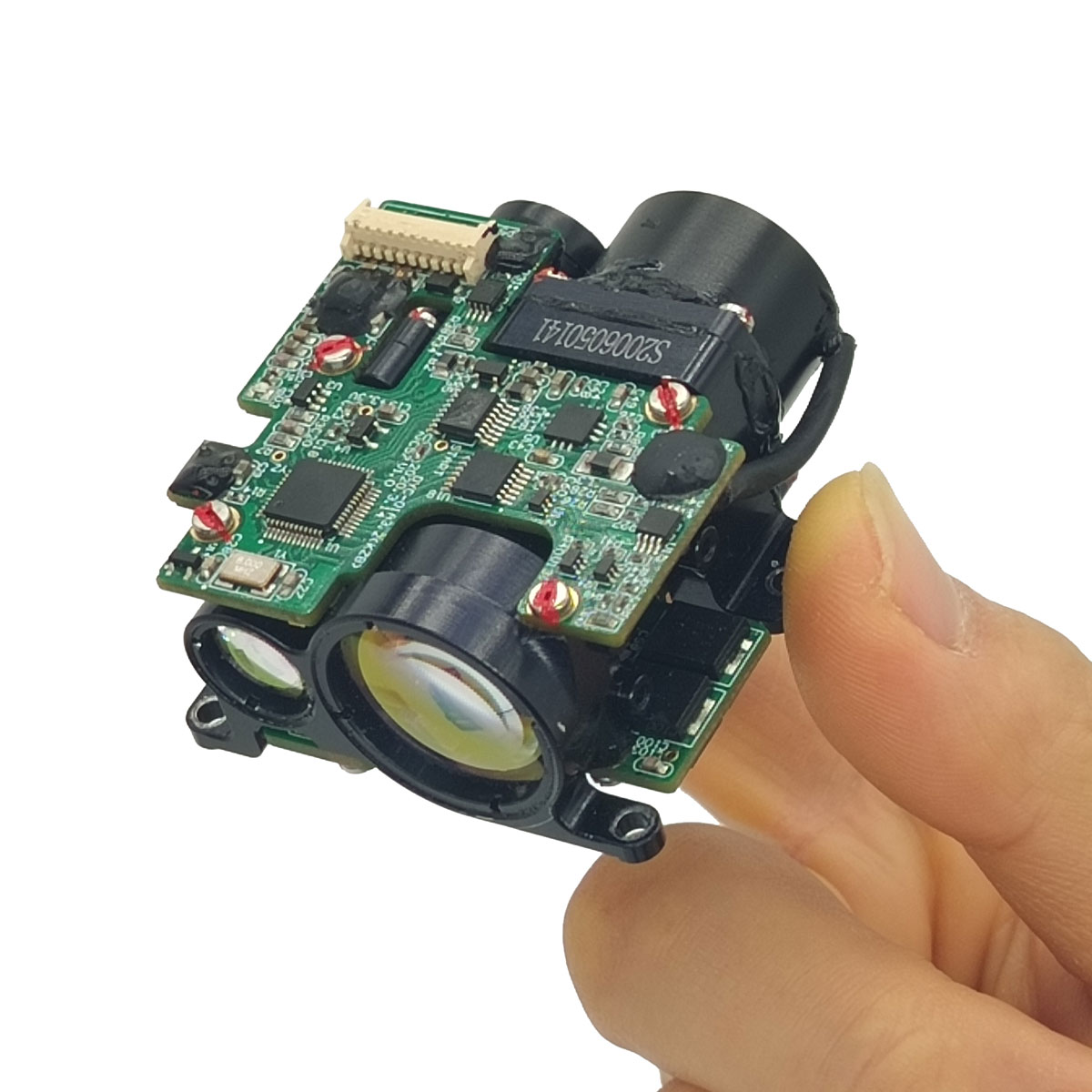

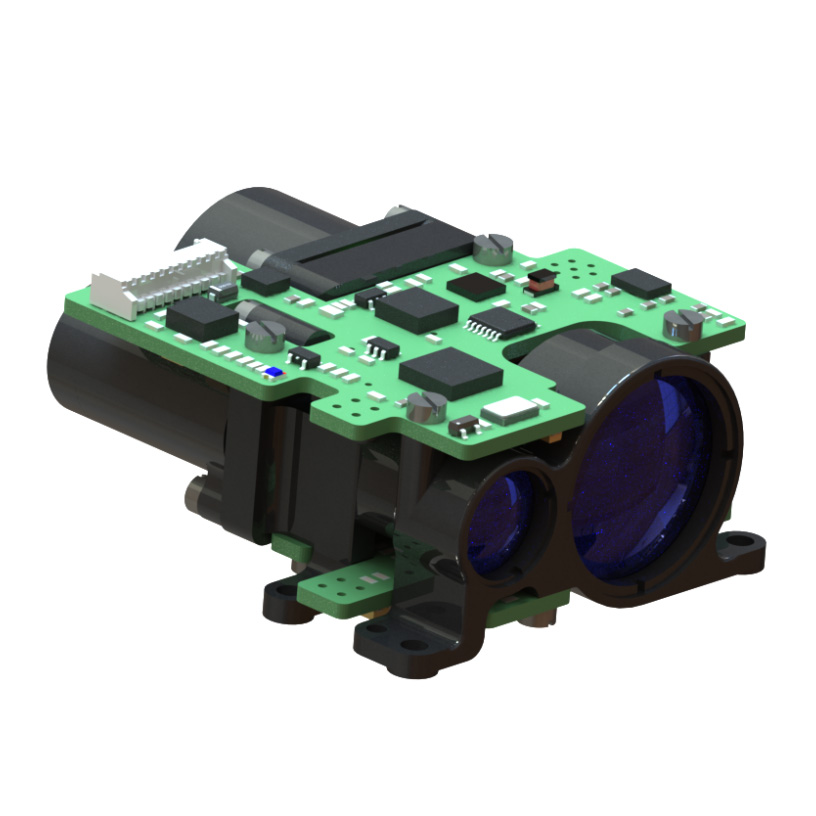

Modul Pencari Julat 4km
Modul pencari pelbagai STA0407X 4km mengamalkan modul laser kaca erbium yang selamat 1535nm yang dibangunkan secara bebas oleh JiOptics, yang mempunyai ciri-ciri penggunaan kuasa rendah, saiz kecil, ketepatan tinggi dan keselamatan mata.
Hantar Pertanyaan
Penerangan Produk
Julat pengukuran maksimum: 4000m (2.3x2.3m kenderaan) 7000 m (dinding putih)
Ketepatan antara ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤ 75g
Ketepatan antara ± 1m
Ketepatan pengukuran ≥ 98%
Berat ≤ 75g
Ciri Modul Pencari Julat 4km
1.
2. Menggunakan teknologi reka bentuk optik yang tidak terma, dengan keupayaan penindasan bunyi optik yang baik, prestasi jarak jauh dan prestasi optik suhu tinggi dan rendah;
3. Antara muka dalaman litar mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.
2. Menggunakan teknologi reka bentuk optik yang tidak terma, dengan keupayaan penindasan bunyi optik yang baik, prestasi jarak jauh dan prestasi optik suhu tinggi dan rendah;
3. Antara muka dalaman litar mengamalkan proses sambungan langsung kimpalan, yang tegas dan boleh dipercayai, yang boleh mengelakkan litar pintas atau hubungan yang lemah yang disebabkan oleh melonggarkan, pengoksidaan dan wap air penyambung, dan meningkatkan kebolehpercayaan dan kehidupan produk.
Indeks Prestasi Produk untuk Modul Rangefinder Laser STA-D0407X
| Item | Indeks | |
| Model | Stag407x | |
| Panjang gelombang operasi | 1535nm ± 10nm | |
| Julat jarak | 50-7000m | |
| Keupayaan berkisar | 7000m | Sasaran besar, penglihatan ≥ 16km |
| 4000m | Keterlihatan ≥ 8km, sasaran dengan 0.3 pemantulan untuk kenderaan 2.3m × 4.6m | |
| Antara muka komunikasi | RS422 | |
| Kelembapan | ≤ 60% | |
| Ketepatan yang berlainan | ± 1m | |
| Kadar ketepatan | ≥98% | |
| Sudut divergensi | ≤0.5mrad | |
| Kekerapan antara | 1 masa, 1Hz, 5Hz, (10Hz dipilih) | |
| Saiz | ≤57mm × 50mm × 30mm | |
| Voltan | 10V ～ 14V | |
| Penggunaan kuasa kerja | Penggunaan kuasa purata: ≤ 3w | |
| Penggunaan kuasa siap sedia | ≤1w | |
| Suhu kerja | -40 ℃～+60 ℃ | |
| Suhu penyimpanan | -50 ℃～+70 ℃ | |
| Berat | ≤75g | |
Interface Pemasangan Struktur untuk Modul Rangefinder Laser STA-D0407X
Sensor Mengukur Antara Muka Elektrik
Keperluan antara muka elektrik adalah seperti berikut:
Voltan bekalan kuasa: 10V ~ 14V;
Penggunaan kuasa purata: ≤ 3W;
Penggunaan kuasa siap sedia: ≤ 1W;
Hujung komputer atas bersambung dengan hujung rangefinder melalui penyambung 10pin dengan jarak 1.25mm. Takrif pin bekalan kuasa dan pelabuhan komunikasi di hujung rangefinder ditunjukkan dalam jadual berikut (menerima dan menghantar adalah relatif kepada rangefinder), dan kedudukan pin 1 penyambung ditunjukkan dalam angka berikut.
Voltan bekalan kuasa: 10V ~ 14V;
Penggunaan kuasa purata: ≤ 3W;
Penggunaan kuasa siap sedia: ≤ 1W;
Hujung komputer atas bersambung dengan hujung rangefinder melalui penyambung 10pin dengan jarak 1.25mm. Takrif pin bekalan kuasa dan pelabuhan komunikasi di hujung rangefinder ditunjukkan dalam jadual berikut (menerima dan menghantar adalah relatif kepada rangefinder), dan kedudukan pin 1 penyambung ditunjukkan dalam angka berikut.
Definisi pin Bekalan Kuasa dan Pelabuhan Komunikasi di Rangefinder End
| Pin | Label | Definisi ciri elektrik | Nota |
| P-1 | Vin+ | Tiang positif bekalan kuasa input | Bekalan kuasa komputer atas |
| P-2 | Vin- | Kutub negatif kuasa masuk | |
| P-3 | NC | NC |
|
| P-4 | Rs422_txd+ | Port output isyarat | Mesin mengukur jarak ke komputer atas |
| P-5 | Rs422_txd- | ||
| P-6 | Rs422_txd- | Port input isyarat | Komputer atas ke mesin pengukur jarak jauh |
| P-7 | Rs422_txd+ | ||
| P-8 | Rs422_gnd | RS422 Ground Wire |
|
| P-9 | Hakim | Port data | Penggunaan debug dalaman |
| P-10 | Swink | Port jam |
Kedudukan pin 1 penyambung
