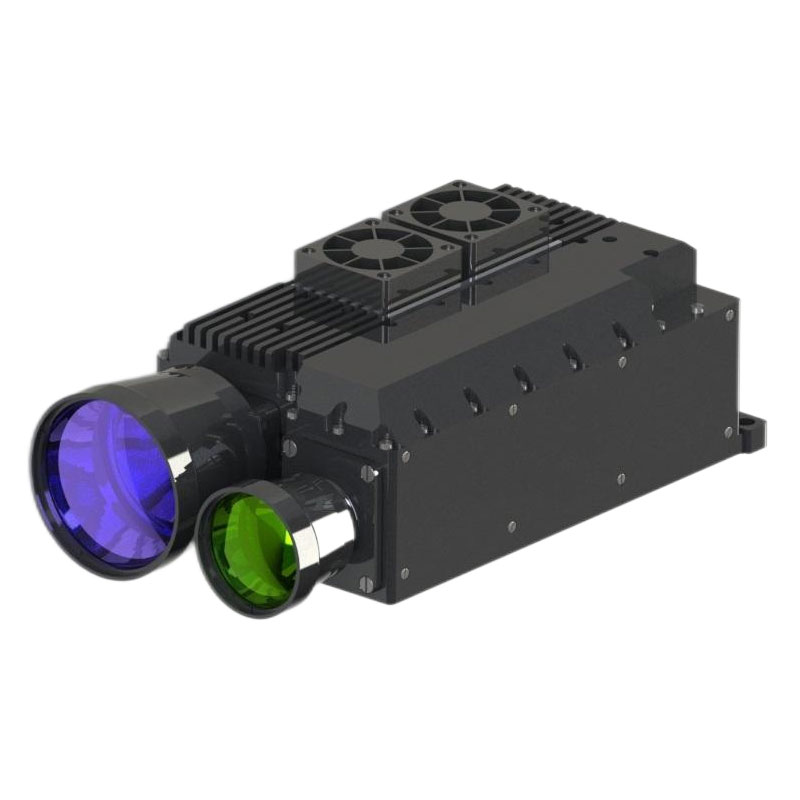

100MJ 1064nm Laser Sasaran Sasaran

Untuk menggunakan produk ini dengan selamat, sila baca arahan ini dengan teliti sebelum mengendalikan produk ini
● Imager laser ini adalah produk mekanikal optik ketepatan. Kegagalan untuk beroperasi mengikut peraturan boleh mengakibatkan kecederaan laser berbahaya. Jangan buka atau laraskan mana -mana bahagian fotometer laser, atau cuba membaiki atau menyesuaikan prestasi fotometer laser.
● Perhatikan perlindungan elektrostatik: Bahagian elektronik fotometer laser adalah peralatan sensitif pelepasan elektrostatik. Jangan sentuh sebarang peralatan elektronik tanpa langkah perlindungan.
● Hidupkan kuasa fotometer laser untuk operasi hanya dalam voltan dan julat kuasa yang ditentukan.
● Jangan sentuh lensa optik dengan jari atau objek keras anda (untuk mengelakkan pencemaran gris atau calar).
● Jangan mengukur sasaran pemantulan yang tinggi pada jarak yang terlalu dekat (untuk mengelakkan kerosakan kepada komponen teras pengesan).
● Jangan simpan di bawah keadaan yang tidak ditentukan (persekitaran pencemaran yang tinggi, di luar julat suhu penyimpanan, dan lain-lain).
● Fotometer laser tidak boleh dikenakan kesan mekanikal yang kuat (getaran, kesan, kejatuhan, dan lain -lain).
Jangan dedahkan fotometer laser ke perubahan suhu tiba -tiba (> 3 ℃/min) (untuk mengelakkan retak kanta).

Fotometer laser sederhana STA-1064100M (selepas ini dirujuk sebagai fotometer laser) adalah produk fotoelektrik ketepatan yang menghantar laser ke sasaran tertentu dan mengira maklumat jarak mengikut masa penerbangan laser. Ia mempunyai ciri -ciri prestasi cemerlang dan operasi mudah. Fotometer laser tergolong dalam produk keselamatan mata, melalui komunikasi siri.
1.1. Komposisi utama fotometer laser
Photometer laser adalah produk bersepadu fotoelektrik ketepatan, dan komposisinya utamanya ditunjukkan dalam Rajah 1:

1.2 Fungsi utama fotometer laser adalah seperti berikut:
● Fungsi laser dan nilai jarak pelaporan masa nyata;
● Kuasa Polaritas Kuasa Perlindungan Sambungan, Fungsi Perlindungan Litar Overcurrent dan Overvoltage;
● Bolehkah mengeluarkan isyarat penyegerakan cahaya laser;
● Boleh melaporkan suhu kerja semasa dalam masa nyata, untuk komputer tuan rumah untuk menilai dan mengira;
● Fungsi pelaporan masa laser;
● Kuasa dan kuasa kawalan;
● Dengan satu fungsi yang berterusan, berterusan;

Jadual 1 menentukan nilai rintangan penebat titik pengukur

◆ Logo luaran (termasuk nombor produk) harus diperbaiki dengan tegas, jelas, lengkap dan mudah dikenalpasti.

Selepas pengimejan laser dimulakan, nadi laser dengan kekerapan berkala 1Hz dipancarkan, yang mencapai sasaran yang diukur melalui antena pemancar. Kebanyakan rasuk diserap atau difahami oleh sasaran, sementara sebahagian kecil dari rasuk kembali ke antena yang diterima dan menumpu pada modul pengesan. Sampel modul pengesan isyarat yang dicerminkan dan memperoleh maklumat jarak sasaran yang diukur melalui algoritma.
Contoh pengiraan:
Masa Pengukuran (satu perjalanan bulat) = 10US
Masa Penyebaran (Satu Jalan) = 10US/2 = 5US
Jarak jarak = kelajuan cahaya × masa perjalanan = 300000km/s × 5US = 1500m

Penglihatan atmosfera mempunyai kesan yang besar terhadap prestasi fotometer laser. Sila rujuk Rajah 2 untuk keupayaan antara produk ini dalam penglihatan yang berbeza.

Rajah 2 Hubungan antara keupayaan fotometer laser dan penglihatan atmosfera

Rangefinder laser menggunakan sumber laser dalam kumpulan 1064nm. Apabila menggunakan laser dalam band ini, perlu untuk mengelakkan rasuk keluar terus ke mata manusia sejauh mungkin untuk mencegah kecederaan mata manusia.

Antara muka mekanikal fotometer laser terdiri daripada 3 melalui lubang, yang ditetapkan ke platform pemasangan oleh skru 3 m5. Dimensi antara muka mekanikal dan optik ditunjukkan dalam Rajah 3 di bawah.

Rajah 3 menunjukkan antara muka mekanikal dan optik

7.1 Antara muka elektrik fotometer laser

7.2 Perisian
7.2.1 Definisi Protokol Komunikasi
422 Bas digunakan untuk pertukaran data antara pengimejan laser dan komputer atas, dan ciri -cirinya adalah seperti berikut:
7.2.1.1 Kadar Baud: 38.40kbps;
7.2.1.2 Pembinaan byte: byte rendah pertama, byte tinggi selepas; Byte rendah pertama, byte tinggi yang terakhir;
7.2.1.3 Format komposisi byte: 1 Bit bermula, 8 bit data, 1 berhenti bit;
7.2.1.4 Kitaran Komunikasi: 20ms.
7.2.2 Perisian sistem menghantar arahan kepada fotometer laser
Arahan kerja yang dihantar oleh perisian sistem ke fotometer laser ditunjukkan dalam Jadual 2.

Jadual 2: Arahan Kerja

7.2.3 Fotometer laser menghantar data ke perisian sistem

Jadual 3: Menanyakan maklumat data maklum balas

Jadual 4: Maklumat Data Echo Range

7.2.4 Aksesori
Sebagai tambahan kepada fotometer laser, produk ini termasuk aksesori berikut:
◆ Kotak Pembungkusan Produk (untuk produk batch)
◆ Manual operasi dan penyelenggaraan
◆ Sijil produk
◆ Sejarah Produk
◆ Sarung Tangan Muslin
◆ J30J-21TJL CONNECTORS

8.1 Pembersihan, Penyelenggaraan dan Penyimpanan
Pembersihan fotometer laser termasuk pembersihan kanta dan pembersihan perumahan.
Pembersihan kanta:
8.1.1 Zarah habuk harus ditiup menggunakan bola tamparan udara. 8.1.2 Cap jari hendaklah terlebih dahulu dicelupkan dalam sedikit campuran eter alkohol dengan lap kapas, dan kemudian di bawah naungan udara semulajadi kering.
8.1.3 Jangan gunakan kain untuk membersihkan lensa.
Pembersihan kes itu:
8.1.4 Bahagian struktur harus disapu dengan alkohol dan biarkan kering secara semulajadi.
8.1.5 Simpan elektronik, palam, dan kabel sebagai kelembapan dan kotoran yang mungkin.

8.2 Penyelenggaraan Photometer Laser:
Tidak perlu mengekalkan fotometer laser di bawah keadaan kerja biasa. Ia perlu dikekalkan selepas disimpan dalam persekitaran tanpa habuk selama lebih dari satu tahun. Kaedah penyelenggaraan adalah seperti berikut:
8.2.1 Periksa sama ada fotometer laser adalah normal dalam penampilan.
8.2.2 Periksa bahawa semua skru selamat.
Penyimpanan fotometer laser:
8.2.3 Keringkan produk dengan teliti sebelum pembungkusan.
8.2.4 tidak boleh disimpan di udara terbuka di lapangan, sesuai untuk penyimpanan dalam suhu 0 ℃ ~ 35 ℃, kelembapan relatif tidak melebihi 80%, tiada hakisan bahan -bahan yang menghakis, tiada getaran dan kesan mekanikal yang kuat, tiada keadaan medan magnet yang kuat.
8.3 Ujian
Pengendali harus menyambung dengan betul dan menghantar arahan yang betul mengikut ketat dengan definisi kuasa dan komunikasi.
8.4 Perkhidmatan selepas jualan
Photometer laser untuk produk ketepatan, apabila terdapat kesalahan, keperluan untuk kembali ke kilang untuk analisis kesalahan, kedudukan dan penyelenggaraan, tidak dibenarkan untuk dibaiki.
