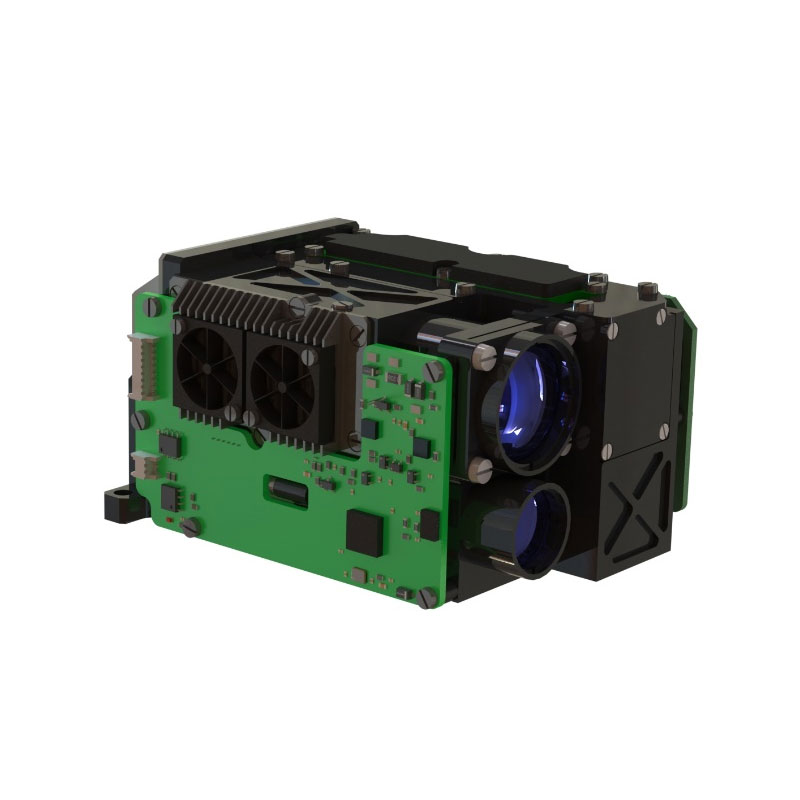

25MJ 1064nm Laser Sasaran Penentu
Fotometer laser sederhana STA-106425M (selepas ini dirujuk sebagai fotometer laser) adalah produk fotoelektrik ketepatan yang menghantar laser ke sasaran tertentu dan mengira maklumat jarak mengikut masa penerbangan laser. Penentu sasaran laser 25MJ 1064nm mempunyai ciri -ciri prestasi cemerlang dan operasi mudah.
Model:JIO-106425M
Hantar Pertanyaan
Penerangan Produk
25mj 1064nm laser sasaran spesifikasi teknikal
| Spesifikasi prestasi | |
| Panjang gelombang laser | 1.064mm |
| Tenaga purata nadi | ≥25mj |
| Turun naik kapasiti nadi | Dalam kitaran, turun naik nadi bersebelahan ≤8%(statistik selepas 2 saat output cahaya) |
| Sudut penyebaran rasuk laser | ≤0.5mrad |
| Kestabilan paksi optik laser | ≤0.05mrad |
| Lebar nadi | ≤20ns |
| Masa penyediaan kuasa | ≤3s |
| Prestasi yang berlainan | |
| Kekerapan antara | 1Hz, 5Hz, satu masa |
| Masa yang berterusan | 5min (1Hz), 1min (5Hz) |
| Masa operasi maksimum 5Hz maksimum | 2min |
| Julat minimum | ≤100m |
| Kapasiti yang biasa | ≥2000m |
| Ketepatan yang berlainan | ± 2m |
| Kadar pengukuran yang tepat | ≥ 98% |
| Logik mulai: sasaran pertama dan terakhir | sasaran pertama dan terakhir |
| Prestasi penyinaran | |
| Jarak penyinaran | ≥2km |
| Kekerapan penyinaran | frekuensi asas 20Hz |
| Pengekodan | sejajar dengan keperluan sistem; Dengan keupayaan untuk menyesuaikan sambungan pengekodan |
| Mod pengekodan | kod frekuensi yang tepat |
| Ketepatan pengekodan | ≤ ± 2.5μs |
| Mod penyinaran | Satu masa penyinaran ≥20s, mula penyinaran sekali lagi, selang ≤15s, boleh terus disinari untuk 8 kitaran |
| Berat dan saiz | |
| Berat | ≤450g |
| Saiz | ≤67.4mm × 51mm × 90mm |
| Voltan bekalan kuasa | |
| Voltan | 19.6v ~ 25.2v |
| Penggunaan kuasa | |
| Penggunaan kuasa siap sedia | ≤4w |
| Penggunaan kuasa purata | ≤50W |
| Penggunaan kuasa puncak | ≤90w |
| Kesesuaian Alam Sekitar | |
| Suhu kerja | -40 ℃ ~ 55 ℃ |
| Suhu penyimpanan | -55 ℃ ~ 70 ℃ |
Fungsi kawalan
2.1 dengan fungsi laser;
2.2 Menyediakan penyinaran laser sasaran;
2.3 dapat berkomunikasi dengan komputer tuan rumah mengikut keperluan protokol komunikasi.
Imager laser dapat merealisasikan fungsi berikut melalui antara muka komunikasi bersiri:
2.3.1 Response Laser Ranging Arahan, dan boleh dihentikan pada bila -bila masa mengikut arahan berhenti;
2.3.2 Data Jarak dan Maklumat Negeri adalah output setiap nadi apabila berkisar;
2.3.3 berkisar dengan fungsi gating jarak;
2.3.4 Mula Berterusan Ranging tidak menerima arahan berhenti 5min (1Hz)/1min (5Hz) selepas berhenti automatik;
2.3.5 Mod penyinaran dan pengekodan boleh ditetapkan;
2.3.6 Sebagai tindak balas kepada perintah penyinaran laser, mengikut mod, pengekodan, penyinaran telah ditetapkan, dan boleh menghentikan penyinaran pada bila -bila masa mengikut arahan berhenti;
2.3.7 Jika tiada arahan berhenti diterima selepas memulakan penyinaran, ia akan berhenti secara automatik selepas satu kitaran penyinaran;
2.3.8 Apabila penyinaran laser, setiap nadi mengeluarkan nilai jarak dan maklumat keadaan;
2.3.9 Power-On Sendiri dan Saluran Sambungan Sendiri dan Maklumat Status Output;
2.3.10 Menanggapi permulaan arahan sendiri dan maklumat status output;
2.3.11 dapat melaporkan bilangan kumulatif denyutan laser;
2.3.12 Kepala dan akhir fungsi sasaran.
2.2 Menyediakan penyinaran laser sasaran;
2.3 dapat berkomunikasi dengan komputer tuan rumah mengikut keperluan protokol komunikasi.
Imager laser dapat merealisasikan fungsi berikut melalui antara muka komunikasi bersiri:
2.3.1 Response Laser Ranging Arahan, dan boleh dihentikan pada bila -bila masa mengikut arahan berhenti;
2.3.2 Data Jarak dan Maklumat Negeri adalah output setiap nadi apabila berkisar;
2.3.3 berkisar dengan fungsi gating jarak;
2.3.4 Mula Berterusan Ranging tidak menerima arahan berhenti 5min (1Hz)/1min (5Hz) selepas berhenti automatik;
2.3.5 Mod penyinaran dan pengekodan boleh ditetapkan;
2.3.6 Sebagai tindak balas kepada perintah penyinaran laser, mengikut mod, pengekodan, penyinaran telah ditetapkan, dan boleh menghentikan penyinaran pada bila -bila masa mengikut arahan berhenti;
2.3.7 Jika tiada arahan berhenti diterima selepas memulakan penyinaran, ia akan berhenti secara automatik selepas satu kitaran penyinaran;
2.3.8 Apabila penyinaran laser, setiap nadi mengeluarkan nilai jarak dan maklumat keadaan;
2.3.9 Power-On Sendiri dan Saluran Sambungan Sendiri dan Maklumat Status Output;
2.3.10 Menanggapi permulaan arahan sendiri dan maklumat status output;
2.3.11 dapat melaporkan bilangan kumulatif denyutan laser;
2.3.12 Kepala dan akhir fungsi sasaran.
Antara muka mechical
Rajah 1 Rajah antara muka
Protokol Komunikasi
4.1 Definisi Protokol Komunikasi
4.1.1 Standard Komunikasi Serial Asynchronous: RS422;
4.1.2 Kadar Baud: 115200bps;
4.1.3 Format Transmisi: 8 Bit Data, 1 Bit Mula, 1 Berhenti Bit, Tiada Semak Bit;
4.1.4 Bagi setiap bait maklumat, kedudukan terendah (LSB) dihantar terlebih dahulu, dan jika ia adalah mesej berbilang bait, bait terendah dihantar terlebih dahulu.
4.2 Perintah yang dihantar oleh sistem komputer atas ke modul fotometri laser
4.2.1 Header Maklumat (0x55);
4.2.2 Kata Perintah 1;
4.2.3 Kata Perintah 2;
4.2.4 Perintah perkataan 3;
4.2.5 "Ekor mesej" adalah checksum, hasil operasi XOR 1-4 bait.
4.1.1 Standard Komunikasi Serial Asynchronous: RS422;
4.1.2 Kadar Baud: 115200bps;
4.1.3 Format Transmisi: 8 Bit Data, 1 Bit Mula, 1 Berhenti Bit, Tiada Semak Bit;
4.1.4 Bagi setiap bait maklumat, kedudukan terendah (LSB) dihantar terlebih dahulu, dan jika ia adalah mesej berbilang bait, bait terendah dihantar terlebih dahulu.
4.2 Perintah yang dihantar oleh sistem komputer atas ke modul fotometri laser
4.2.1 Header Maklumat (0x55);
4.2.2 Kata Perintah 1;
4.2.3 Kata Perintah 2;
4.2.4 Perintah perkataan 3;
4.2.5 "Ekor mesej" adalah checksum, hasil operasi XOR 1-4 bait.
Jadual 1 Komando 1 Definisi
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | Tetapi00 |
| 0x00: Bersedia 0x01: Mula ujian diri 0x02: Single Ranging 0x03: Ranging berterusan (1Hz) 0x04: Ranging berterusan (5Hz) 0x05: Penyinaran 0x08: Berhenti berkisar/penyinaran 0x09: tetapan pintu 0xaa: melaporkan bilangan kumulatif laser |
|||||||
Jadual 2 Perintah perkataan 2 definisi
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | Tetapi00 |
| Apabila diterangi oleh laser: kod laser 1 hingga 8 Apabila laser berkisar: 1- sasaran sasaran 2- akhir pertama Apabila nilai gating ditetapkan: nilai gating jarak rendah dalam bait |
|||||||
Jadual 3 Perintah Kata 3 Tentukan
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | Tetapi00 |
| Rambut Cepat: Tetapan Masa Pendedahan Laser (1 ~ 47) Apabila nilai gating ditetapkan: nilai gating jarak tinggi dalam bait |
|||||||
4.3 Photometer laser menghantar data ke perisian sistem
4.3.1 Header Maklumat (0x55);
4.3.2 Status Word;
4.3.3 Jarak sasaran/bilangan kumulatif denyutan laser (2 bait);
4.3.4 Suhu semasa modul pengukur laser;
4.3.5 "Ekor mesej" adalah checksum, yang merupakan hasil operasi XOR 1-5 bait.
4.3.1 Header Maklumat (0x55);
4.3.2 Status Word;
4.3.3 Jarak sasaran/bilangan kumulatif denyutan laser (2 bait);
4.3.4 Suhu semasa modul pengukur laser;
4.3.5 "Ekor mesej" adalah checksum, yang merupakan hasil operasi XOR 1-5 bait.
Jadual 4 Penerangan Header Maklumat
| Bit07 | Bit06 | Bit05 | Bit04 | Bit03 | Bit02 | Bit01 | Tetapi00 |
| 0: Tiada laser 1: Laser hadir |
0: Berkesan berkesan 1: Ranging tidak sah |
Laser Mark 1/0 Alternatif | 1: penggera overtemperature 0: Suhu adalah normal |
|
|
00: Bersedia 01: mulai 02: Petunjuk |
|
Definisi Maklumat Jarak Sasaran: Nilai jarak diwakili sebagai integer oleh 2 bait (16bit), yang boleh ditukar terus ke perpuluhan.
Definisi Times Pulse Laser Kumulatif: Kerana julat 16 bit nombor binari adalah 0 ~ 65535, dan hayat perkhidmatan pengesan laser adalah satu juta kali, jadi masa pelepasan laser yang dipersetujui untuk bilangan 20, julatnya ialah 0 ~ 1310700;
Modul Pengukur Laser Suhu Semasa: D7 -D0: Ekspresi Pelengkap, Julat Nilai -128 ℃ ~ +127 ℃.
Definisi Times Pulse Laser Kumulatif: Kerana julat 16 bit nombor binari adalah 0 ~ 65535, dan hayat perkhidmatan pengesan laser adalah satu juta kali, jadi masa pelepasan laser yang dipersetujui untuk bilangan 20, julatnya ialah 0 ~ 1310700;
Modul Pengukur Laser Suhu Semasa: D7 -D0: Ekspresi Pelengkap, Julat Nilai -128 ℃ ~ +127 ℃.
Interfac elektrik
Satu antara muka RS422, tahap isyarat sejajar dengan ciri -ciri cip max488. Takrif antara muka ditunjukkan dalam Jadual 5:
Jadual 5 Definisi Antara Muka
| Socket Molex 53048-0810 | ||
| Pasang molex yang sesuai 51021-0800 | ||
| Nombor pin | Nama isyarat | Arahan |
| 1 | 24V | Bekalan kuasa + |
| 2 | 24V | Bekalan kuasa + |
| 3 | 24vgnd | Bekalan Kuasa - |
| 4 | 24vgnd | Bekalan Kuasa - |
| 5 | 422_A | Komputer Atas -> Perhimpunan Photometry Laser + |
| 6 | 422_b | Komputer Atas -> Perhimpunan Photometric Laser - |
| 7 | 422_z | Perhimpunan Photometry Laser -> Komputer Atas - |
| 8 | 422_y | Perhimpunan Photometry Laser -> Komputer Atas + |
| Socket Molex 530480210 | ||
| Palam pasang molex 151340201 | ||
| Nombor pin | Nama isyarat | Arahan |
| 1 | Sync_in+ | Isyarat Sync_in luaran adalah isyarat pembezaan dengan jenis antara muka rs422 |
| 2 | Sync_in- | |
